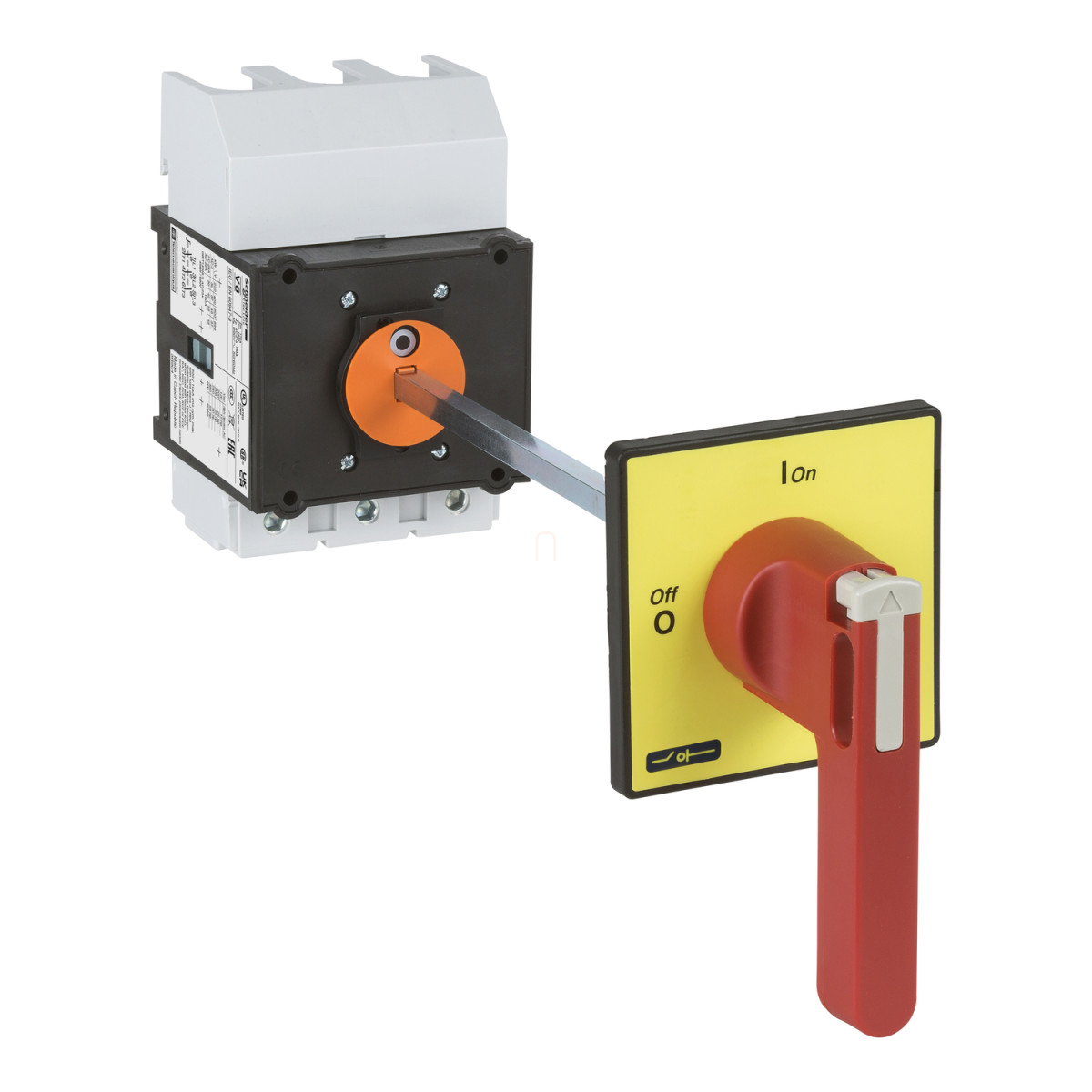

A Schneider Electric TeSys VARIO VCCF6 kapcsoló-leválasztó egy nagyteljesítményű ipari főkapcsoló megoldás, amely kifejezetten vészleállító alkalmazásokra lett tervezve. Ez a 175A-es modell tökéletes választás, ha megbízható és biztonságos lekapcsolási funkcióra van szükséged villamos berendezésekben vagy vezérlőszekrényekben.
A VCCF6 modell a TeSys termékcsalád része, amely a Schneider Electric ipari kapcsolóberendezéseinek egyik legismertebb sorozata. A készülék 3 pólusú kialakítással és 3 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, így alkalmas háromfázisú rendszerek kapcsolására. A kapcsoló-leválasztó 690V AC névleges üzemi feszültségre van méretezve 50/60 Hz frekvencián, ami számos ipari alkalmazás követelményeit kielégíti. Besorolását tekintve mind az AC-21A (ellenállások), AC-22A (kevert ellenállások és induktív terhelések), valamint az AC-23A (motorok vagy más erősen induktív terhelések) kategóriákban használható.
A TeSys VCCF6 lenyűgöző teljesítményadatokkal rendelkezik. Névleges üzemi teljesítménye AC-3 kategóriában 30 kW (230-240V), 37 kW (400-415V és 690V), valamint 45 kW (500V). Az AC-23A kategóriában még magasabb értékek érhetők el: 30 kW (230-240V), 45 kW (400-415V és 690V), valamint 55 kW (500V). A névleges üzemi áram (Ie) 83A AC-23 kategóriában 400V-nál. A konvencionális szabad levegőn mért hőáram (Ith) 175A, míg a zárt térben mért konvencionális hőáram (Ithe) 140A. A bekapcsolási képesség (I Rms) 1750A 400V-on AC-21A, AC-22A és AC-23A kategóriákban, míg a kikapcsolási képesség 1400A 400V-on ugyanezen kategóriákban.
A kapcsoló-leválasztó számos biztonsági tulajdonsággal rendelkezik. A névleges feltételes zárlati áram 10 kA 400V-on, 200A aM vagy 200A gG biztosítékkal társítva. A névleges zárlati bekapcsolási képesség (Icm) 2,8 kA 400V-on csúcsértéken. A névleges rövid idejű zárlati áram (Icw) 2100A 400V-on 1 másodperces időtartamra. A névleges lökőfeszültség-állóság (Uimp) 8 kV. A készülék alkalmas leválasztásra, és mind AC, mind DC hálózatokban használható.
A VCCF6 kapcsoló-leválasztó fizikai kialakítása is figyelemre méltó. A készülék forgatógombos kezelést teszt lehetővé, hosszabbított kivitelben. A fogantyú piros színű, az előlapi tábla pedig sárga, ami megfelel a vészleállítókkal szemben támasztott láthatósági követelményeknek. A forgatógomb 1-3 darab, 4-8 mm-es lakattal lezárható, ami megakadályozza a véletlen vagy illetéktelen működtetést. A 0-1 jelölés egyértelmű vizuális visszajelzést ad a kapcsoló állapotáról. A mechanikai élettartam 30000 ciklus, és ugyanennyi ciklus az elektromos élettartam is AC-21 kategóriában, illetve DC-1...5 kategóriában.
Teljesítménykapcsolódási szempontból a készülék csavaros kapcsokkal rendelkezik, amelyek 95 mm² tömör vagy 70 mm² hajlékony (kábelvéggel ellátott) vezetékek fogadására alkalmasak. A csavaros kapcsok meghúzási nyomatéka 22,6 Nm. A készülék alapmérete 90 x 90 mm, magassága 125 mm, szélessége 90 mm.
Schneider Electric TeSys Mini-Vario - VCCF6 - Főkapcsoló 175A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Készülék rövidnév: VCCF
Terméktípus: Vészleállító kapcsoló-leválasztó
Kiegészítő információk
Készülék összetétele: Fogantyú, Tengelyhosszabbító, Kapcsoló
Felszerelési támogatás: Fogantyú: ajtó, Kapcsoló: szimmetrikus sín, Kapcsoló: lap
Felszerelési mód: 4 csavarral a fogantyúhoz, Csipesszel a kapcsolóhoz, Csavarokkal a kapcsolóhoz
Teljesítményszint: Magas teljesítmény
Pólusok száma: 3P
Érintkező típusa és összetétele: 3 NO
Elektromos jellemzők
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 30 kW 230...240 V (AC-3), 37 kW 400...415 V (AC-3), 37 kW 690 V (AC-3), 45 kW 500 V (AC-3), 45 kW 690 V (AC-23A), 55 kW 500 V (AC-23A), 30 kW 230...240 V (AC-23A), 45 kW 400...415 V (AC-23A)
Névleges üzemi áram [Ie]: 83 A AC-23 Ue: 400 V
Konvencionális szabad levegőn mérhető hőáram [Ith]: 175 A
Konvencionális zárt térben mérhető hőáram [Ithe]: 140 A
Bekapcsolási képesség (I Rms): 1750 A 400 V AC-21A, 1750 A 400 V AC-22A, 1750 A 400 V AC-23A
Kikapcsolási képesség: 1400 A 400 V (AC-21A), 1400 A 400 V (AC-22A), 1400 A 400 V (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V - kapcsolódó biztosíték 200 A aM, 10 kA 400 V - kapcsolódó biztosíték 200 A gG
Névleges zárlati bekapcsolási képesség [Icm]: 2,8 kA 400 V csúcsértéken
Névleges rövid idejű zárlat áram [Icw]: 2100 A 400 V időtartam: 1 s
Névleges lökőfeszültség állóság [Uimp]: 8 kV
Leválasztásra való alkalmasság: Igen
Hálózat típusa: AC, DC
Fizikai jellemzők
Szakaszos üzemeltetési osztály: 30
Vezérlés típusa: Forgatógomb
Forgatógomb felszerelési stílusa: Hosszabbított
Fogantyú színe: Piros
Fogantyú előlapi tábla színe: Sárga
Forgatógomb lakattal való lezárhatósága: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam: 30000 ciklus AC-21, 30000 ciklus DC-1...5
IEC csatlakozás: Áramkör: csavaros kapcsok 95 mm² - tömör, Áramkör: csavaros kapcsok 70 mm² - hajlékony - kábelvéggel
Meghúzási nyomaték: Áramkör: 22,6 N.m - csavaros kapcsoknál
Alap méret: 90 x 90 mm
Magasság: 125 mm
Szélesség: 90 mm
Termék súlya: 1,32 kg
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: CSA, CCC, GL, UL, UKCA
Védettségi fokozat: IP20 megfelel az IEC 60529 szabványnak, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) megfelel az IEC 60068-2-6 szabványnak, Ütések 11 ms (30 Gn) megfelel az IEC 60068-2-27 szabványnak
Környezeti levegőhőmérséklet működés közben: -20...50 °C
Tűzállóság: 960 °C megfelel az IEC 60695-2-1 szabványnak
Kompatibilitási kód: Főkapcsoló leválasztó
