A Schneider Electric TeSys Mini-Vario VCCF5 egy high-performance kategóriájú fő- és vészkapcsoló, amely kifejezetten villamos kapcsolószekrények hátlapjára történő szerelésre lett kifejlesztve. Ez a 125 amper névleges áramerősségű kapcsolóberendezés tökéletes választás, ha megbízható leválasztási megoldásra van szükséged ipari környezetben, különös tekintettel a vészleállítási funkciókra.
A TeSys VARIO termékcsaládba tartozó VCCF5 eszköz három NO (alaphelyzetben nyitott) érintkezővel rendelkezik, és 690V AC 50/60 Hz üzemi feszültségen működik. A kapcsoló teljesítménye lenyűgöző: AC-3 kategóriában 22 kW (230-240V), 30 kW (400-415V és 690V), valamint 37 kW (500V) értékeket biztosít. AC-23A alkalmazásoknál még magasabb értékekkel találkozhatunk: 22 kW (230-240V), 37 kW (400-415V és 690V), valamint 45 kW (500V). Ez a sokoldalúság lehetővé teszi, hogy különböző feszültségszinteken és alkalmazási területeken is kiválóan helytálljon.

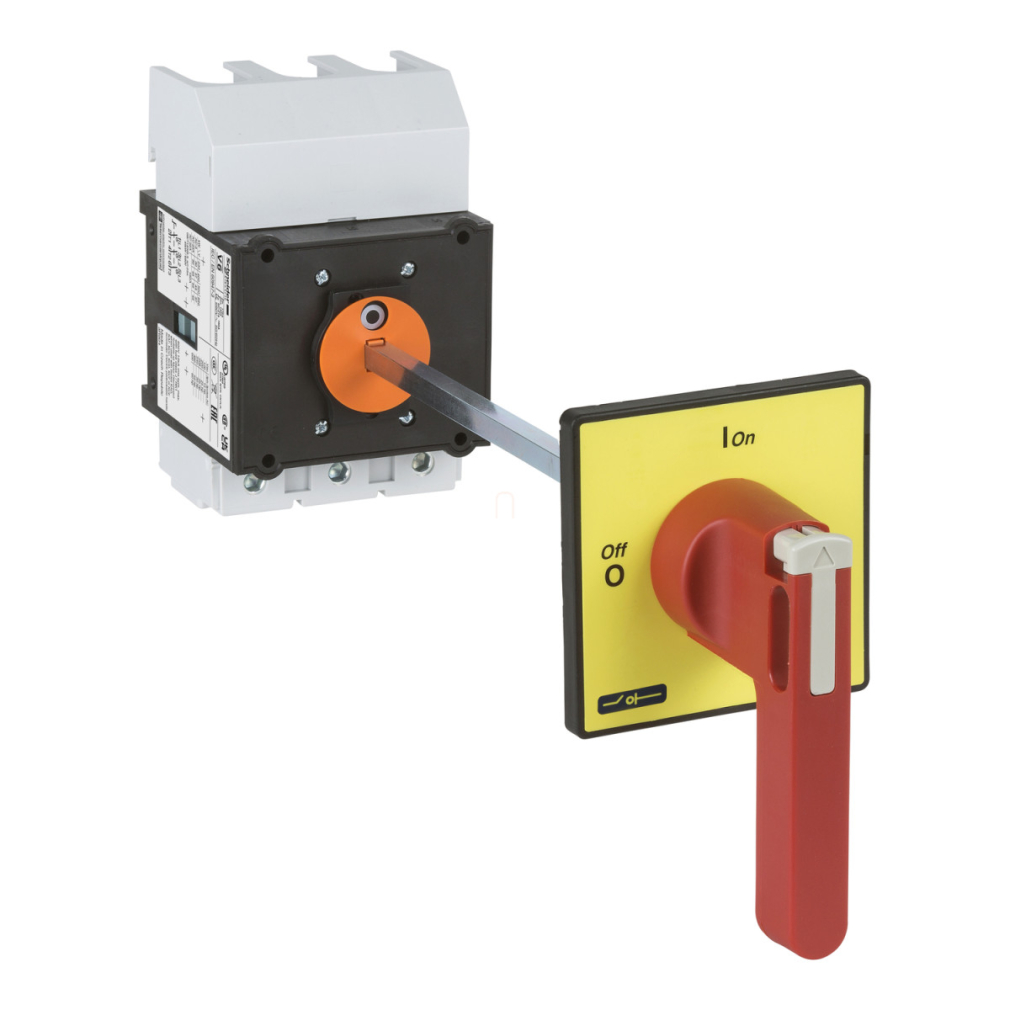

A kapcsoló különleges konstrukciója három fő részből áll: egy fogantyúból, a kapcsoló mechanizmusból és egy tengelyhosszabbítóból. A szerelési lehetőségek rendkívül rugalmasak: a fogantyú ajtóra szerelhető 4 csavar segítségével, míg a kapcsolóegység szimmetrikus sínre vagy szerelőlapra rögzíthető csavarokkal vagy klipszekkel. A piros színű, sárga előlappal ellátott forgató fogantyú nem csak ergonomikus kezelést biztosít, de 1-3 darab 4-8 mm-es lakattal lezárható, ami növeli a berendezés biztonsági szintjét a karbantartási munkálatok során. A 0-1 jelölés egyértelművé teszi a kapcsoló aktuális állapotát. A készülék extended (kinyúló) rotációs fogantyúval rendelkezik, ami megkönnyíti a hozzáférést és a kezelést.
A VCCF5 kifejezetten magas műszaki paraméterekkel rendelkezik: 125A konvencionális szabad levegőn mért hőáram és 100A zárt térben mért hőáram jellemzi. Az eszköz rövidzárlati zárókapacitása (Icm) 2,8 kA 400V-nál, míg az 1 másodpercre megadott rövidtávú áramszilárdság (Icw) 1500A 400V-nál. A névleges kapcsolóképesség AC-21A, AC-22A és AC-23A kategóriákban egyaránt 1000A 400V-nál. A feltételes rövidzárlati áramerősség 10 kA 400V-nál 125A aM vagy 125A gG biztosítékkal kombinálva.
A kapcsoló IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, elölről pedig IP65 védettséget biztosít. Mechanikai tartóssága 30000 kapcsolási ciklus, elektromos tartóssága pedig szintén 30000 ciklus AC-21 és DC-1...5 kategóriákban. Üzemi hőmérséklet-tartománya -20°C és +50°C között van, így szélsőséges környezeti feltételek között is megbízhatóan működik. A TC védőkezelésnek köszönhetően ellenáll a környezeti hatásoknak, és kiváló mechanikai robusztussággal rendelkezik: ellenáll 10-150 Hz (1 gn) rezgéseknek és 11 ms (30 Gn) ütéseknek az IEC szabványok szerint.
Schneider Electric TeSys Mini-Vario - VCCF5 - Komplett fő - és vészkapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCCF
Terméktípus: Vészleállító szakaszoló kapcsoló
Szerkezeti felépítés
Eszköz összetétele: Fogantyú, kapcsoló, tengelyhosszabbító
Szerelési támogatás: Fogantyú: ajtó, Kapcsoló: szimmetrikus sín, Kapcsoló: lap
Szerelési módszer: 4 csavarral a fogantyúhoz, klipszekkel a kapcsolóhoz, csavarokkal a kapcsolóhoz
Teljesítmény szint: Magas teljesítményű
Elektromos jellemzők
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 22 kW 230...240 V-nál (AC-3), 30 kW 400...415 V-nál (AC-3), 30 kW 690 V-nál (AC-3), 37 kW 500 V-nál (AC-3), 37 kW 690 V-nál (AC-23A), 45 kW 500 V-nál (AC-23A), 22 kW 230...240 V-nál (AC-23A), 37 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram [Ie]: 68,5 A AC-23 Ue: 400 V
Konvencionális szabad levegőn mérhető hőáram [Ith]: 125 A
Konvencionális zárt térben mérhető hőáram [Ithe]: 100 A
Kapcsolási képesség
Bekapcsolási képesség (I Rms): 1250 A 400 V AC-21A esetén, 1250 A 400 V AC-22A esetén, 1250 A 400 V AC-23A esetén
Megszakítási képesség: 1000 A 400 V-nál (AC-21A), 1000 A 400 V-nál (AC-22A), 1000 A 400 V-nál (AC-23A)
Feltételes rövidzárlati áramerősség: 10 kA 400 V-nál - társított biztosíték 125 A aM, 10 kA 400 V-nál - társított biztosíték 125 A gG
Névleges rövidzárlati bekapcsolási képesség [Icm]: 2,8 kA 400 V-nál, csúcsértéknél
Névleges rövid idejű áramszilárdság [Icw]: 1500 A 400 V-nál, időtartam: 1 s
Fizikai jellemzők
Alap méret: 90 x 90 mm
Magasság: 125 mm
Szélesség: 90 mm
Vezérlés típusa: Forgató fogantyú
Forgató fogantyú szerelési stílusa: Kinyúló
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgató fogantyú lakatolási lehetőség: 1-3 lakat, 4...8 mm
Jelölés: 0 - 1
Tartósság és környezeti jellemzők
Mechanikai tartósság: 30000 ciklus
Elektromos tartósság: 30000 ciklus AC-21, 30000 ciklus DC-1...5
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgés 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütés 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-3
Terméktanúsítványok: CCC, UL, CSA, GL, UKCA
