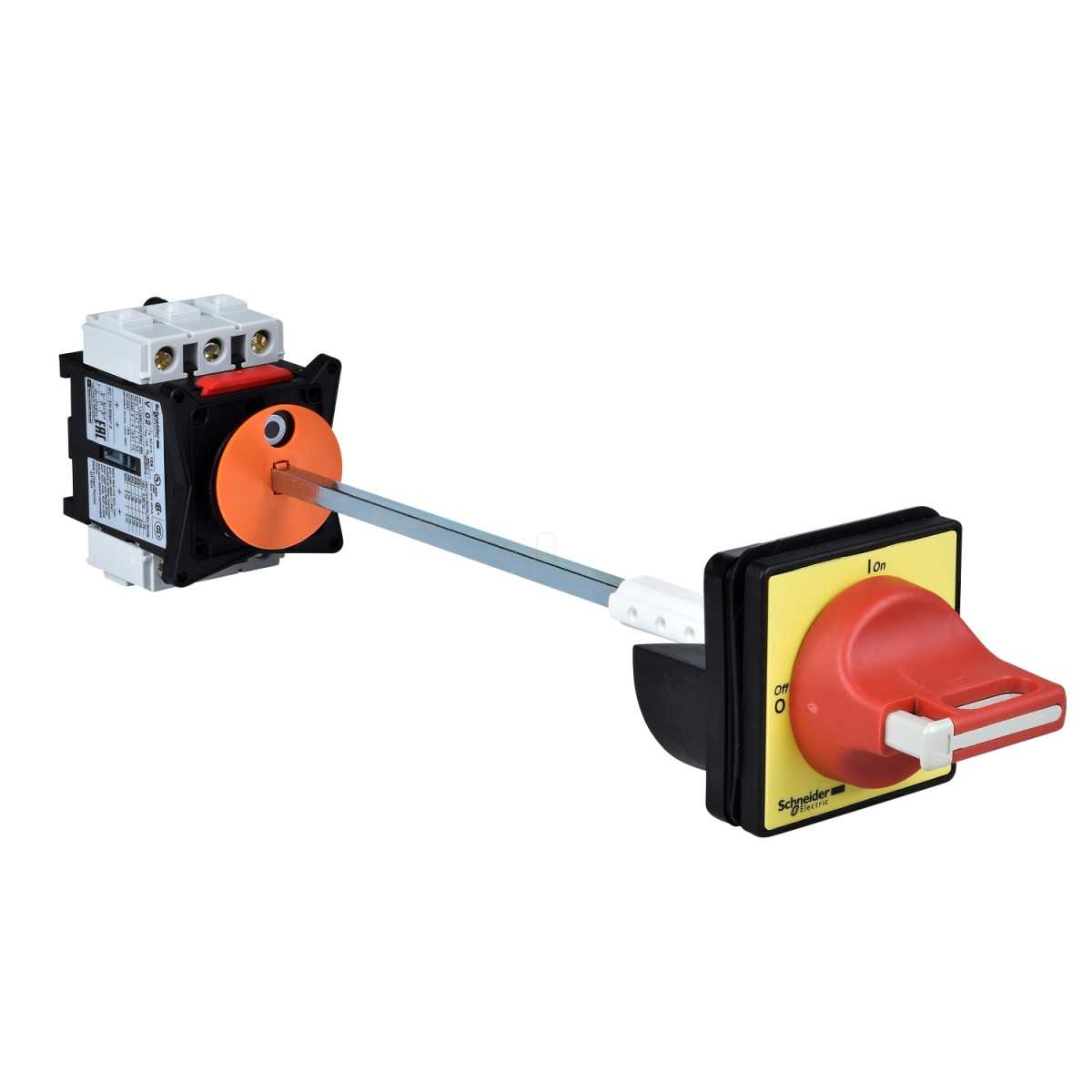

A Schneider Electric TeSys VARIO VCCF4 egy professzionális, nagy teljesítményű főkapcsoló és vészleállító kombinációja, amely ideális ipari alkalmazásokhoz és vezérlőszekrények biztonságos lekapcsolásához. Ez a 80A-es switch disconnector komplett megoldást kínál, amely tartalmazza a kapcsolót, a fogantyút és a tengely hosszabbítót, mindent, amire szükséged van a szabványos szereléshez.
A TeSys VARIO termékcsalád részeként a VCCF4 kiváló műszaki paraméterekkel rendelkezik, amelyek megfelelnek a legmagasabb ipari elvárásoknak. A készülék 3 pólusú, 3 NO érintkező konfigurációval, és széles feszültségtartományban használható, akár 690 V AC (50/60 Hz) hálózatokban is. Teljesítmény szempontjából kiemelkedő, hiszen AC-3 üzemmódban 18,5 kW (690 V), 15 kW (230-240 V), 22 kW (400-415 V) és 30 kW (500 V) teljesítményt képes kapcsolni. AC-23A üzemmódban még magasabb értékeket biztosít: 30 kW (690 V), 37 kW (500 V), 18,5 kW (230-240 V) és 30 kW (400-415 V).
A VCCF4 modell figyelemreméltó kapcsolási képességgel rendelkezik: 57 A névleges üzemi áram (AC-23, Ue: 400 V), 80 A konvencionális szabad levegőn mért termikus áram és 63 A zárt készülékben mért termikus áram. A kapcsoló bekapcsolási képessége 800 A 400 V-on (AC-21A, AC-22A és AC-23A üzemmódban), míg a kikapcsolási képessége 640 A 400 V-on. Rövidzárlati paraméterek tekintetében is kimagasló: 10 kA feltételes rövidzárlati áram 400 V-on (80 A aM vagy gG biztosítóval), 2,1 kA rövidzárlati bekapcsolási képesség (csúcsérték) 400 V-on, valamint 960 A rövidideig tartható áram 400 V-on 1 másodpercig. A készülék 8 kV impulzusfeszültség-állósággal rendelkezik, és szigetelési tulajdonságai kiválóak, ami lehetővé teszi a biztonságos leválasztást.
Schneider Electric TeSys Mini-Vario - VCCF4 - Komplett fő - és vészkapcsoló műszaki adatok
Általános termékadatok
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCCF
Terméktípus: Vészleállító kapcsoló leválasztó
Összetétel és szerelés
Eszköz összetétele: Fogantyú, kapcsoló, tengelyhosszabbító
Szerelési lehetőségek: Fogantyú: ajtóra, Kapcsoló: szimmetrikus sínre, Kapcsoló: lapra
Szerelési mód: Fogantyú: 4 csavarral, Kapcsoló: klipsszel, Kapcsoló: csavarokkal
Teljesítmény jellemzők
Teljesítmény szint: Magas teljesítmény
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény (W): 18,5 kW 690 V-nál (AC-3), 15 kW 230...240 V-nál (AC-3), 22 kW 400...415 V-nál (AC-3), 30 kW 500 V-nál (AC-3), 30 kW 690 V-nál (AC-23A), 37 kW 500 V-nál (AC-23A), 18,5 kW 230...240 V-nál (AC-23A), 30 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram: 57 A AC-23 Ue: 400 V
Konvencionális szabad levegőn termikus áram: 80 A
Konvencionális zárt termikus áram: 63 A
Kapcsolási képességek
Bekapcsolási képesség (I Rms): 800 A 400 V-nál AC-21A, 800 A 400 V-nál AC-22A, 800 A 400 V-nál AC-23A
Kikapcsolási képesség: 640 A 400 V-nál (AC-21A), 640 A 400 V-nál (AC-22A), 640 A 400 V-nál (AC-23A)
Névleges feltételes rövidzárlati áram: 10 kA 400 V-nál - kapcsolódó biztosíték 80 A aM, 10 kA 400 V-nál - kapcsolódó biztosíték 80 A gG
Névleges rövidzárlati bekapcsolási képesség: 2,1 kA 400 V-nál csúcsértékben
Névleges rövidideig tartó áram: 960 A 400 V-nál időtartam: 1 mp
Elektromos jellemzők
Névleges impulzus feszültségállóság: 8 kV
Szigetelési alkalmasság: Igen
Hálózat típusa: DC, AC
Szakaszos üzemmód osztály: 30
Mechanikai tulajdonságok
Vezérlés típusa: Forgó fogantyú
Forgó fogantyú szerelési stílus: Kiterjesztett
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgó fogantyú lakattal zárható: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam: 30000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozás és méret
IEC terminál csatlakozás: Erőáramkör: csavaros kapocs terminál 25 mm² - tömör, Erőáramkör: csavaros kapocs terminál 16 mm² - rugalmas - kábelvéggel
Meghúzási nyomaték: Erőáramkör: 4 N.m - csavaros kapocs terminálon
Alap méret: 60 x 60 mm
Magasság: 83 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, GL, CSA, CCC, UKCA
Védelmi fokozat: IP20 megfelel az IEC 60529, IP65
Védő kezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) megfelel az IEC 60068-2-6, Ütések 11 ms (30 Gn) megfelel az IEC 60068-2-27
Környezeti levegő hőmérséklet működés közben: -20…50 °C
Tűzállóság: 960 °C megfelel az IEC 60695-2-1
Kompatibilitási kód: Fő leválasztó kapcsoló
