A Schneider Electric TeSys VARIO VCCF3 vészleállító főkapcsoló egy magas teljesítményű, 3 pólusú kapcsolóeszköz, amely kifejezetten ipari alkalmazásokra lett tervezve. Ez a 63A-es főkapcsoló megbízható és biztonságos leválasztási megoldást kínál a villamos rendszerekben, különösen vészhelyzeti leállítás esetén.
A VCCF3 kapcsoló 690 V AC 50/60 Hz névleges üzemi feszültségen működik, és különböző alkalmazási kategóriákban nyújt kiváló teljesítményt. AC-3 kategóriában (motorok) 11 kW-ot biztosít 230-240 V-on, 18,5 kW-ot 400-415 V-on, és ugyanezt a teljesítményt 690 V-on is. AC-23A kategóriában (motorok és induktív terhelések) 15 kW-ot nyújt 230-240 V-on, 22 kW-ot 400-415 V-on, és szintén 22 kW-ot 690 V-on. Az 500 V-os feszültségszinten a kapcsoló 22 kW-ot biztosít AC-3 kategóriában, illetve 30 kW-ot AC-23A kategóriában, ami széles alkalmazási lehetőségeket tesz lehetővé különböző ipari környezetekben.
A főkapcsoló névleges üzemi árama 41,5 A AC-23 kategóriában 400 V-on, hagyományos szabad levegős termikus árama pedig 63 A. A bekapcsolási képessége imponáló: 630 A 400 V-on AC-21A, AC-22A és AC-23A kategóriákban egyaránt. A kikapcsolási képessége 500 A 400 V-on ugyanezen kategóriákban. A készülék 10 kA feltételes rövidzárlati áramot képes kezelni 400 V-on, 63 A-es aM vagy gG biztosítóval társítva. Rövidzárlati bekapcsolási képessége 2,1 kA 400 V-on (csúcsértékben), rövid idejű zárlati áramot pedig 756 A-t képes elviselni 400 V-on 1 másodpercig. A készülék 8 kV névleges lökőfeszültség-állósággal rendelkezik, és alkalmas leválasztásra, valamint egyaránt használható egyenáramú és váltakozó áramú hálózatokban.

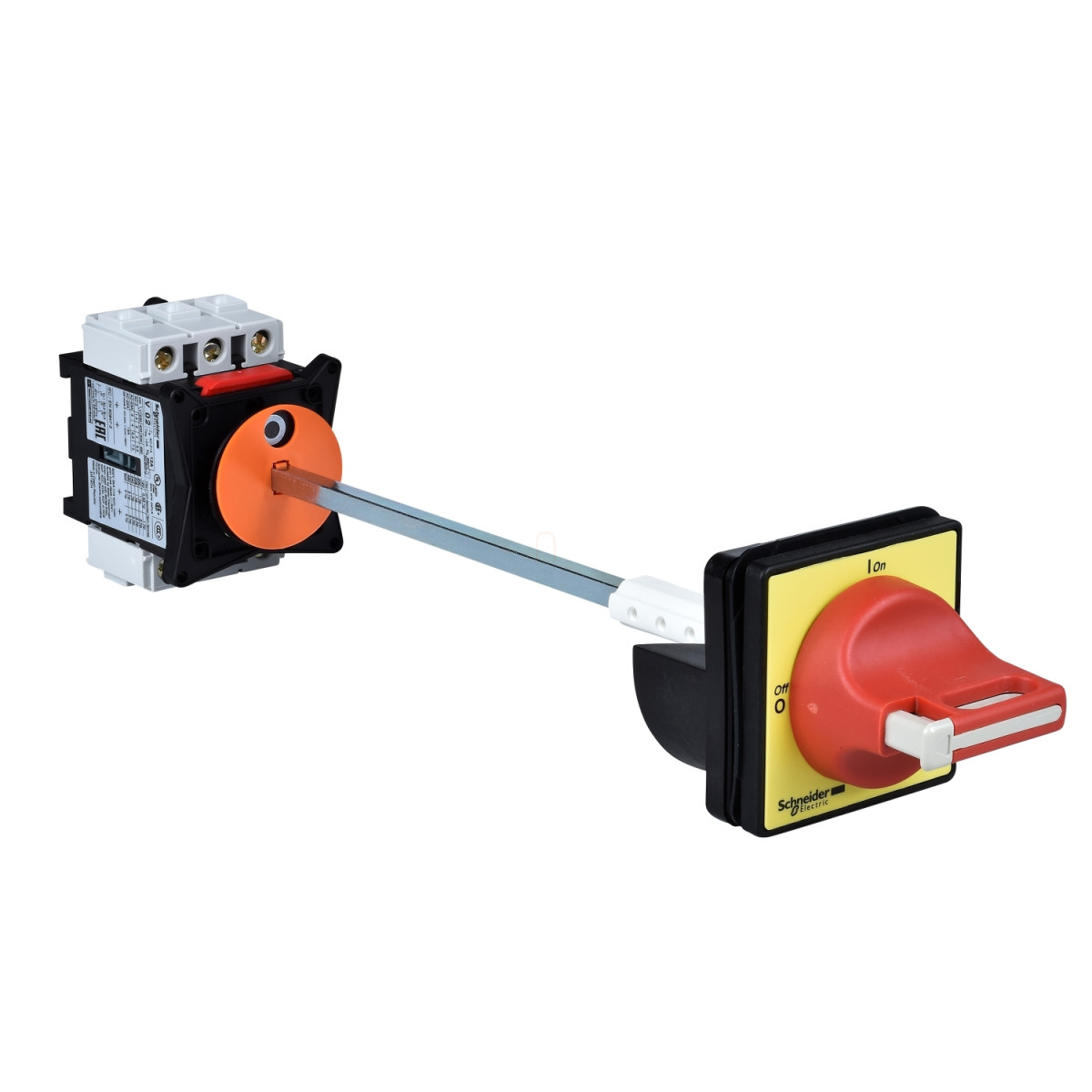

A VCCF3 főkapcsoló komplett készlet, amely a kapcsolót, fogantyút és tengelyhosszabbítót tartalmazza. A fogantyú ajtóra szerelhető, míg a kapcsoló szimmetrikus sínre vagy lapra rögzíthető. A szerelési mód változatos: a fogantyú 4 csavarral, a kapcsoló pedig csavarokkal vagy klipszekkel rögzíthető. A forgófogantyú hosszabbított kivitelű, piros színű, sárga előlappal, és 0-1 jelöléssel van ellátva. Biztonsági funkcióként 1-3 db 4-8 mm-es lakattal lezárható.
A kapcsoló mechanikai és elektromos élettartama egyaránt kiemelkedő: 30000 kapcsolási ciklus. A csatlakozás csavaros kapcsokkal történik, amelyek tömör vezeték esetén 25 mm², flexibilis vezeték esetén 16 mm² keresztmetszetig használhatók. A csavaros kapcsok meghúzási nyomatéka 4 N.m. A készülék alap mérete 60 x 60 mm, magassága 83 mm, szélessége 60 mm.
A TeSys VCCF3 főkapcsoló nemzetközi szabványoknak megfelelően készül (IEC 60947-3), és számos tanúsítvánnyal rendelkezik, beleértve az UL, CCC, GL, CSA és UKCA minősítéseket. Védettsége IP20 az IEC 60529 szerint, illetve IP65 elölnézetben. A kapcsoló TC védőkezeléssel van ellátva, és kiváló mechanikai robusztussággal rendelkezik: ellenáll a 10-150 Hz-es rezgéseknek (1 gn) az IEC 60068-2-6 szerint, valamint a 11 ms-os, 30 Gn erősségű ütéseknek az IEC 60068-2-27 szerint. Működési hőmérséklet-tartománya -20 és +50 °C között van, tűzállósága pedig 960 °C az IEC 60695-2-1 szerint.
Schneider Electric TeSys Mini-Vario - VCCF3 - 63A főkapcsoló 60x60 szerelőlapra műszaki adatok
Főbb tulajdonságok
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCCF
Terméktípus: Vészleállító kapcsoló-leválasztó
Funkcionális jellemzők
Eszköz összetétele: Kapcsoló, fogantyú, tengelyhosszabbító
Szerelési felület: Fogantyú: ajtóra, Kapcsoló: szimmetrikus sínre, Kapcsoló: lapra
Szerelési mód: Fogantyú: 4 csavarral, Kapcsoló: klipszekkel, Kapcsoló: csavarokkal
Teljesítmény szint: Nagy teljesítményű
Pólusok száma: 3P
Érintkező típusa és összetétele: 3 NO
Elektromos jellemzők
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény: 11 kW 230...240 V (AC-3), 22 kW 500 V (AC-3), 22 kW 690 V (AC-23A), 30 kW 500 V (AC-23A), 18.5 kW 400...415 V (AC-3), 18.5 kW 690 V (AC-3), 15 kW 230...240 V (AC-23A), 22 kW 400...415 V (AC-23A)
Névleges üzemi áram [Ie]: 41.5 A AC-23 Ue: 400 V
Hagyományos szabad levegős termikus áram [Ith]: 63 A
Hagyományos zárt termikus áram [Ithe]: 50 A
Teljesítmény jellemzők
Bekapcsolási képesség (I Rms): 630 A 400 V AC-21A, 630 A 400 V AC-22A, 630 A 400 V AC-23A
Kikapcsolási képesség: 500 A 400 V (AC-21A), 500 A 400 V (AC-22A), 500 A 400 V (AC-23A)
Névleges feltételes rövidzárlati áram: 10 kA 400 V - társított biztosító 63 A aM, 10 kA 400 V - társított biztosító 63 A gG
Névleges rövidzárlati bekapcsolási képesség [Icm]: 2.1 kA 400 V-nál csúcsértékben
Névleges rövid idejű zárlati áram [Icw]: 756 A 400 V időtartam: 1 s
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Szigetelésre való alkalmasság: Igen
Hálózat típusa: DC, AC
Vezérlési jellemzők
Szakaszos üzem osztály: 30
Vezérlés típusa: Forgó fogantyú
Forgó fogantyú felszerelési stílusa: Kiterjesztett
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgó fogantyú lakattal zárása: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Élettartam
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam: 30000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozás
IEC csatlakozási terminál: Erőáramkör: csavaros kapocs 25 mm² - tömör, Erőáramkör: csavaros kapocs 16 mm² - flexibilis - érvéghüvellyel
Meghúzási nyomaték: Erőáramkör: 4 N.m - csavaros kapcsokon
Méretek és tömeg
Alap méret: 60 x 60 mm
Magasság: 83 mm
Szélesség: 60 mm
Tömeg: 0.44 kg
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, CCC, GL, CSA, UKCA
Védettségi fokozat: IP20 megfelel IEC 60529, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) megfelel IEC 60068-2-6, Ütések 11 ms (30 Gn) megfelel IEC 60068-2-27
Környezeti levegő hőmérséklet üzemelés közben: -20…50 °C
Tűzállóság: 960 °C megfelel IEC 60695-2-1
