A Schneider Electric TeSys VARIO termékcsalád VCCF2 típusú kapcsolója egy sokoldalú és megbízható vészleállító főkapcsoló, amely kifejezetten ipari alkalmazásokra lett tervezve. Ez a nagy teljesítményű kapcsoló ideális megoldást kínál olyan helyzetekben, ahol biztonságos leválasztásra és vészleállításra van szükség, miközben megfelel a legszigorúbb ipari szabványoknak és előírásoknak.
A VCCF2 modell egy 3-pólusú kapcsoló, amely 40A névleges áramerősséggel rendelkezik, és akár 690V AC feszültségen is használható. A kapcsoló teljesítménye különböző alkalmazási körülmények között is kimagasló: 11 kW teljesítmény 690V-on (AC-3 kategória) vagy 15 kW teljesítmény 690V-on (AC-23A kategória). Más feszültségtartományokban is rugalmasan alkalmazható, például 400-415V-on 11 kW (AC-3) vagy 15 kW (AC-23A) teljesítménnyel, valamint 230-240V-on 5,5 kW (AC-3) vagy 7,5 kW (AC-23A) teljesítménnyel. A termék 29A névleges üzemi árammal rendelkezik 400V-on AC-23 kategóriában, és 40A hagyományos szabad levegős hőáramot biztosít.
A Schneider Electric TeSys Mini-Vario VCCF2 kiemelkedő kapcsolási képességekkel büszkélkedhet: 400A bekapcsolási képesség 400V-on (AC-21A, AC-22A, és AC-23A kategóriákban), valamint 320A megszakítási képesség ugyanezen feszültségen és kategóriákban. A készülék 10 kA feltételes rövidzárlati áramot képes kezelni 400V-on, 50A aM vagy gG biztosítékkal társítva. Mechanikai tartósságát a 100 000 ciklusos élettartam bizonyítja, míg elektromos tartóssága 100 000 ciklus AC-21 és 30 000 ciklus DC-1...5 kategóriában. A termék 8 kV névleges lökőfeszültség-állósággal rendelkezik, és alkalmas szigetelésre is.

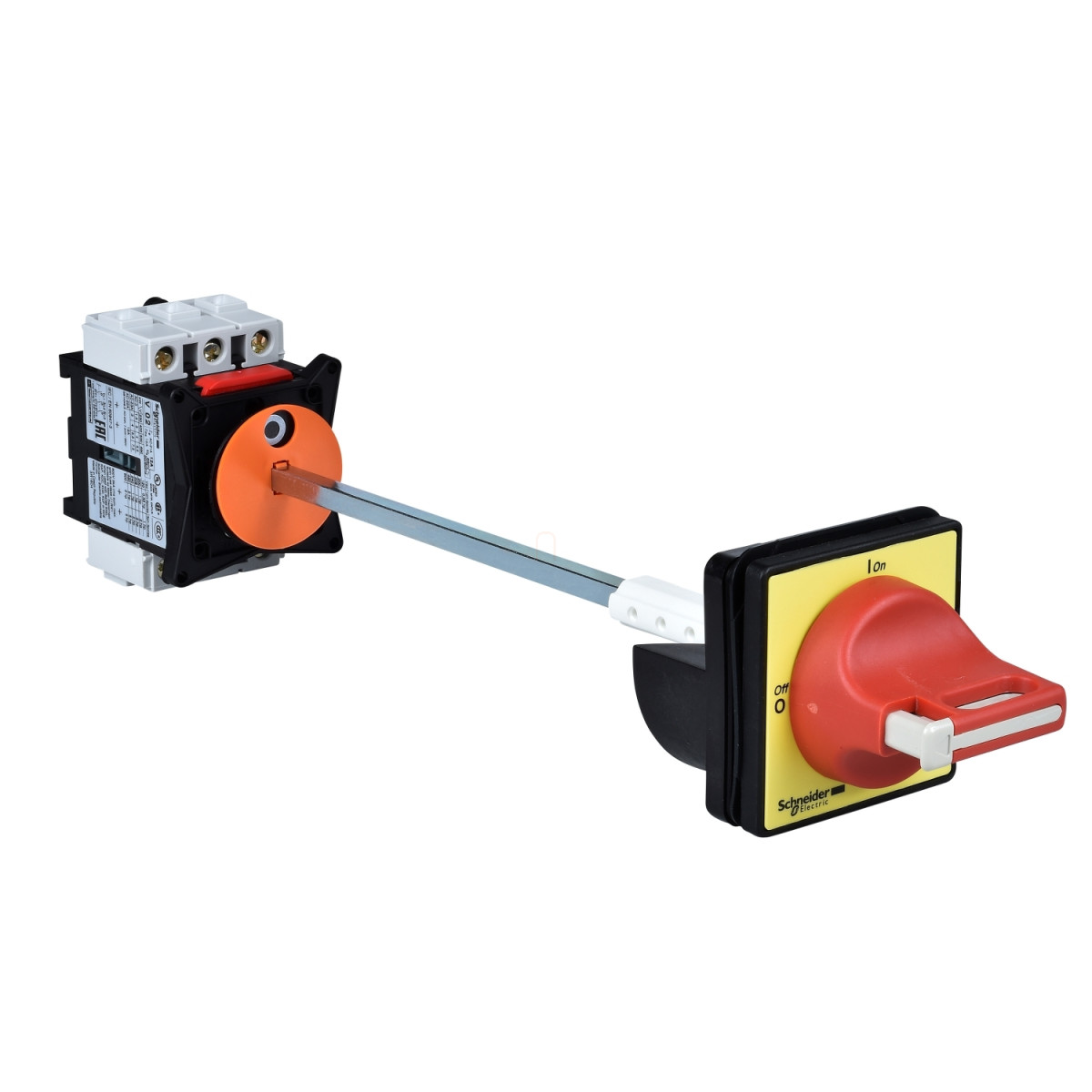

A VCCF2 főkapcsoló kompakt kialakítással rendelkezik, mindössze 60 x 60 mm alapterülettel és 74 mm magassággal. A szerelést megkönnyíti, hogy a kapcsoló háromféle módon rögzíthető: a fogantyú 4 csavarral az ajtóra, maga a kapcsoló pedig vagy szimmetrikus sínre vagy lemezre szerelhető kapcsokkal vagy csavarokkal. Az eszköz IP20 védelmet nyújt a kapcsolónak, és a teljes vezérlőegységgel IP65 védettség érhető el. A piros színű, forgatható fogantyú sárga előlappal rendelkezik, és 1-3 lakattal (4-8 mm) lezárható, ami megakadályozza az illetéktelen használatot vagy a véletlenszerű bekapcsolást. A kapcsoló 0-1 jelöléssel van ellátva, ami egyértelműen mutatja az aktuális állapotot.
Schneider Electric TeSys Mini-Vario - VCCF2 - Komplett fő és vészkapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCCF
Terméktípus: Vészleállító kapcsoló-leválasztó
Kialakítás és felépítés
Eszköz összetétele: Fogantyú, Tengely hosszabbító, Kapcsoló
Szerelési támogatás: Fogantyú: ajtó, Kapcsoló: szimmetrikus sín, Kapcsoló: lemez
Szerelési mód: 4 csavarral a fogantyúhoz, Kapcsokkal a kapcsolóhoz, Csavarokkal a kapcsolóhoz
Teljesítmény szint: Magas teljesítményű
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
Elektromos jellemzők
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény (W): 11 kW 690 V-on (AC-3), 15 kW 690 V-on (AC-23A), 11 kW 400...415 V-on (AC-3), 15 kW 500 V-on (AC-3), 18,5 kW 500 V-on (AC-23A), 5,5 kW 230...240 V-on (AC-3), 7,5 kW 230...240 V-on (AC-23A), 15 kW 400...415 V-on (AC-23A)
Névleges üzemi áram: 29 A AC-23 Ue: 400 V
Hagyományos szabad levegős hőáram: 40 A
Hagyományos zárt hőáram: 32 A
Kapcsolási képességek
Bekapcsolási képesség (I Rms): 400 A 400 V-on AC-21A, 400 A 400 V-on AC-22A, 400 A 400 V-on AC-23A
Megszakítási képesség: 320 A 400 V-on (AC-21A), 320 A 400 V-on (AC-22A), 320 A 400 V-on (AC-23A)
Névleges feltételes rövidzárlati áram: 10 kA 400 V-on - társított biztosíték 50 A aM, 10 kA 400 V-on - társított biztosíték 50 A gG
Névleges rövidzárlati bekapcsolási képesség: 1 kA 400 V-on csúcsértéknél
Névleges rövid idejű zárlati áram: 480 A 400 V-on időtartam: 1 s
Védelmi és biztonsági jellemzők
Névleges lökőfeszültség-állóság: 8 kV
Szigetelésre való alkalmasság: Igen
Hálózat típusa: AC, DC
Szakaszos üzemelési osztály: 30
Kezelőszervek
Vezérlés típusa: Forgatható fogantyú
Forgatható fogantyú szerelési stílusa: Hosszabbított
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgatható fogantyú lakatolása: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Élettartam és tartósság
Mechanikai tartósság: 100000 ciklus
Elektromos tartósság: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakoztatás
IEC csatlakozási kapcsok: Tápáramkör: csavaros szorítókapcsok 10 mm² - tömör, Tápáramkör: csavaros szorítókapcsok 6 mm² - flexibilis - kábelvéggel
Meghúzási nyomaték: Tápáramkör: 2,1 N.m - a csavaros szorítókapcsokon
Méretek és súly
Alap méret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Termék súlya: 0,527 kg
Környezeti paraméterek
Szabványok: IEC 60947-3
Termék tanúsítványok: UL, CSA, CCC, GL, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robosztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti levegőhőmérséklet működés közben: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
