A Schneider Electric TeSys Mini-Vario VCCF0 egy professzionális minőségű fő- és vészkapcsoló, amelyet kifejezetten ipari alkalmazásokhoz terveztek. Ez a 25A-es kapcsoló ideális megoldást kínál különféle rendszerek biztonságos leállítására vészhelyzet esetén, miközben megfelel a szigorú ipari szabványoknak és előírásoknak.
A TeSys VARIO termékcsalád ezen tagja 3 pólusú (3P) kialakítással rendelkezik, 3 NO (alaphelyzetben nyitott) érintkezővel. A készülék 690 V AC 50/60 Hz névleges üzemi feszültséggel működik, és különböző teljesítmények kapcsolására alkalmas: 11 kW 500 V-on (AC-23A), 11 kW 690 V-on (AC-3), 15 kW 690 V-on (AC-23A), 4 kW 230-240 V-on (AC-3), 5,5 kW 400-415 V-on (AC-3), 7,5 kW 500 V-on (AC-3), 5,5 kW 230-240 V-on (AC-23A), valamint 7,5 kW 400-415 V-on (AC-23A). Névleges üzemi árama 14,5 A AC-23 Ue: 400 V, míg hagyományos szabad levegőn mért termikus áramerőssége 25 A, zárt térben pedig 20 A.
A VCCF0 kapcsoló figyelemre méltó teljesítményt nyújt mind bekapcsolási, mind megszakítási képesség tekintetében. Bekapcsolási képessége 250 A 400 V-on (AC-21A, AC-22A, AC-23A kategóriákban), megszakítási képessége pedig 200 A 400 V-on (AC-21A, AC-22A, AC-23A kategóriákban). Névleges feltételes zárlati áramerőssége 10 kA 400 V-on, 25 A aM vagy 25 A gG biztosítékkal társítva. A névleges zárlati bekapcsolási képessége 1 kA 400 V-on csúcsértéken, míg névleges rövid idejű áramtűrése 300 A 400 V-on 1 másodperc időtartamra. A névleges lökőfeszültség-állósága 8 kV, és alkalmas szigetelésre mind AC, mind DC hálózatokon.

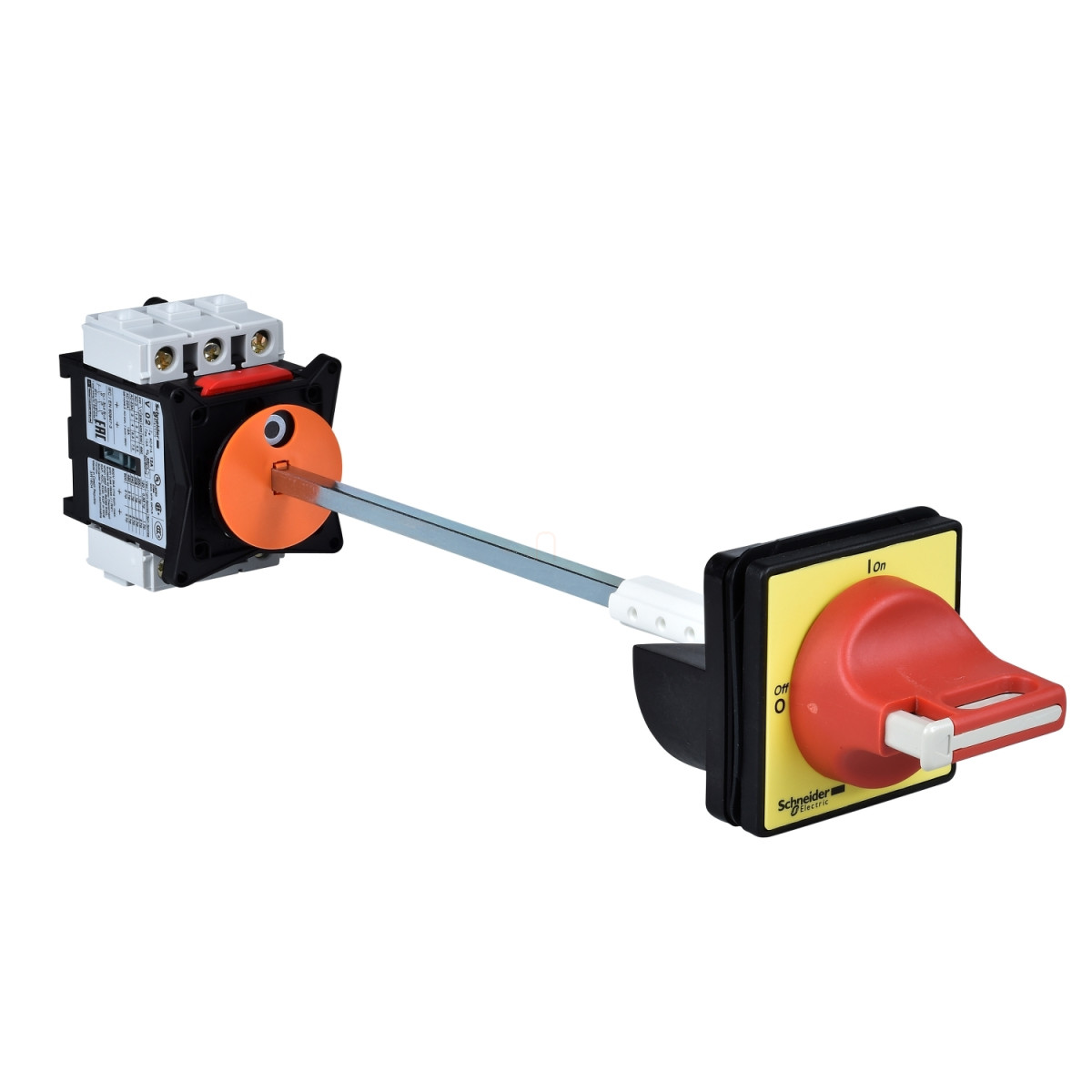

A TeSys Mini-Vario VCCF0 készülék 30-as megszakítási osztályba tartozik, és forgókaros vezérléssel rendelkezik. A forgókar hosszabbított kivitelű, piros színű, sárga előlappal. A forgókar lezárására 1-3 lakat használható (4-8 mm átmérőjű lakatokkal). A kapcsoló 0-1 jelölésekkel van ellátva. Mechanikai élettartama 100000 ciklus, elektromos élettartama AC-21 kategóriában 100000, DC-1...5 kategóriában pedig 30000 ciklus.
A terméket rugalmas szerelési lehetőségek jellemzik: a fogantyú ajtóra szerelhető, maga a kapcsoló szimmetrikus sínre vagy lapra. A szerelési módszer a fogantyú esetében 4 csavarral történik, míg a kapcsoló rögzítése csipeszekkel vagy csavarokkal lehetséges. A készülék elektromos csatlakoztatása csavaros kapcsokkal történik: a tömör vezetékek esetén 10 mm², hajlékony vezetékeknél (érvéghüvellyel) pedig 6 mm² keresztmetszetig. A csavaros kapcsok meghúzási nyomatéka 2,1 Nm.
A VCCF0 kapcsoló kompakt méretekkel rendelkezik: alapmérete 60 x 60 mm, magassága 74 mm, szélessége 60 mm. Védettsége IP20 az IEC 60529 szabvány szerint, a forgókar külső része pedig IP65 védettségű, így különböző környezeti feltételek között is megbízhatóan működik. A készülék -20...+50 °C közötti környezeti hőmérsékleten üzemeltethető, és kiváló mechanikai ellenálló képességgel rendelkezik: elviseli a 10-150 Hz közötti, 1 gn erősségű rezgéseket és a 11 ms időtartamú, 30 Gn erősségű ütéseket. A termék megfelel az IEC 60947-3 szabványnak, és számos tanúsítvánnyal rendelkezik, beleértve az UL, CSA, CCC, GL és UKCA minősítéseket.
Schneider Electric TeSys Mini-Vario - VCCF0 - Komplett fő - és vészkapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Termék neve: TeSys VARIO
Eszköz rövid neve: VCCF
Terméktípus: Vészleállító kapcsoló-megszakító
Összetevők
Eszköz összetétele: Tengelyhosszabbító, Kapcsoló, Fogantyú
Rögzítési támasz: Fogantyú: ajtó, Kapcsoló: szimmetrikus sín, Kapcsoló: lap
Szerelési mód: 4 csavarral a fogantyúhoz, Csipeszekkel a kapcsolóhoz, Csavarokkal a kapcsolóhoz
Teljesítményszint: Nagy teljesítményű
Elektromos jellemzők
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 11 kW 500 V-nál (AC-23A), 11 kW 690 V-nál (AC-3), 15 kW 690 V-nál (AC-23A), 4 kW 230...240 V-nál (AC-3), 5.5 kW 400...415 V-nál (AC-3), 7.5 kW 500 V-nál (AC-3), 5.5 kW 230...240 V-nál (AC-23A), 7.5 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram [Ie]: 14.5 A AC-23 Ue: 400 V
Hagyományos szabad levegőn mért termikus áram [Ith]: 25 A
Hagyományos zárt termikus áram [Ithe]: 20 A
Kapcsolási képességek
Bekapcsolási képesség (I Rms): 250 A 400 V-nál AC-21A, 250 A 400 V-nál AC-22A, 250 A 400 V-nál AC-23A
Megszakítási képesség: 200 A 400 V-nál (AC-21A), 200 A 400 V-nál (AC-22A), 200 A 400 V-nál (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V-nál - társított biztosíték 25 A aM, 10 kA 400 V-nál - társított biztosíték 25 A gG
Névleges zárlati bekapcsolási képesség [Icm]: 1 kA 400 V-nál csúcsértéken
Névleges rövid idejű áramtűrés [Icw]: 300 A 400 V-nál időtartam: 1 s
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Vezérlési jellemzők
Alkalmasság szigetelésre: Igen
Hálózat típusa: AC, DC
Megszakítási osztály: 30
Vezérlési típus: Forgókar
Forgókar szerelési stílus: Hosszabbított
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgókar lakatozása: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Élettartam
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozás
IEC csatlakozási kapocs: Erőátviteli áramkör: csavaros kapocs 10 mm² - tömör, Erőátviteli áramkör: csavaros kapocs 6 mm² - hajlékony - érvéghüvellyel
Meghúzási nyomaték: Erőátviteli áramkör: 2.1 N.m - csavaros kapcsokon
Méretek és súly
Alapméret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezet
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, CSA, CCC, GL, UKCA
Védettségi fokozat: IP20 az IEC 60529 szabvány szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti hőmérséklet üzemeltetéshez: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
