A Schneider Electric TeSys Mini-Vario VCCD1 egy kompakt, magas teljesítményű 32A-es fő- és vészkapcsoló, amely ipari és kereskedelmi alkalmazásokban ideális megoldást nyújt a gépek és berendezések biztonságos leállítására. A TeSys termékcsalád részeként a VCCD1 modell a megbízható funkcionalitás és a praktikus kivitel tökéletes kombinációját kínálja.

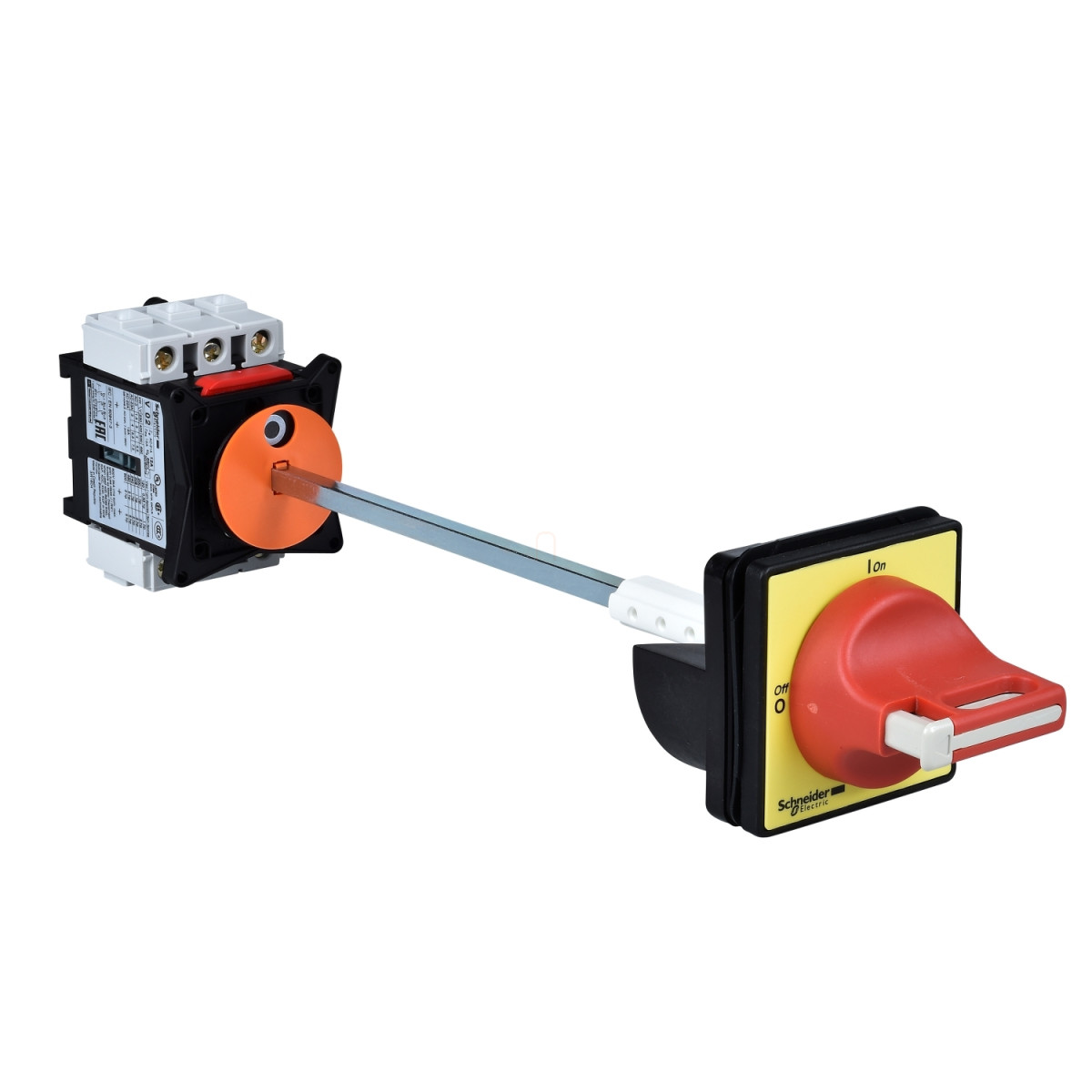

A termék egy komplett készlet, amely tartalmazza a 3 pólusú kapcsolót, a tengelyhosszabbítót és a piros színű, sárga előlappal rendelkező vészleállító fogantyút. A készülék szerelése rendkívül egyszerű és rugalmas, hiszen a fogantyú közvetlenül a kapcsolószekrény ajtajára rögzíthető egyetlen 22,5 mm-es furattal, míg a kapcsolóegység felszerelhető szimmetrikus sínre vagy közvetlenül a lapra, csavarokkal vagy rögzítőelemekkel. Ez a szerelési sokoldalúság lehetővé teszi, hogy a terméket különböző konfigurációkban és helyszíneken használhasd.
A VCCD1 kapcsoló kiváló villamos paraméterekkel rendelkezik. Névleges üzemi feszültsége 690V AC 50/60 Hz, 3 NO érintkezővel. A magas teljesítményszintű készülék különböző névleges üzemi teljesítményekkel használható: 11 kW (500V AC-23A), 15 kW (690V AC-23A), 7,5 kW (400-415V AC-3), és 7,5 kW (500V és 690V AC-3 alkalmazásokban). A névleges üzemi áram 21,8A AC-23 kategóriában 400V-on. A hagyományos szabad levegős termikus áram (Ith) 32A, míg a zárt termikus áram (Ithe) 25A. A kapcsoló kapcsolási képessége 320A 400V-on (AC-21A, AC-22A, AC-23A), a megszakítási képessége pedig 250A 400V-on (AC-21A, AC-22A, AC-23A). A feltételes zárlati áram 10 kA 400V-on, 35A aM vagy gG biztosítékkal kombinálva. A névleges zárlati zárási képesség 1 kA 400V-on (csúcsérték), a névleges rövid idejű zárlati áram 384A 400V-on 1 másodperc időtartamra.
A TeSys VCCD1 nagyfokú rugalmasságot kínál a vezérlésben és biztonságban. A forgó fogantyú vészleállító funkcióval rendelkezik, és lehetőséget biztosít akár 1-3 lakat felszerelésére (4-8 mm átmérőjű), így teljes mértékben megfelel az ipari biztonsági előírásoknak. A készülék szigetelési képessége kiváló, névleges lökőfeszültség-állósága 8 kV, és alkalmas a leválasztásra mind AC, mind DC hálózatok esetén. Az intermittens üzemciklusa 30-as besorolású. A mechanikai tartóssága kiemelkedő, 100 000 ciklus, míg az elektromos tartóssága 100 000 ciklus AC-21 és 30 000 ciklus DC-1...5 alkalmazásban.
A termék csatlakozásai is professzionális igényekre szabottak. Az IEC szerinti csatlakozás a tápáramkörben csavaros kapcsokkal történik, amelyek 10 mm²-es tömör vagy 6 mm²-es rugalmas (érvéghüvelyes) kábelekhez alkalmasak. A csavaros kapcsok meghúzási nyomatéka 2,1 Nm. A VCCD1 méretei kompaktak: 60 x 60 mm-es alaplap, 74 mm-es magasság, 60 mm-es szélesség.
A Schneider Electric TeSys Mini-Vario VCCD1 fokozott védelemmel rendelkezik a különböző környezeti hatásokkal szemben. A kapcsoló IP20 védettségi fokozatú, míg a teljes rendszer az IP65 védelmi osztálynak felel meg. A termék -20°C és 50°C közötti környezeti hőmérsékleten üzemeltethető, és kiváló mechanikai robusztussággal rendelkezik: ellenáll a 10-150 Hz közötti rezgéseknek (1 gn, IEC 60068-2-6 szerint) és a 11 ms-os ütéseknek (30 Gn, IEC 60068-2-27 szerint). Tűzállósága 960°C, az IEC 60695-2-1 szabványnak megfelelően.
Schneider Electric TeSys Mini-Vario - VCCD1 - Komplett fő - és vészkapcsoló 32A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Készülék rövid neve: VCCD
Terméktípus: Vészleállító szakaszoló kapcsoló
Kiegészítő információk
Eszköz összetétele: Kapcsoló, Tengelyhosszabbító, Fogantyú
Szerelési támogatás: Fogantyú: ajtó, Kapcsoló: szimmetrikus sín, Kapcsoló: lap
Szerelési mód: 22,5 mm-es furat a fogantyúhoz, Kapcsokkal a kapcsolóhoz, Csavarokkal a kapcsolóhoz
Teljesítményszint: Magas teljesítmény
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
Villamos jellemzők
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 11 kW 500 V-nál (AC-23A), 15 kW 690 V-nál (AC-23A), 7,5 kW 500 V-nál (AC-3), 7,5 kW 690 V-nál (AC-3), 1,5 kW 230...240 V-nál (AC-3), 5,5 kW 230...240 V-nál (AC-23A), 11 kW 400...415 V-nál (AC-23A), 7,5 kW 400...415 V-nál (AC-3)
Névleges üzemi áram: 21,8 A AC-23 Ue: 400 V
Hagyományos szabad levegős termikus áram: 32 A
Hagyományos zárt termikus áram: 25 A
Bekapcsolási képesség (I Rms): 320 A 400 V-nál AC-21A, 320 A 400 V-nál AC-22A, 320 A 400 V-nál AC-23A
Megszakítási képesség: 250 A 400 V-nál (AC-21A), 250 A 400 V-nál (AC-22A), 250 A 400 V-nál (AC-23A)
Feltételes rövidzárlati áram: 10 kA 400 V-nál - hozzárendelt biztosíték 35 A aM, 10 kA 400 V-nál - hozzárendelt biztosíték 35 A gG
Vezérlés és biztonság
Névleges lökőfeszültség-állóság: 8 kV
Szigetelésre való alkalmasság: Igen
Hálózat típusa: AC, DC
Intermittens üzemciklus osztály: 30
Vezérlés típusa: Forgó fogantyú
Forgó fogantyú szerelési stílusa: Kiterjesztett
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgó fogantyú lakatozás: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai tartósság: 100000 ciklus
Elektromos tartósság: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Fizikai jellemzők
IEC csatlakozás: Tápáramkör: csavaros kapcsok 10 mm² - tömör, Tápáramkör: csavaros kapcsok 6 mm² - rugalmas - érvéghüvellyel
Meghúzási nyomaték: Tápáramkör: 2,1 Nm - a csavaros kapcsokon
Alap mérete: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, CCC, CSA, GL, UKCA
Védettségi fokozat: IP20 megfelel az IEC 60529 szabványnak, IP65
Védő kezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szabványnak megfelelően, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szabványnak megfelelően
Környezeti üzemi hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szabványnak megfelelően
Kompatibilitási kód: Fő szakaszoló kapcsoló
