A Schneider Electric TeSys Mini-Vario VCCD0 típusú fő- és vészkapcsoló egy rendkívül megbízható, magas teljesítményű kapcsolóberendezés, amely kifejezetten ipari alkalmazásokra lett tervezve. Ez a kompakt méretű eszköz tökéletes választás olyan környezetben, ahol biztonságos leválasztásra és vészleállításra van szükség, miközben minimális helyet foglal el a kapcsolószekrényben vagy vezérlőpulton.

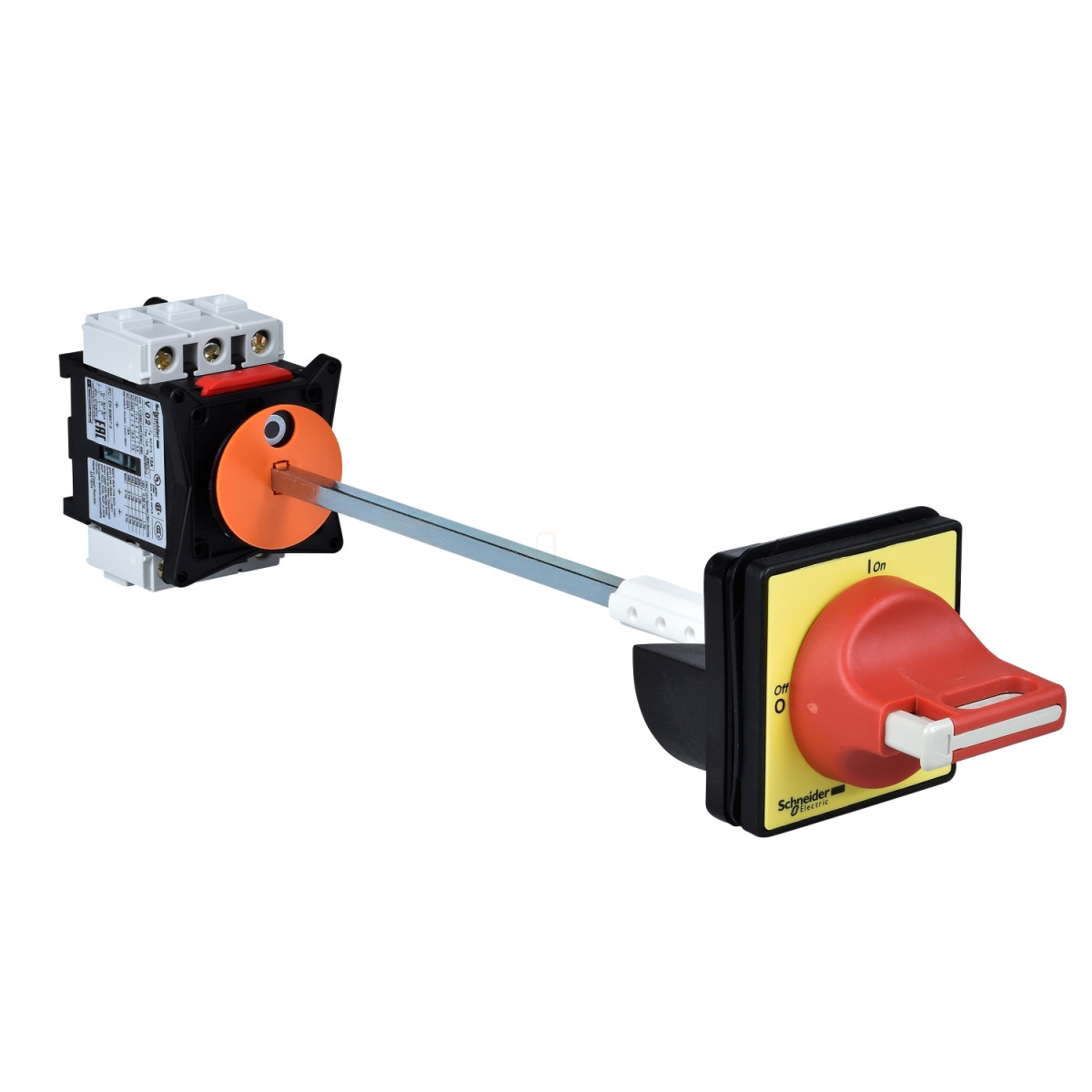

A TeSys VARIO termékcsaládba tartozó VCCD0 kapcsoló 25A névleges áramerősséggel rendelkezik, és egyetlen 22,5 mm átmérőjű furattal rögzíthető a kapcsolószekrény vagy berendezés ajtajára. A készülék három komponensből áll: a kapcsolóból, a tengelyhosszabbítóból és a piros színű vészleállító fogantyúból, amely sárga előlappal rendelkezik. A kapcsoló maga szimmetrikus sínre vagy lapra szerelhető csavarokkal vagy klipszekkel, míg a fogantyú az ajtóra kerül. Ez a kialakítás lehetővé teszi, hogy a kapcsolószerkezet a szekrény hátoldalára kerüljön, miközben a kezelőfelület könnyen hozzáférhető marad a berendezés elején.
A VCCD0 fő- és vészkapcsoló háromfázisú (3P) kialakítású, 3 NO (normally open, alaphelyzetben nyitott) érintkezővel. A készülék IEC szabvány szerinti névleges üzemi feszültsége 690V AC 50/60 Hz, ami rendkívül széles alkalmazási lehetőséget biztosít. Teljesítmény szempontjából számos konfigurációban használható: 11 kW 500V-nál (AC-23A kategória), 11 kW 690V-nál (AC-3 kategória), 15 kW 690V-nál (AC-23A kategória), valamint különböző teljesítményszintek más feszültségtartományokban. A névleges üzemi áram 14,5A (AC-23 kategória, 400V-nál), a hagyományos szabad levegőn mérhető termikus áram pedig 25A, míg zárt készülékházban ez az érték 20A.
A kapcsoló lenyűgöző zárási kapacitással (250A 400V-nál AC-21A, AC-22A és AC-23A kategóriában) és nyitási kapacitással (200A 400V-nál ugyanezen kategóriákban) rendelkezik. A névleges feltételes rövidzárlati áram 10 kA 400V-nál, 25A aM vagy gG biztosítékkal társítva. A rövid idejű áramterhelhetősége 300A 400V-nál 1 másodperc időtartamig, a névleges impulzusfeszültség-állósága pedig 8 kV. Ezek az értékek különösen fontosak olyan ipari környezetben, ahol a hálózati zavarok és feszültségcsúcsok előfordulhatnak.
A VCCD0 kapcsoló különleges előnye, hogy alkalmas szigetelésre és használható mind AC, mind DC hálózatokban. A rotációs fogantyú 1-3 lakattal (4-8 mm) lezárható, ami fokozott biztonságot nyújt karbantartás vagy szervizelés során. A kapcsoló mechanikai élettartama 100 000 ciklus, elektromos élettartama pedig AC-21 kategóriában 100 000 ciklus, DC-1...5 kategóriában 30 000 ciklus. A készülék IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, a fogantyú pedig IP65 védettséget biztosít, ami nedves vagy poros környezetben is megbízható működést garantál.
Schneider Electric TeSys Mini-Vario - VCCD0 - Komplett fő - és vészkapcsoló 25A műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCCD
Termék típusa: Vészleállító kapcsoló-leválasztó
Felépítés és szerelés
Eszköz összetétele: Kapcsoló, tengelyhosszabbító, fogantyú
Szerelési támogatás: Fogantyú: ajtóra, Kapcsoló: szimmetrikus sínre, Kapcsoló: lapra
Szerelési módszer: 22,5 mm átmérőjű furat a fogantyúhoz, Klipszekkel a kapcsolóhoz, Csavarokkal a kapcsolóhoz
Teljesítményszint: Magas teljesítményű
Elektromos jellemzők
Pólusok száma: 3P
Érintkező típusa és összetétele: 3 NO
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény: 11 kW 500 V-nál (AC-23A), 11 kW 690 V-nál (AC-3), 15 kW 690 V-nál (AC-23A), 4 kW 230...240 V-nál (AC-3), 5,5 kW 400...415 V-nál (AC-3), 7,5 kW 500 V-nál (AC-3), 5,5 kW 230...240 V-nál (AC-23A), 7,5 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram: 14,5 A AC-23 Ue: 400 V
Hagyományos szabad levegőn mérhető termikus áram: 25 A
Hagyományos zárt termikus áram: 20 A
Teljesítmény jellemzők
Zárási kapacitás: 250 A 400 V-nál AC-21A, 250 A 400 V-nál AC-22A, 250 A 400 V-nál AC-23A
Szakítási kapacitás: 200 A 400 V-nál (AC-21A), 200 A 400 V-nál (AC-22A), 200 A 400 V-nál (AC-23A)
Névleges feltételes rövidzárlati áram: 10 kA 400 V-nál - társított biztosíték 25 A aM, 10 kA 400 V-nál - társított biztosíték 25 A gG
Névleges rövidzárlati bekapcsolási képesség: 1 kA 400 V-nál csúcsértéknél
Névleges rövid idejű áramtűrő képesség: 300 A 400 V-nál időtartam: 1 s
Névleges impulzusfeszültség-állóság: 8 kV
Funkcionális jellemzők
Szigetelésre alkalmas: Igen
Hálózat típusa: AC, DC
Szakaszos üzemi osztály: 30
Vezérlés típusa: Forgó fogantyú
Fogantyú jellemzők
Forgó fogantyú szerelési stílusa: Nyújtott
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgó fogantyú lakatozhatósága: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Tartósság
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakoztatás
IEC terminál csatlakoztatás: Áramkör: csavaros csatlakozó sorkapocs 10 mm² - tömör, Áramkör: csavaros csatlakozó sorkapocs 6 mm² - rugalmas - kábelcsatlakozóval
Meghúzási nyomaték: Áramkör: 2,1 N.m - csavaros csatlakozó sorkapcsokhoz
Méretek
Alapméret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: GL, CSA, UL, CCC, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Működési környezeti hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
