A Schneider Electric TeSys Mini-Vario VBF6 típusú terméke egy sokoldalú és nagy teljesítményű vészkikapcsoló-leválasztó kapcsoló, amely kifejezetten ipari alkalmazásokhoz lett tervezve. Ez a 175 amperes kapcsoló tökéletes megoldást kínál preventív karbantartási feladatokhoz, ahol a berendezések biztonságos leválasztása kritikus fontosságú.
A TeSys VARIO termékcsaládba tartozó VBF6 modell 3 pólusú kialakítással és 3 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, ami biztosítja a megbízható működést különböző terhelési körülmények között. Az IEC szabvány szerinti névleges üzemi feszültsége 690 V AC 50/60 Hz, ami széles felhasználási spektrumot tesz lehetővé. A különböző teljesítményszinteken való alkalmazhatóságát jól mutatja, hogy AC-3 kategóriában 30 kW teljesítményt képes kapcsolni 230-240 V-on, 37 kW-ot 400-415 V-on, és ugyancsak 37 kW-ot 690 V-on. AC-23A kategóriában még magasabb értékeket biztosít: 30 kW 230-240 V-on, 45 kW 400-415 V-on, és 45 kW 690 V-on is.
A kapcsoló névleges üzemi árama 83 A (AC-23, 400 V mellett), hagyományos szabad levegős hőárama 175 A, míg zárt térben 140 A. Kiemelkedő bekapcsolási képességgel rendelkezik: 1750 A 400 V-on AC-21A, AC-22A és AC-23A kategóriákban egyaránt. Megszakítási kapacitása 1400 A 400 V-on mindhárom említett kategóriában. Feltételes rövidzárlati áramerőssége 10 kA 400 V-on, 200 A aM vagy 200 A gG biztosítékkal társítva. Névleges rövidzárlati bekapcsolási képessége 2,8 kA 400 V-on, csúcsértékben mérve. Rövid idejű terhelhetősége pedig 2100 A 400 V-on, 1 másodperces időtartammal.
A Schneider Electric VBF6 kapcsoló tökéletesen alkalmas szigetelésre, és mind AC, mind DC hálózatokban használható. Vezérlési módja forgókar, melynek rögzítési stílusa közvetlen, színe fekete, míg az előlap sárga, ami jó láthatóságot biztosít. A forgókar 1-3 lakattal lezárható (4-8 mm átmérőjű lakatokkal), így kiemelkedő biztonságot nyújt a jogosulatlan kapcsolások ellen. A kapcsolón 0-1 jelölés található a kapcsolási állapot egyértelmű azonosítására. Mind mechanikai, mind elektromos tartóssága kiemelkedő: 30000 kapcsolási ciklust garantál AC-21 és DC-1...5 kategóriákban egyaránt.
A termék csatlakozási lehetőségei rugalmasak: az áramkör csavaros kapcsokkal csatlakoztatható, amely maximum 95 mm² tömör vagy 70 mm² hajlékony (érvéghüvelyes) vezetékek fogadására alkalmas. A kapcsok meghúzási nyomatéka 22,6 Nm. Méreteit tekintve a kapcsoló alapmérete 90 x 90 mm, magassága 125 mm, szélessége 90 mm, súlya pedig 1,2 kg. Védettsége IP20 az IEC 60529 szabvány szerint, ajtóra szerelve pedig IP65 védettséget biztosít. Különösen strapabíró: ellenáll a 10-150 Hz közötti, 1 gn intenzitású rezgéseknek és a 30 Gn erősségű, 11 ms időtartamú ütéseknek. Működési hőmérséklet-tartománya -20°C és +50°C között van, így szélsőséges környezeti feltételek között is megbízhatóan működik.

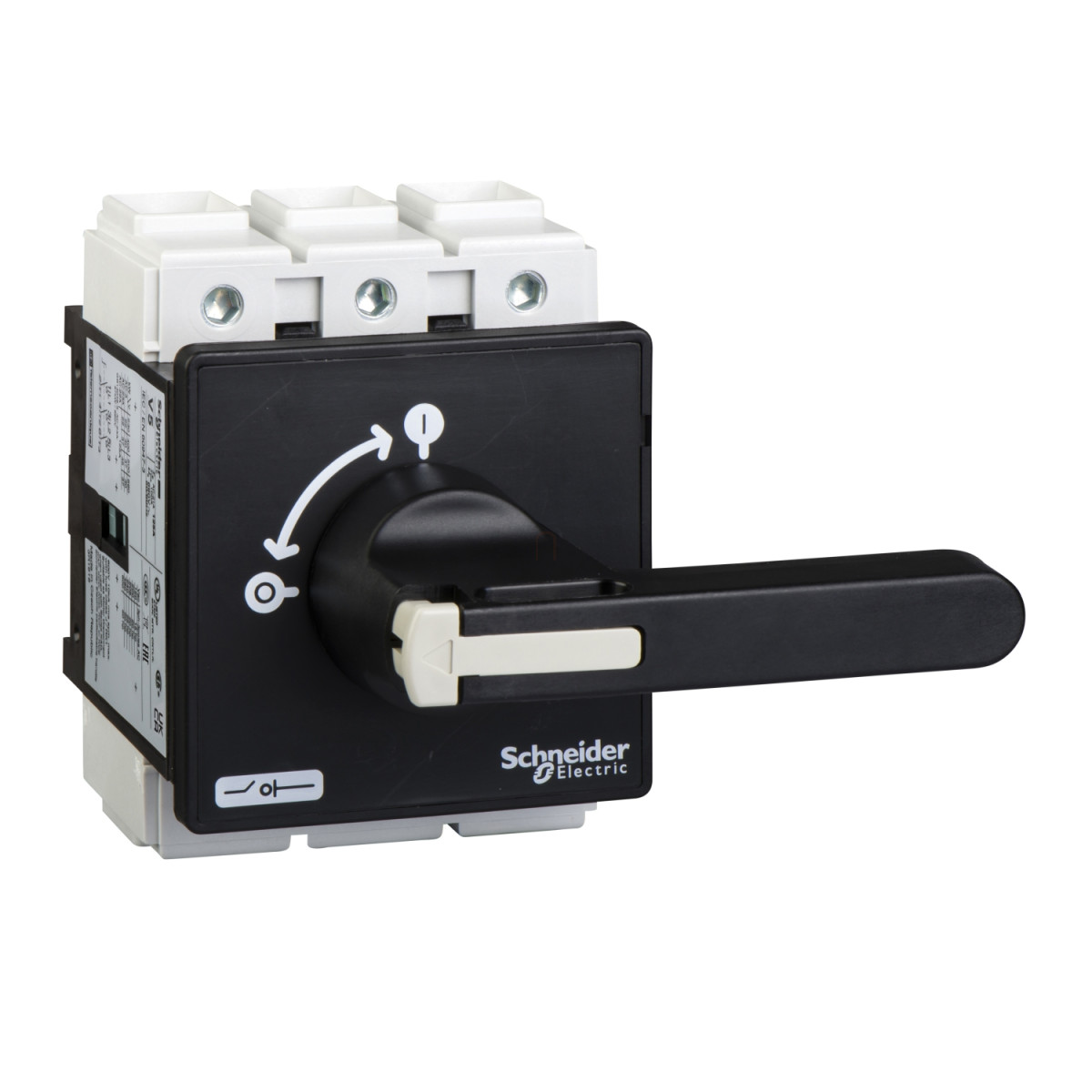

Schneider Electric TeSys Mini-Vario - VBF6 - Komplett főkapcsoló 175A, ajtóra, csavaros műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VBF
Eszköz alkalmazása: Preventív karbantartás
Terméktípus: Vészkikapcsoló-leválasztó kapcsoló
Szerkezeti jellemzők
Eszköz összetétele: Fogantyú és kapcsoló
Szerelési támogatás: Fogantyú: ajtóra, Kapcsoló: ajtóra
Rögzítési mód: 4 csavarral a fogantyúhoz
Teljesítményszint: Nagy teljesítmény
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
Teljesítmény jellemzők
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény (W): 30 kW 230...240 V-on (AC-3), 37 kW 400...415 V-on (AC-3), 37 kW 690 V-on (AC-3), 45 kW 500 V-on (AC-3), 45 kW 690 V-on (AC-23A), 55 kW 500 V-on (AC-23A), 30 kW 230...240 V-on (AC-23A), 45 kW 400...415 V-on (AC-23A)
Névleges üzemi áram [Ie]: 83 A AC-23 Ue: 400 V
Hagyományos szabad levegős hőáram [Ith]: 175 A
Hagyományos zárt térben mért hőáram [Ithe]: 140 A
Bekapcsolási képesség (I Rms): 1750 A 400 V-on AC-21A, 1750 A 400 V-on AC-22A, 1750 A 400 V-on AC-23A
Megszakítási kapacitás: 1400 A 400 V-on (AC-21A), 1400 A 400 V-on (AC-22A), 1400 A 400 V-on (AC-23A)
Névleges feltételes rövidzárlati áram: 10 kA 400 V-on - társított biztosíték 200 A aM, 10 kA 400 V-on - társított biztosíték 200 A gG
Névleges rövidzárlati bekapcsolási képesség [Icm]: 2,8 kA 400 V-on csúcsértéken
Névleges rövid idejű terhelhetőség [Icw]: 2100 A 400 V-on, időtartam: 1 s
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
További jellemzők
Szigetelésre való alkalmasság: Igen
Hálózat típusa: AC, DC
Szakaszos üzemi osztály: 30
Vezérlési típus: Forgókar
Forgókar szerelési stílusa: Közvetlen
Fogantyú színe: Fekete
Fogantyú előlap színe: Sárga
Forgókar lakattal való lezárása: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai tartósság: 30000 ciklus
Elektromos tartósság: 30000 ciklus AC-21, 30000 ciklus DC-1...5
IEC csatlakozás: Áramkör: csavaros kapcsok 95 mm² - tömör, Áramkör: csavaros kapcsok 70 mm² - hajlékony - érvéghüvellyel
Meghúzási nyomaték: Áramkör: 22,6 Nm - csavaros kapcsokon
Méretek és fizikai jellemzők
Alapméret: 90 x 90 mm
Magasság: 125 mm
Szélesség: 90 mm
Terméksúly: 1,2 kg
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: GL, CSA, CCC, UL, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robosztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Főkapcsoló leválasztó kapcsoló
