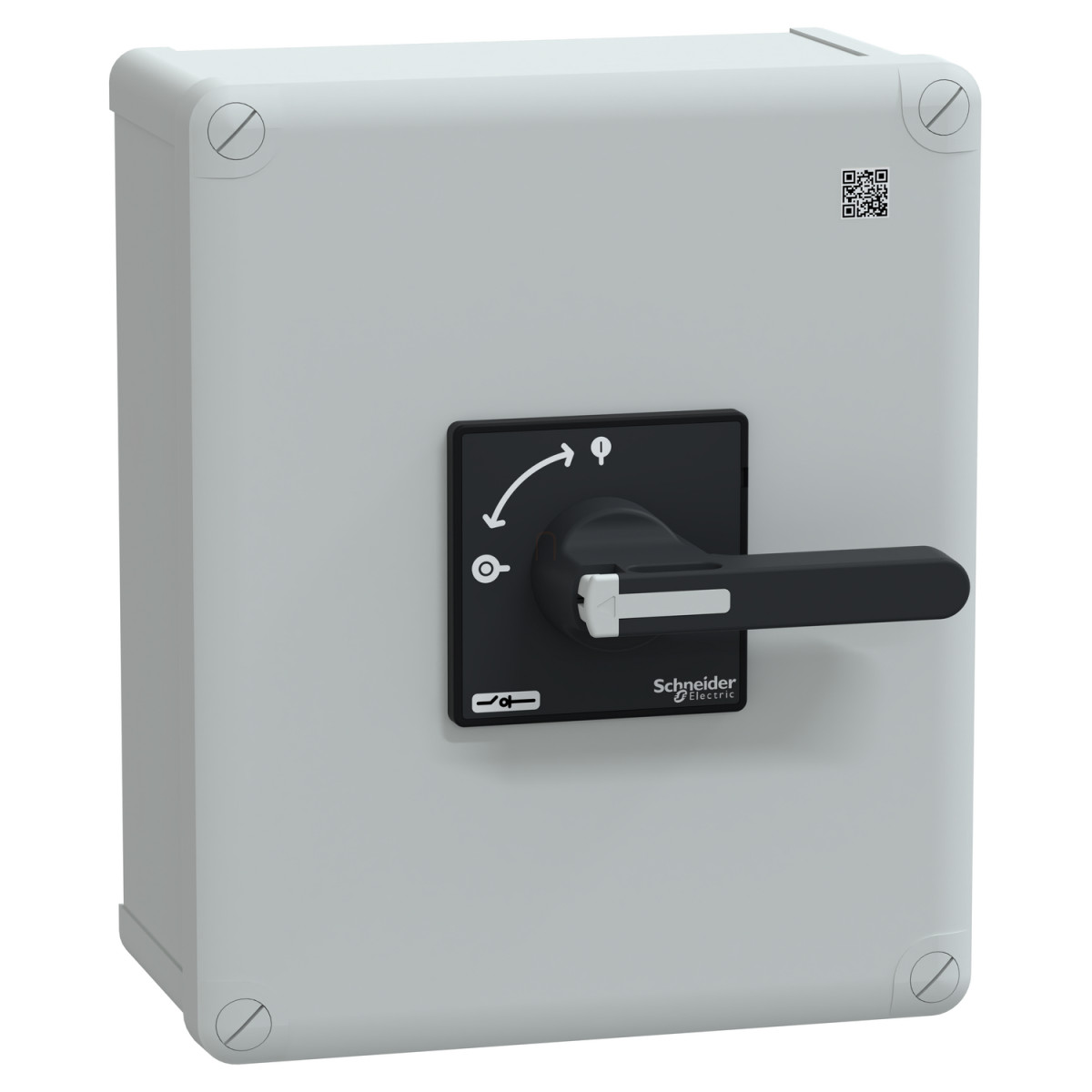

A Schneider Electric TeSys VARIO termékcsalád VBF5GEN típusú tokozott kapcsoló-leválasztója egy prémium minőségű ipari kapcsolóeszköz, amely tökéletes megoldást kínál az elektromos hálózatok biztonságos leválasztására és vezérlésére. Ez a nagy teljesítményű, 3 pólusú kapcsoló 100A névleges áramerősséggel rendelkezik, és IP65-ös védettségi szintje kiváló védelmet biztosít a por és a víz bejutása ellen, így különösen alkalmas ipari környezetben történő használatra.
A TeSys VARIO VBF sorozat ezen tagja kifejezetten megelőző karbantartási alkalmazásokra lett kifejlesztve, ami jelentősen növeli a villamos rendszerek megbízhatóságát és élettartamát. A hosszú fekete fogantyúval ellátott, forgókarral működtethető kapcsoló egyszerű és biztonságos kezelést tesz lehetővé. A kapcsoló 0-1 jelöléssel van ellátva, és 1-3 darab 4-8 mm-es lakattal lezárható, így megakadályozva a jogosulatlan működtetést, ami fokozott biztonságot nyújt karbantartási munkálatok során.
A VBF5GEN műszaki paraméterei lenyűgözőek: 690V AC névleges üzemi feszültség, 8 kV névleges lökőfeszültség-állóság, valamint 100A hagyományos zárt termikus áram. A kapcsoló 400V-on különböző alkalmazási kategóriákban is kimagasló teljesítményt nyújt: 68,5A AC-23A kategóriában, 37 kW névleges teljesítmény AC-23 kategóriában, illetve 30 kW AC-3 kategóriában. Bekapcsolási kapacitása 1250A 400V-on (AC-21A, AC-22A, AC-23A kategóriákban), míg kikapcsolási kapacitása 1000A 400V-on ugyanezen kategóriákban. A névleges feltételes zárlati áram értéke 10 kA 400V-on, 125A aM vagy 125A gG típusú biztosítékkal társítva.
A Schneider Electric VBF5GEN tartósságra és hosszú élettartamra lett tervezve, amit a 30000 ciklusos mechanikai tartósság, valamint az AC-21 kategóriában és DC-1...5 kategóriában is biztosított 30000 ciklusos elektromos tartósság is bizonyít. A kapcsoló -20°C és +50°C közötti környezeti hőmérsékleten működtethető, és kiváló mechanikai robusztusságot biztosít: ellenáll a 10-150 Hz frekvenciatartományba eső 1 g-s rezgéseknek és a 11 ms időtartamú 30 g-s ütéseknek is. A termék az IEC 60947-4-1 és IEC 60204 szabványoknak megfelelően került tervezésre és gyártásra, garantálva a megbízható működést és a hosszú élettartamot.
Schneider Electric TeSys Mini-Vario - VBF5GEN - Tokozott főkapcsoló Vario 3x100A műszaki adatok
Termék jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VBF
Eszköz alkalmazása: Megelőző karbantartás
Termék vagy komponens típusa: Tokozott kapcsoló-leválasztó
Teljesítmény szint: Magas teljesítmény
Pólusok leírása: 3P
Vezérlés típusa: Forgó fogantyú
Kezelőszerv típusa: Hosszú fogantyú
Fogantyú színe: Fekete
Fogantyú előlap színe: Fekete
Forgó fogantyú lakattal zárható: 1-3 lakat 4...8 mm
Kiegészítő adatok
Jelölés: 0 - 1
Névleges üzemi feszültség: 690 V AC
Névleges lökőfeszültség-állóság: 8 kV
Hagyományos zárt termikus áram: 100 A
Névleges üzemi áramerősség: 68,5 A (AC-23A) 400 V-on
Névleges üzemi teljesítmény: 37 kW 400 V-on (AC-23), 30 kW 400 V-on (AC-3)
Szakaszos üzem osztálya: 30
Bekapcsolási kapacitás (I rms): 1250 A 400 V-on AC-21A, AC-22A, AC-23A
Névleges rövidzárlati bekapcsoló képesség: 2,8 kA 400 V-on csúcsérték
Névleges rövid idejű áramtartás: 1500 A 400 V-on, időtartam: 1 s
Névleges feltételes zárlati áram: 10 kA 400 V-on - társított biztosíték 125 A aM, 10 kA 400 V-on - társított biztosíték 125 A gG
Megszakítóképesség: 1000 A 400 V-on (AC-21A, AC-22A, AC-23A)
Mechanikai tartósság: 30000 ciklus
Elektromos tartósság: 30000 ciklus AC-21, 30000 ciklus DC-1...5
Környezeti jellemző: Normál környezet
Szigetelésre való alkalmasság: Igen
Csatlakozások - kapcsok: Csavaros szorító kapcsok, 70 mm² - rugalmas - kábelvéggel, Csavaros szorító kapcsok, 95 mm² - tömör
Meghúzási nyomaték: 22,6 N.m - csavaros szorító kapcsoknál
Tűzállóság: 960 °C, IEC 60595-2-1 szerint
Fogantyú előlap mérete: 90 x 90 mm
Magasság: 280 mm
Szélesség: 220 mm
Mélység: 191 mm
Környezeti paraméterek
Szabványok: IEC 60947-4-1, IEC 60204
Védőkezelés: TC
IP védettségi fokozat: IP65 az IEC 60529 szerint
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Működési környezeti hőmérséklet: -20...50 °C
