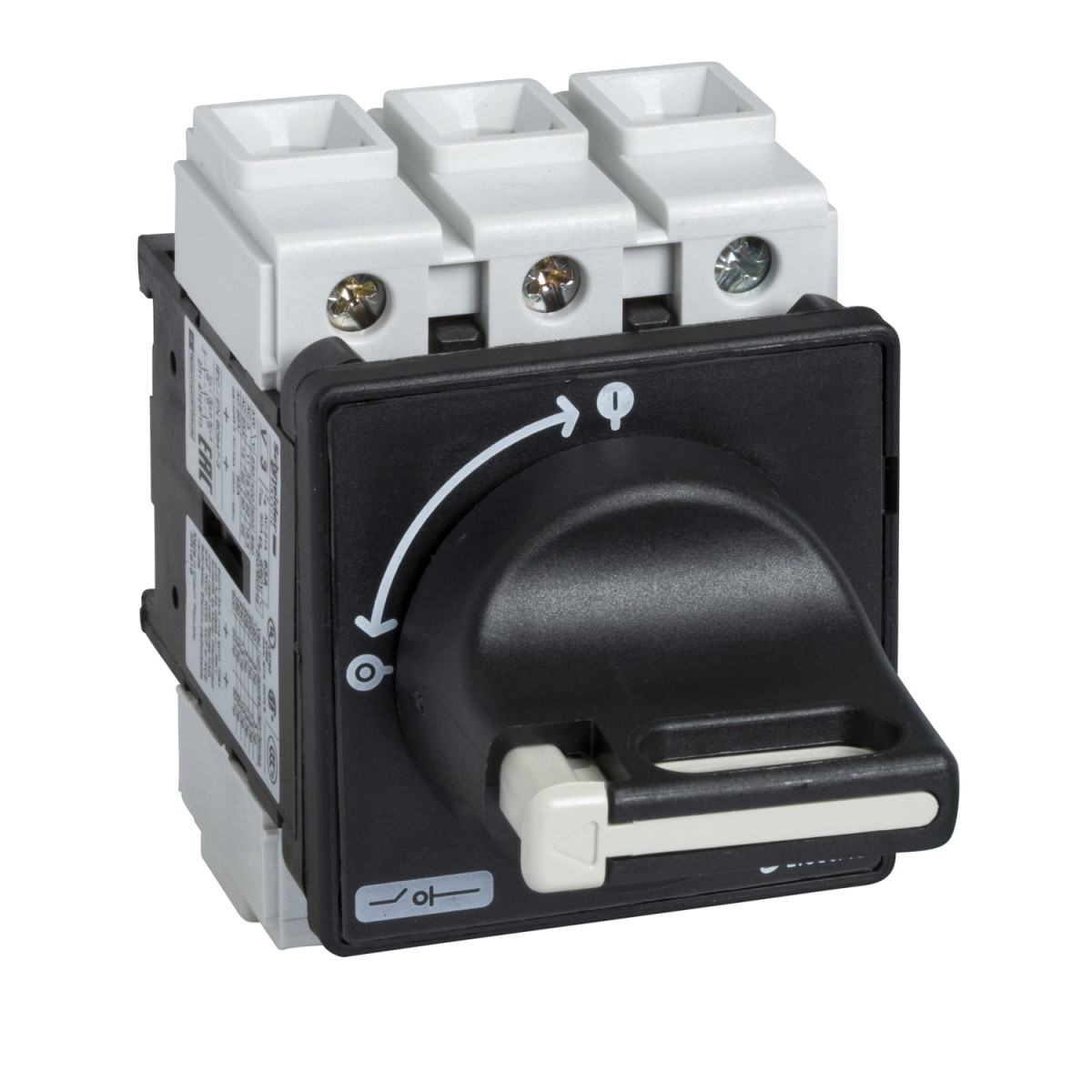

A Schneider Electric TeSys VARIO sorozatának VBF3 típusú kapcsoló-leválasztója egy nagy teljesítményű, sokoldalúan alkalmazható villamos ipari komponens, amely elsősorban preventív karbantartási feladatokhoz ajánlott. Ez a főkapcsoló funkciót betöltő eszköz 63A névleges terhelhetőséggel rendelkezik és ajtóra szerelhető kivitelben készül.
A VBF3 kompakt méretei (60 x 60 x 83 mm) ellenére kiemelkedő villamos paraméterekkel büszkélkedhet. Az eszköz háromfázisú (3P), három NO érintkezővel rendelkezik, és alkalmas akár 690V AC feszültségű (50/60 Hz) hálózatokban való használatra is. A különböző alkalmazási területekre vonatkozóan részletes teljesítmény adatokkal rendelkezik: AC-3 üzemmódban 11 kW (230...240V), 18.5 kW (400...415V) és 18.5 kW (690V) teljesítményt képes kapcsolni, míg AC-23A üzemmódban ezek az értékek 15 kW (230...240V), 22 kW (400...415V) és 22 kW (690V). Névleges üzemi árama 41.5A AC-23 kategóriában 400V feszültségen, konvencionális szabad levegőben mért termikus árama 63A, tokozott termikus árama pedig 50A.
A TeSys VBF3 kiemelkedő kapcsolási kapacitással rendelkezik: 630A bekapcsolási áram 400V-on (AC-21A, AC-22A, AC-23A üzemmódokban), valamint 500A kikapcsolási áram 400V-on ugyanezen üzemmódokban. Rövidzárlati paraméterek tekintetében is megfelelő védelmet nyújt: 10kA feltételes rövidzárlati áramot visel el 400V-on, 63A aM vagy gG biztosítóval társítva. Impulzus feszültségállósága 8kV, és alkalmas leválasztásra, azaz biztonságosan megszakítja az áramkört.
Az eszköz rotációs fogantyúval működtethető, mely közvetlenül szerelhető és fekete színű. A fogantyú 1-3 darab, 4...8 mm-es lakattal lezárható a véletlen kapcsolások elkerülése érdekében. A kapcsoló 0-1 jelöléssel rendelkezik a kapcsolási helyzetek egyértelmű azonosítására. Mind mechanikai, mind villamos élettartama 30000 kapcsolási ciklus (utóbbi AC-21, illetve DC-1...5 kategóriákban), ami hosszú távú, megbízható működést biztosít.
A csatlakoztatás csavaros szorítókapcsokkal történik, tömör vezeték esetén 25 mm²-ig, hajlékony, érvéghüvelyes vezeték esetén pedig 16 mm²-ig. A csavarokat 4 Nm nyomatékkal kell meghúzni a megfelelő rögzítéshez. Az eszköz IP20 védettséggel rendelkezik a készülékre vonatkozóan, míg a komplett egység IP65-ös védettségi szintű, így hatékonyan véd a por és a fröccsenő víz ellen. A kapcsoló-leválasztó -20...50°C üzemi hőmérséklettartományban használható, és kiváló mechanikai robusztussággal rendelkezik: ellenáll a 10...150 Hz közötti rezgéseknek (1 gn) és a 11 ms időtartamú (30 Gn) ütéseknek az IEC 60068-2 szabványok szerint.
Schneider Electric TeSys Mini-Vario - VBF3 - Komplett főkapcsoló 63A, ajtóra, csavaros műszaki adatok
Főbb tulajdonságok
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VBF
Eszköz alkalmazás: Preventív karbantartás
Terméktípus: Kapcsoló-leválasztó
Kiegészítő tulajdonságok
Eszköz összetétele: Kapcsoló, Fogantyú
Szerelési támogatás: Fogantyú: ajtó, Kapcsoló: ajtó
Szerelési mód: 4 csavarral a fogantyúhoz
Teljesítmény szint: Magas teljesítmény
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
Elektromos paraméterek
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges működési teljesítmény W-ban: 11 kW 230...240 V (AC-3), 22 kW 500 V (AC-3), 22 kW 690 V (AC-23A), 30 kW 500 V (AC-23A), 18.5 kW 400...415 V (AC-3), 18.5 kW 690 V (AC-3), 15 kW 230...240 V (AC-23A), 22 kW 400...415 V (AC-23A)
Névleges üzemi áram: 41.5 A AC-23 Ue: 400 V
Konvencionális szabad levegős termikus áram: 63 A
Konvencionális zárt termikus áram: 50 A
Bekapcsolási képesség (I Rms): 630 A 400 V AC-21A, 630 A 400 V AC-22A, 630 A 400 V AC-23A
Megszakítási képesség: 500 A 400 V (AC-21A), 500 A 400 V (AC-22A), 500 A 400 V (AC-23A)
Névleges feltételes rövidzárlati áram: 10 kA 400 V - társított biztosíték 63 A aM, 10 kA 400 V - társított biztosíték 63 A gG
Névleges rövidzárlati bekapcsolási képesség: 2.1 kA 400 V Ipeak
Névleges rövid idejű zárlati áram: 756 A 400 V időtartam: 1 s
Névleges impulzus feszültségállóság: 8 kV
Szigetelésre való alkalmasság: Igen
Hálózat típusa: DC, AC
Szakaszos működési osztály: 30
Fizikai jellemzők
Vezérlés típusa: Forgófogantyú
Forgófogantyú szerelési stílus: Közvetlen
Fogantyú színe: Fekete
Fogantyú előlap színe: Fekete
Forgófogantyú lakattal zárása: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 30000 ciklus
Villamos élettartam: 30000 ciklus AC-21, 30000 ciklus DC-1...5
IEC csatlakozó terminálok: Erőátviteli áramkör: csavaros kapcsok 25 mm² - tömör, Erőátviteli áramkör: csavaros kapcsok 16 mm² - rugalmas - érvéghüvellyel
Meghúzási nyomaték: Erőátviteli áramkör: 4 N.m - csavaros kapcsokon
Alap méret: 60 x 60 mm
Magasság: 83 mm
Szélesség: 60 mm
Környezeti tulajdonságok
Szabványok: IEC 60947-3
Termék tanúsítványok: CSA, UL, CCC, GL, UKCA
Védettségi fokozat: IP20 megfelel az IEC 60529, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) megfelel az IEC 60068-2-6, Ütések 11 ms (30 Gn) megfelel az IEC 60068-2-27
Környezeti levegő hőmérséklet üzemelés közben: -20…50 °C
Tűzállóság: 960 °C megfelel az IEC 60695-2-1
Kompatibilitási kód: Fő kapcsoló-leválasztó
