A Schneider Electric TeSys Mini-Vario VBD2 egy kiváló minőségű főkapcsoló, amely kifejezetten ipari alkalmazásokhoz és preventív karbantartási feladatokhoz lett kifejlesztve. Ez a termék a TeSys VARIO termékcsalád része, és a magas teljesítményű kapcsolók kategóriájába tartozik, megbízható működést biztosítva a legigényesebb ipari környezetekben is.
A VBD2 switch-disconnector egy 40A-es, háromfázisú (3P) főkapcsoló, amely egyszerűen és biztonságosan szerelhető ajtóra egyetlen 22,5 mm-es furaton keresztül. A kapcsoló közvetlen forgófogantyús kivitelben készült, fekete fogantyúval és előlappal, amelyen a 0-1 jelölések egyértelműen mutatják az aktuális állapotot. A kapcsoló 3 NO (normally open) érintkezővel rendelkezik, és kiváló szigetelési tulajdonságokkal bír, amit a 8 kV-os impulzus állóképesség is bizonyít. A termék szigetelési célra alkalmas, így teljes biztonsággal leválaszthatja a berendezést az elektromos hálózatról.
A műszaki paraméterek tekintetében a TeSys VBD2 kiemelkedő teljesítményt nyújt. Névleges üzemi feszültsége 690 V AC 50/60 Hz, ami széles körű alkalmazást tesz lehetővé. A termék különböző teljesítményszintekre lett tervezve: 11 kW 690 V-nál (AC-3), 15 kW 690 V-nál (AC-23A), 11 kW 400-415 V-nál (AC-3), 15 kW 500 V-nál (AC-3), 18,5 kW 500 V-nál (AC-23A), 5,5 kW 230-240 V-nál (AC-3), 7,5 kW 230-240 V-nál (AC-23A), és 15 kW 400-415 V-nál (AC-23A). A névleges üzemi áram 29 A AC-23 kategóriában 400 V-nál. A konvencionális szabad levegőn mért termikus áram 40 A, míg zárt térben 32 A. Bekapcsolási képessége 400 A 400 V-nál (AC-21A, AC-22A, AC-23A), megszakítási képessége pedig 320 A 400 V-nál (AC-21A, AC-22A, AC-23A).
A Schneider Electric VBD2 főkapcsoló kiemelkedő mechanikai és elektromos tartósságot kínál: mechanikai élettartama 100 000 ciklus, elektromos élettartama pedig 100 000 ciklus AC-21 kategóriában és 30 000 ciklus DC-1...5 kategóriában. A kapcsoló AC és DC hálózatokban egyaránt használható, és lehetőséget biztosít 1-3 lakat elhelyezésére (4-8 mm átmérőjű lakatszárral), így megakadályozható a berendezés illetéktelen bekapcsolása. A csatlakozások tekintetében a termék csavaros kapcsokkal rendelkezik, amelyek tömör vezetékek esetén 10 mm², hajlékony (érvéghüvelyes) vezetékek esetén 6 mm² keresztmetszetig használhatók. Az ajánlott meghúzási nyomaték 2,1 Nm a csavaros kapcsok esetében.
A termék kompakt méretekkel rendelkezik: alapmérete 60 x 60 mm, magassága 74 mm, szélessége 60 mm. A Schneider Electric VBD2 switch-disconnector védettségi szintje IP20 az IEC 60529 szabvány szerint, illetve az ajtóra szerelt változat IP65 védettséget biztosít. A főkapcsoló -20...50 °C környezeti hőmérsékleten üzemeltethető, és kiváló mechanikai ellenálló képességgel rendelkezik: ellenáll a 10...150 Hz frekvenciájú (1 gn) rezgéseknek és a 11 ms időtartamú (30 Gn) ütéseknek. A termék tűzállósági értéke 960 °C az IEC 60695-2-1 szabvány szerint. A VBD2 számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CSA, CCC, GL, UL és UKCA minősítéseket, megfelelve az IEC 60947-3 szabványnak.

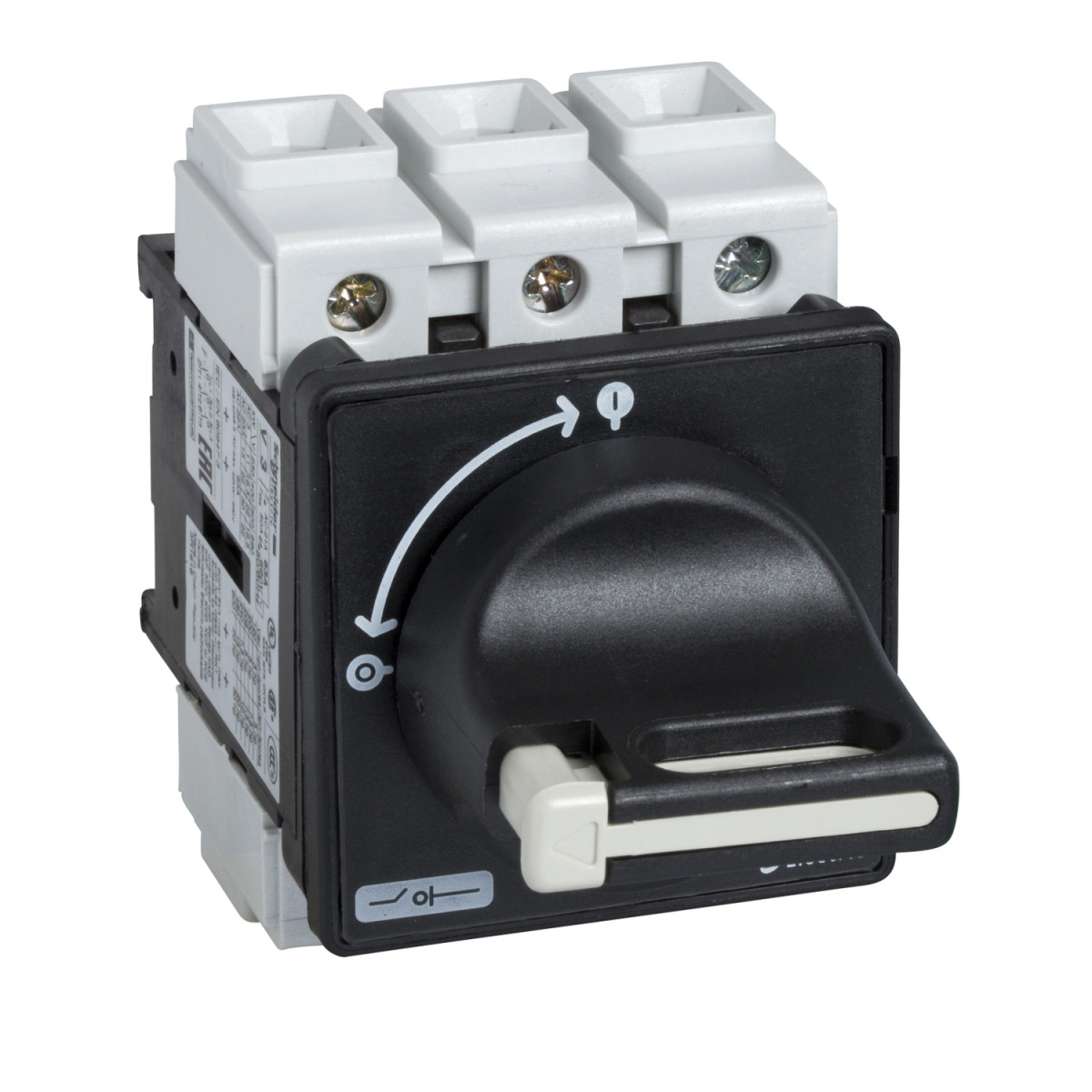

Schneider Electric TeSys Mini-Vario - VBD2 - Komplett főkapcsoló 40A, ajtóra, 22.5mm műszaki adatok
Általános információk
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VBD
Eszköz alkalmazása: Preventív karbantartás
Terméktípus: Kapcsoló-megszakító
Kivitel és szerelés
Eszköz összetétele: Fogantyú, Kapcsoló
Szerelési felület: Fogantyú: ajtóra, Kapcsoló: ajtóra
Szerelési mód: 22,5 mm-es furat a fogantyúhoz
Teljesítmény szint: Magas teljesítményű
Pólusok száma: 3P
Érintkezők típusa és összetétele: 3 NO
Villamos jellemzők
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény (W): 11 kW 690 V-nál (AC-3), 15 kW 690 V-nál (AC-23A), 11 kW 400-415 V-nál (AC-3), 15 kW 500 V-nál (AC-3), 18,5 kW 500 V-nál (AC-23A), 5,5 kW 230-240 V-nál (AC-3), 7,5 kW 230-240 V-nál (AC-23A), 15 kW 400-415 V-nál (AC-23A)
Névleges üzemi áram: 29 A AC-23 Ue: 400 V
Konvencionális szabad levegőn mért termikus áram: 40 A
Konvencionális zárt térben mért termikus áram: 32 A
Bekapcsolási képesség (I Rms): 400 A 400 V-nál AC-21A, 400 A 400 V-nál AC-22A, 400 A 400 V-nál AC-23A
Megszakítási képesség: 320 A 400 V-nál (AC-21A), 320 A 400 V-nál (AC-22A), 320 A 400 V-nál (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V-nál - társított biztosíték 50 A aM, 10 kA 400 V-nál - társított biztosíték 50 A gG
Névleges zárlati bekapcsolási képesség: 1 kA 400 V-nál csúcsértéken
Névleges rövid idejű kibírási áram: 480 A 400 V-nál időtartam: 1 s
Névleges impulzus állófeszültség: 8 kV
Szigetelésre alkalmasság: Igen
Hálózat típusa: DC, AC
Szakaszos üzem osztály: 30
Vezérlés és használat
Vezérlés típusa: Forgófogantyú
Forgófogantyú szerelési stílusa: Közvetlen
Fogantyú színe: Fekete
Fogantyú előlap színe: Fekete
Forgófogantyú lakattal zárhatósága: 1-3 lakat 4-8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozások
IEC csatlakozás típusa: Erőátviteli áramkör: csavaros kapcsok 10 mm² - tömör, Erőátviteli áramkör: csavaros kapcsok 6 mm² - hajlékony - érvéghüvellyel
Meghúzási nyomaték: Erőátviteli áramkör: 2,1 Nm - csavaros kapcsoknál
Méretek
Alapméret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: CSA, CCC, GL, UL, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10-150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő szakaszoló kapcsoló
