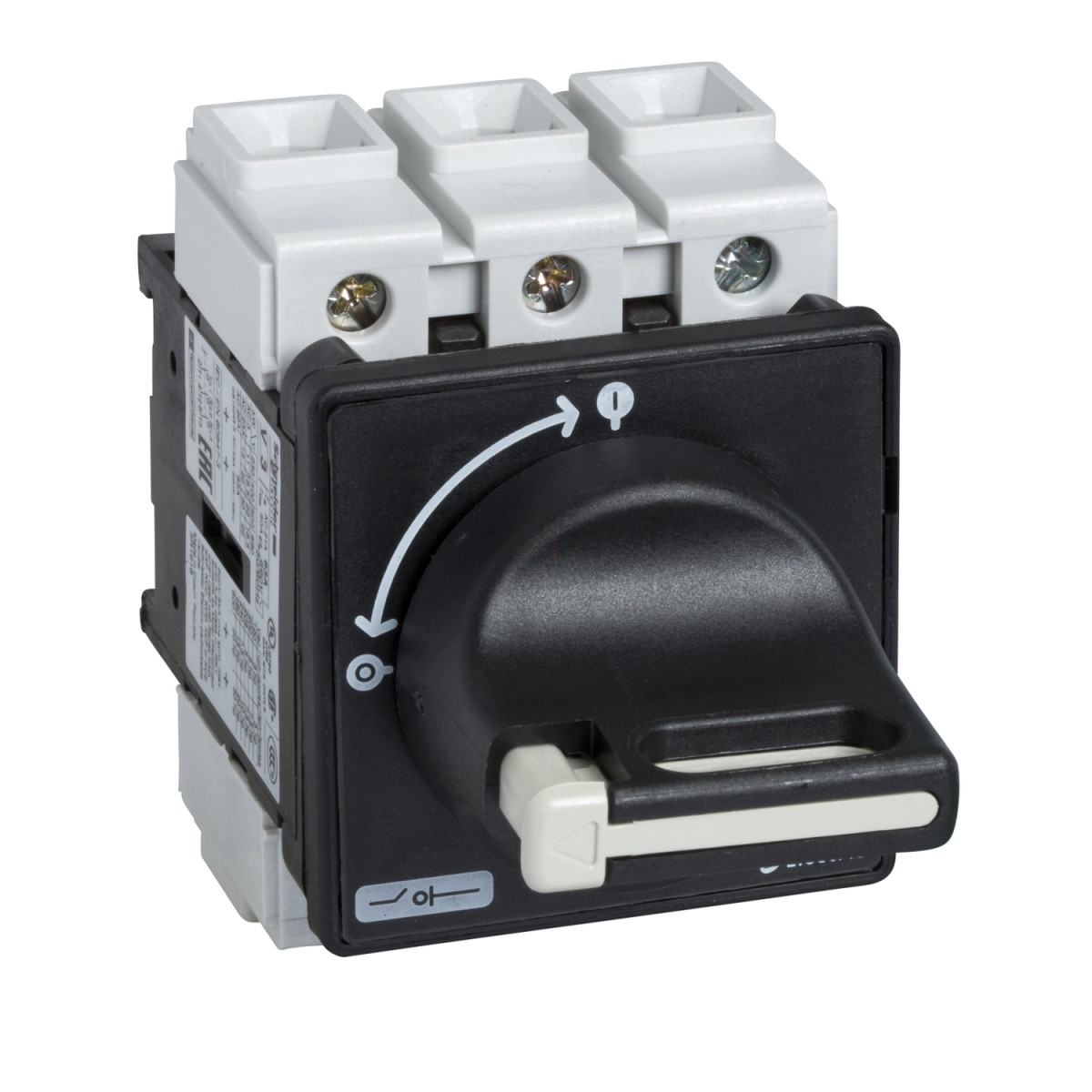

A Schneider Electric TeSys VARIO VBD1 terméke egy professzionális, magas teljesítményű főkapcsoló és szakaszolókapcsoló, amely kimondottan ipari környezetbe és vezérlőszekrényekbe lett tervezve. Ez a prémium minőségű szakaszolókapcsoló ideális választás, ha megbízható, biztonságos és tartós megoldást keresel elektromos rendszerek ki- és bekapcsolásához, valamint a megelőző karbantartási feladatok elvégzéséhez.
A TeSys VARIO VBD1 főkapcsoló 3 pólusú (3P) kialakítással rendelkezik, 3 NO (normál nyitott) érintkezővel. Az eszköz névleges üzemi feszültsége 690 V AC 50/60 Hz, névleges üzemi árama 21,8 A (AC-23 kategóriában, 400 V-on), konvencionális szabad levegős hőárama pedig 32 A. A kapcsoló különböző teljesítménykategóriákban használható: 11 kW 500 V-nál (AC-23A), 15 kW 690 V-nál (AC-23A), 7,5 kW 500 V-nál (AC-3), 7,5 kW 690 V-nál (AC-3), 1,5 kW 230-240 V-nál (AC-3), 5,5 kW 230-240 V-nál (AC-23A), 11 kW 400-415 V-nál (AC-23A), és 7,5 kW 400-415 V-nál (AC-3). Ez a sokoldalúság lehetővé teszi, hogy különböző alkalmazásokban és hálózati feszültségeken is megbízhatóan működjön.
A TeSys VARIO VBD1 kivételes technikai paraméterekkel büszkélkedhet. Zárlati bekapcsolási képessége (I Rms) 320 A 400 V-on (AC-21A, AC-22A, AC-23A kategóriákban), míg a megszakítási képessége 250 A 400 V-on (AC-21A, AC-22A, AC-23A kategóriákban). A névleges feltételes zárlati árama 10 kA 400 V-on (35 A aM vagy 35 A gG biztosítékkal társítva). A névleges zárlati bekapcsolási képessége (Icm) 1 kA 400 V-on (Ipeak), míg a névleges rövid idejű zárlati áram (Icw) 384 A 400 V-on, 1 másodperc időtartamig. A névleges lökőfeszültség-állóság (Uimp) értéke 8 kV. A kapcsoló alkalmas leválasztásra, és mind egyenáramú (DC), mind váltóáramú (AC) hálózatokban használható.
A TeSys VARIO VBD1 főkapcsoló kialakítása praktikus és felhasználóbarát. A készülék forgatókaros működtetésű, a fogantyú közvetlenül az ajtóra szerelhető egyetlen 22,5 mm-es furattal. Az eszköz elülső oldalán fekete forgófogantyú található, fekete előlappal, amelyen a 0-1 jelölés mutatja az aktuális kapcsolóállást. A forgófogantyú zárható 1-3 darab, 4-8 mm-es lakattal, ami növeli a biztonságot és megakadályozza az illetéktelen hozzáférést. A kapcsoló mechanikai élettartama 100 000 ciklus, míg elektromos élettartama AC-21 kategóriában 100 000 ciklus, DC-1...5 kategóriában pedig 30 000 ciklus. Az IEC terminálcsatlakozása a teljesítmény áramkörök esetében csavaros szorítókapcsokkal történik, amely 10 mm² tömör vagy 6 mm² rugalmas (érvéghüvelyes) vezetékek fogadására alkalmas. A szorítókapcsok javasolt meghúzási nyomatéka 2,1 Nm.
Schneider Electric TeSys Mini-Vario - VBD1 - Komplett főkapcsoló 32A, ajtóra, 22.5mm műszaki adatok
Főbb jellemzők
Terméktípus: Szakaszolókapcsoló
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Rövid név: VBD
Alkalmazás: Megelőző karbantartás
Műszaki paraméterek
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 21.8 A AC-23 Ue: 400 V
Konvencionális szabad levegős hőáram [Ith]: 32 A
Konvencionális zárt hőáram [Ithe]: 25 A
IEC névleges üzemi teljesítmény:
11 kW 500 V-nál (AC-23A)
15 kW 690 V-nál (AC-23A)
7.5 kW 500 V-nál (AC-3)
7.5 kW 690 V-nál (AC-3)
1.5 kW 230-240 V-nál (AC-3)
5.5 kW 230-240 V-nál (AC-23A)
11 kW 400-415 V-nál (AC-23A)
7.5 kW 400-415 V-nál (AC-3)
Kapcsolási képesség
Bekapcsolási képesség (I Rms):
320 A 400 V-on AC-21A
320 A 400 V-on AC-22A
320 A 400 V-on AC-23A
Megszakítási képesség:
250 A 400 V-on (AC-21A)
250 A 400 V-on (AC-22A)
250 A 400 V-on (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V-on - társított biztosíték 35 A aM vagy 35 A gG
Névleges zárlati bekapcsolási képesség [Icm]: 1 kA 400 V-on Ipeak-nál
Névleges rövid idejű zárlati áram [Icw]: 384 A 400 V-on, időtartam: 1 s
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Mechanikai jellemzők
Vezérlés típusa: Forgófogantyú
Forgófogantyú szerelési stílusa: Közvetlen
Fogantyú színe: Fekete
Fogantyú előlap színe: Fekete
Forgófogantyú lakattal zárható: 1-3 lakat 4-8 mm
Jelölés: 0-1
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozások, méretek
IEC terminálcsatlakozás:
Teljesítmény áramkör: csavaros szorítókapcsok 10 mm² - tömör
Teljesítmény áramkör: csavaros szorítókapcsok 6 mm² - rugalmas - érvéghüvellyel
Meghúzási nyomaték: Teljesítmény áramkör: 2.1 Nm - csavaros szorítókapcsokon
Alap mérete: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, GL, CSA, CCC, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság:
Rezgések 10-150 Hz (1 gn) az IEC 60068-2-6 szerint
Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20-50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
