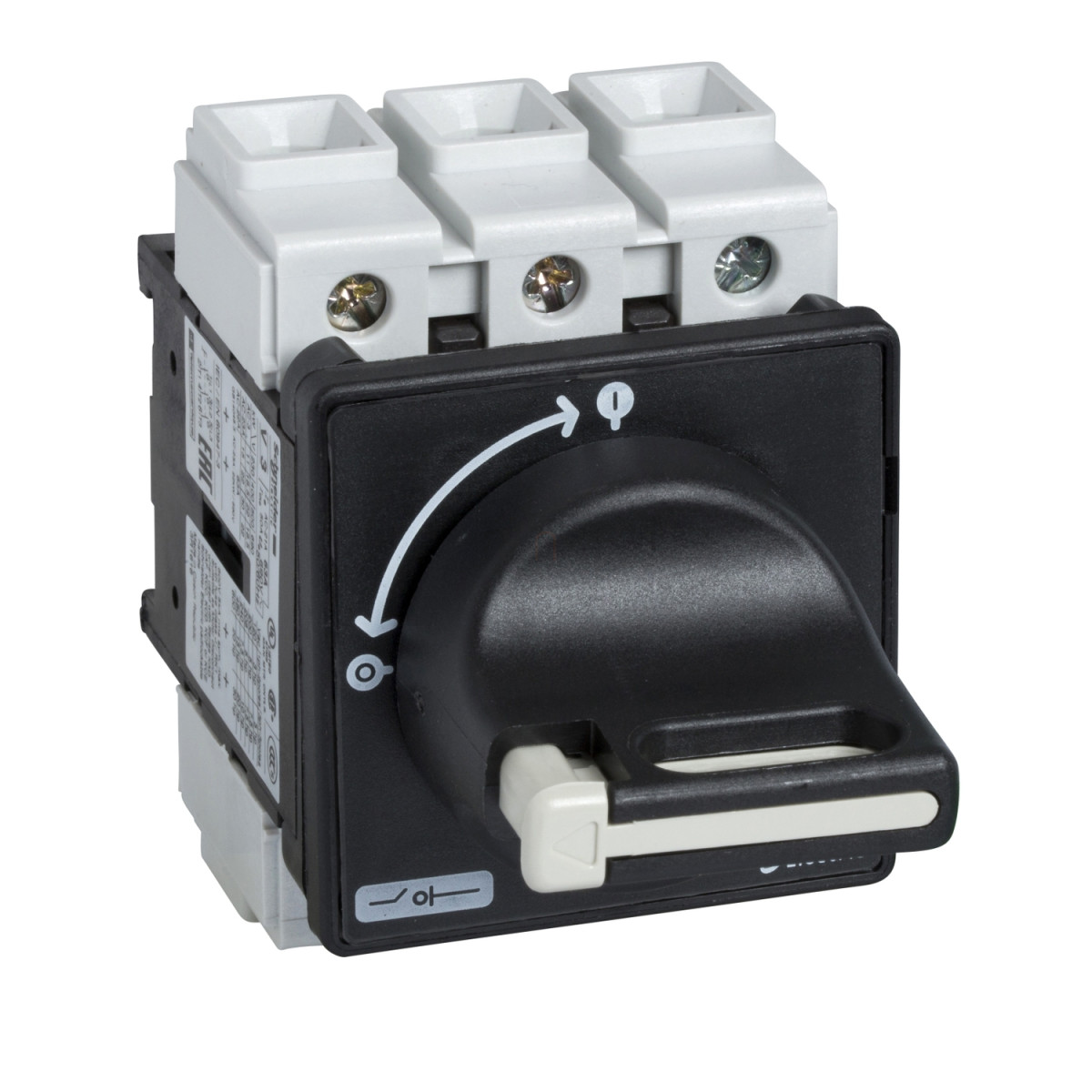

A Schneider Electric TeSys Mini-Vario VBD0 kapcsoló-leválasztó kiváló megoldás olyan ipari alkalmazásokhoz, ahol megbízható és biztonságos kapcsolásra van szükség. Ez a 25A-es főkapcsoló kifejezetten ajtóra szerelhető kivitelben készül, és egyetlen 22,5 mm-es furattal rögzíthető, ami jelentősen megkönnyíti a telepítési folyamatot és időt takarít meg a kivitelezés során.
A TeSys VARIO termékcsalád részeként a VBD0 modell három pólusú (3P) kivitelben készül, 3 NO érintkezővel. A készülék 690V AC 50/60 Hz névleges üzemi feszültséggel rendelkezik, és különböző teljesítményszinteken alkalmazható: 11 kW 500V-on (AC-23A), 11 kW 690V-on (AC-3), 15 kW 690V-on (AC-23A), 4 kW 230-240V-on (AC-3), 5,5 kW 400-415V-on (AC-3), 7,5 kW 500V-on (AC-3), 5,5 kW 230-240V-on (AC-23A), és 7,5 kW 400-415V-on (AC-23A). A névleges üzemi árama 14,5A AC-23 kategóriában 400V-nál, míg a konvencionális szabad levegőn mért termikus árama 25A, zárt térben pedig 20A.
A VBD0 főkapcsoló kiemelkedő műszaki paraméterekkel büszkélkedhet, beleértve a 250A záróképességet és 200A megszakítóképességet 400V-on (AC-21A, AC-22A, AC-23A kategóriákban). A feltételes zárlati árama 10 kA 400V-on 25A aM vagy gG biztosítékkal társítva. A névleges zárlati záróképessége 1 kA 400V-on csúcsértéknél, míg a rövid idejű zárlati áramerőssége 300A 400V-on 1 másodperc időtartamig. A névleges lökőfeszültség-állósága 8 kV, és alkalmas leválasztásra (szigetelésre) is.
A kapcsoló forgókaros működtetésű, közvetlenül az ajtóra szerelhető fekete színű kezelőszervvel és előlappal. A rotációs kezelő 1-3 darab lakattal (4-8 mm) lezárható, biztosítva a berendezés védelmét illetéktelen beavatkozás ellen. A kapcsoló 0-1 jelöléssel rendelkezik, és kiemelkedő tartósságot kínál: mechanikai élettartama 100.000 kapcsolási ciklus, elektromos élettartama pedig 100.000 ciklus AC-21 és 30.000 ciklus DC-1...5 kategóriákban.
A csatlakoztatás csavaros kapcsokkal történik, tömör vezetékeknél 10 mm², hajlékony, érvéghüvelyezett vezetékeknél 6 mm² keresztmetszetig. A csavaros kapcsok meghúzási nyomatéka 2,1 Nm. A készülék alapmérete 60 x 60 mm, magassága 74 mm, szélessége 60 mm. A kapcsoló védettsége IP20 az IEC 60529 szerint, de az előlap felől IP65 védettséget biztosít, így poros vagy nedves környezetben is alkalmazható. A működési hőmérsékleti tartomány -20°C és +50°C között van, és a termék kiváló mechanikai robusztussággal rendelkezik, ellenállva a 10-150 Hz frekvenciájú, 1 gn amplitúdójú rezgéseknek és a 11 ms időtartamú, 30 Gn erősségű ütéseknek.
Schneider Electric TeSys Mini-Vario - VBD0 - Komplett főkapcsoló 25A, ajtóra, 22.5mm műszaki adatok
Általános adatok
Sorozat: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VBD
Eszköz alkalmazás: Preventív karbantartás
Terméktípus: Kapcsoló-leválasztó
Kiegészítő jellemzők
Eszköz összetétele: Kapcsoló, Kezelőkar
Rögzítési pont: Kezelőkar: ajtó, Kapcsoló: ajtó
Rögzítési módszer: 22,5 mm-es furat a kezelőkarhoz
Teljesítmény szint: Magas teljesítményű
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
Villamos jellemzők
[Ue] IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény (W): 11 kW 500 V-nál (AC-23A), 11 kW 690 V-nál (AC-3), 15 kW 690 V-nál (AC-23A), 4 kW 230...240 V-nál (AC-3), 5,5 kW 400...415 V-nál (AC-3), 7,5 kW 500 V-nál (AC-3), 5,5 kW 230...240 V-nál (AC-23A), 7,5 kW 400...415 V-nál (AC-23A)
[Ie] Névleges üzemi áram: 14,5 A AC-23 Ue: 400 V
[Ith] Hagyományos szabad levegős termikus áram: 25 A
[Ithe] Hagyományos zárt termikus áram: 20 A
Záróképesség (I Rms): 250 A 400 V-nál AC-21A, 250 A 400 V-nál AC-22A, 250 A 400 V-nál AC-23A
Megszakítóképesség: 200 A 400 V-nál (AC-21A), 200 A 400 V-nál (AC-22A), 200 A 400 V-nál (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V-nál - kapcsolódó biztosíték 25 A aM, 10 kA 400 V-nál - kapcsolódó biztosíték 25 A gG
[Icm] Névleges zárlati záróképesség: 1 kA 400 V-nál csúcsértéknél
[Icw] Névleges rövid idejű zárlati áram: 300 A 400 V-nál időtartam: 1 s
[Uimp] Névleges lökőfeszültség állóság: 8 kV
Szigetelésre való alkalmasság: Igen
Hálózat típusa: AC, DC
Kezelőszerv jellemzők
Szakaszos üzemciklus osztály: 30
Vezérlés típusa: Forgókar
Forgókar rögzítési stílus: Közvetlen
Kezelőkar színe: Fekete
Kezelőkar előlapjának színe: Fekete
Forgókar lakattal zárhatóság: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Élettartam
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakoztatás
IEC csatlakozó kivezetés: Erősáramú áramkör: csavaros kapcsok 10 mm² - tömör, Erősáramú áramkör: csavaros kapcsok 6 mm² - hajlékony - érvéghüvelyezett
Meghúzási nyomaték: Erősáramú áramkör: 2,1 Nm - csavaros kapcsokon
Mechanikai adatok
Alaplap mérete: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: CCC, GL, UL, CSA, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti levegő hőmérséklet működés közben: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő kapcsoló-leválasztó
