A Schneider Electric TeSys Mini-Vario V6 sorozatú kapcsolótest egy professzionális, magas teljesítményű ipari kapcsolóeszköz, amely ipari alkalmazásokban, motorvezérlő rendszerekben és elosztóhálózatokban ideális választás. Ez a 3 pólusú, 175A névleges áramerősségű kapcsolótest a TeSys VARIO termékcsalád része, amely ismert megbízhatóságáról és sokoldalúságáról.
A V6 kapcsolótest kiváló műszaki paraméterekkel rendelkezik, amelyek között kiemelkedő a 690V AC névleges üzemi feszültség 50/60 Hz frekvencián. A termék 3 NO (záró) érintkezővel van ellátva, és mind AC (váltóáramú), mind DC (egyenáramú) hálózatokban alkalmazható. Teljesítmény szempontjából különböző kategóriákban és feszültségszinteken magas értékeket biztosít: 230-240V-on 30kW (AC-3) és 30kW (AC-23A), 400-415V-on 37kW (AC-3) és 45kW (AC-23A), valamint 690V-on 37kW (AC-3) és 45kW (AC-23A) teljesítményt nyújt. 500V-on pedig eléri a 45kW (AC-3) és az 55kW (AC-23A) értéket is, ami széles körű alkalmazási lehetőségeket biztosít.
A kapcsolótest műszakilag rendkívül strapabíró, amit 30000 ciklusos mechanikai és elektromos (AC-21 kategóriában) élettartama is bizonyít. Az IP20-as védettségi fokozat biztosítja az alapvető védelmet, míg a TC védőkezelés fokozza a termék tartósságát. A készülék 8kV névleges lökőfeszültség-állósággal rendelkezik, és 2100A rövidzárlati áramot képes elviselni 1 másodpercig. A megszakítóképesség 400V-on 1400A (AC-21A, AC-22A, AC-23A kategóriákban), ami kiváló védelmet biztosít túlterhelés esetén. A bekapcsolási képesség pedig 1750A (AC-22A és AC-23A), illetve 1600A (AC-21A) 400V-on. A feltételes rövidzárlati áram 10kA 400V-on, megfelelő 200A-es aM vagy gG biztosítékkal társítva.
A TeSys V6 kapcsolótest szerelési szempontból rugalmas, szimmetrikus sínre vagy lapra szerelhető. A csatlakozás csavaros kapcsokkal történik, amelyek 70 mm² rugalmas (érvéghüvellyel) és 95 mm² tömör vezetékekhez alkalmasak, 22,6 Nm meghúzási nyomatékkal. A termék kompakt méretekkel rendelkezik: 125 mm magasság, 90 mm szélesség és 90 mm mélység, így könnyen beilleszthető különféle kapcsolószekrényekbe. Az eszköz -20°C és +50°C közötti környezeti hőmérsékleten üzemeltethető, és teljesíti az IEC 60947-3 szabvány követelményeit. Rendelkezik továbbá UL, CSA, GL és UKCA tanúsítványokkal, ami bizonyítja megfelelőségét a nemzetközi biztonsági előírásoknak.

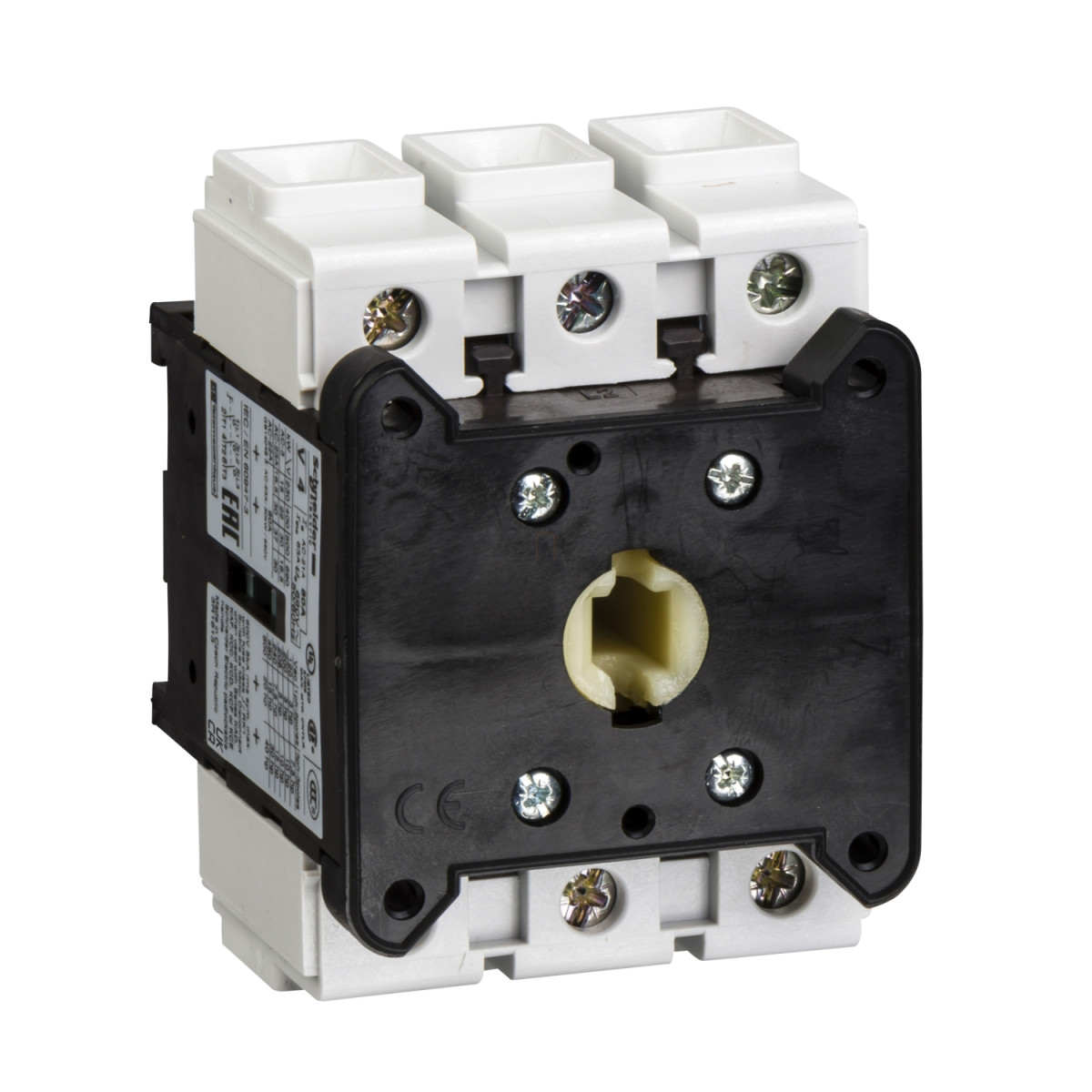

Schneider Electric TeSys Mini-Vario - V6 - 3 pólusú kapcsolótest 175A műszaki adatok
Általános jellemzők
Terméktípus: Kapcsolótest
Termékcsalád: TeSys VARIO
Rövid terméknév: V
Teljesítményszint: Magas teljesítményű
Elektromos paraméterek
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
Hálózat típusa: AC és DC
Hálózati frekvencia: 50/60 Hz
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban:
30 kW 230...240 V (AC-3)
37 kW 400...415 V (AC-3)
37 kW 690 V (AC-3)
45 kW 500 V (AC-3)
45 kW 690 V (AC-23A)
55 kW 500 V (AC-23A)
30 kW 230...240 V (AC-23A)
45 kW 400...415 V (AC-23A)
Névleges üzemi áram [Ie]: 83 A AC-23 Ue: 400 V
Hagyományos szabad levegőben mért termikus áram [Ith]: 175 A
Hagyományos zárt termikus áram [Ithe]: 140 A
Védelmi paraméterek
Bekapcsolási kapacitás (I Rms):
1750 A 400 V AC-22A
1750 A 400 V AC-23A
1600 A 400 V AC-21A
Megszakítóképesség:
1400 A 400 V (AC-21A)
1400 A 400 V (AC-22A)
1400 A 400 V (AC-23A)
Névleges feltételes rövidzárlati áram:
10 kA 400 V - társított biztosíték 200 A aM
10 kA 400 V - társított biztosíték 200 A gG
Névleges rövidzárlati bekapcsolóképesség [Icm]: 2,8 kA 400 V csúcsérték
Szakaszos üzemelési osztály: 30
Leválasztásra alkalmas: Igen
Névleges impulzus-állófeszültség [Uimp]: 8 kV
Névleges rövid ideig tartó, effektív áram [Icw]: 2100 A 400 V időtartam: 1 s
Élettartam és tartósság
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam:
30000 ciklus AC-21
30000 ciklus DC-1...5
Csatlakozás és szerelés
IEC terminál csatlakozás:
Tápáramkör: csavaros kapcsok 70 mm² - rugalmas - érvéghüvellyel
Tápáramkör: csavaros kapcsok 95 mm² - tömör
Meghúzási nyomaték: Tápáramkör: 22,6 N.m - csavaros kapcsoknál
Szerelési támogatás:
Szimmetrikus sín
Lap
Fizikai jellemzők
Magasság: 125 mm
Szélesség: 90 mm
Mélység: 90 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, CSA, GL, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint
Védőkezelés: TC
Mechanikai robusztusság:
Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint
Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti levegőhőmérséklet üzemeltetéshez: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
