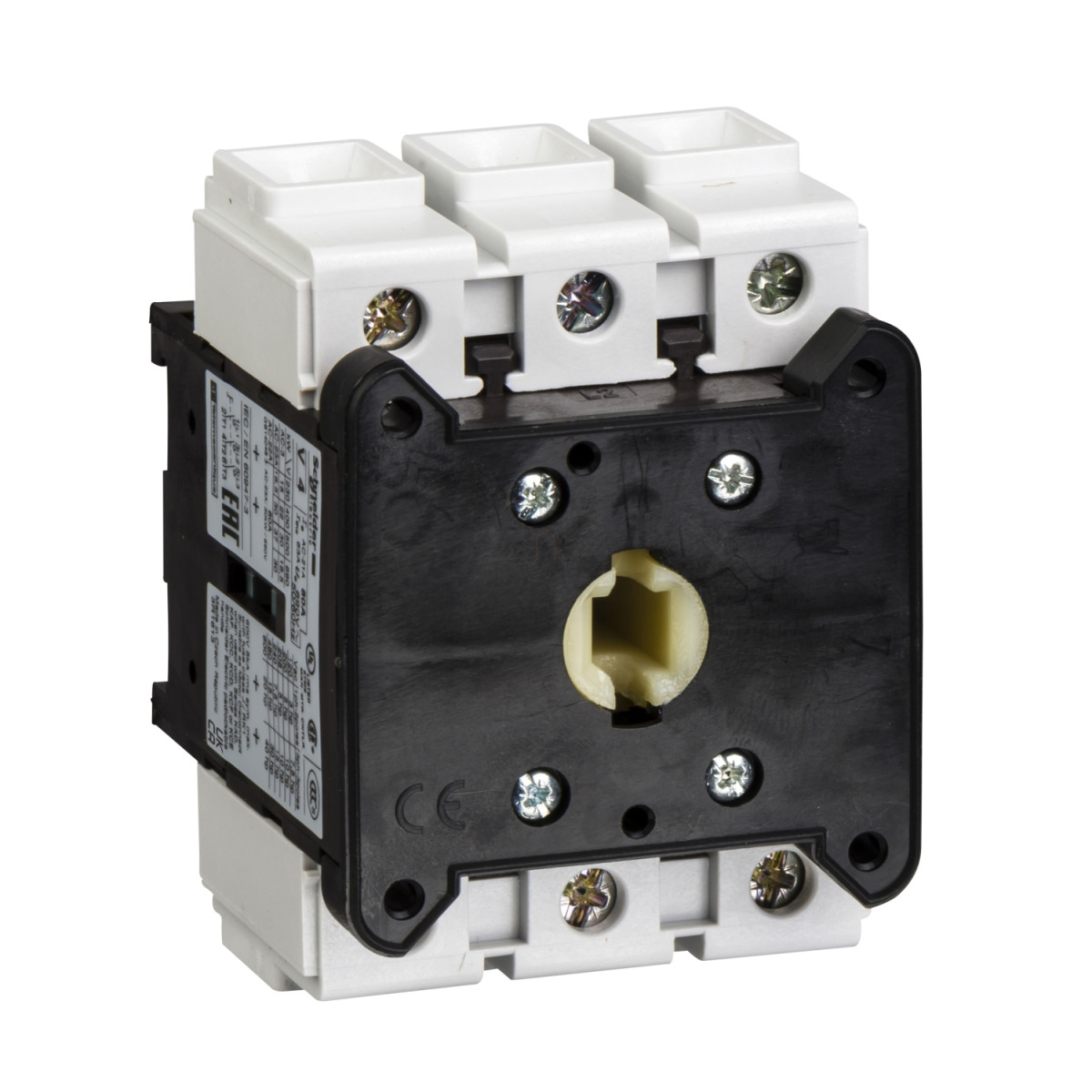

A Schneider Electric TeSys VARIO V5 sorozatú kapcsolótest egy professzionális, ipari alkalmazásokhoz fejlesztett kapcsolóberendezés, amely kiemelkedő teljesítményt és megbízhatóságot kínál. Ez a 3 pólusú, 125A névleges áramerősségű kapcsolótest ideális választás nagyteljesítményű villamos rendszerekhez, ahol fontos a hosszú élettartam és a megbízható működés.
A TeSys VARIO V5 kapcsolótest rugalmas szerelési lehetőségeket kínál, ugyanis szimmetrikus DIN sínre vagy közvetlenül szerelőlapra is rögzíthető. A 3 NO (alaphelyzetben nyitott) érintkezőkkel rendelkező készülék mind AC (váltakozó áramú), mind DC (egyenáramú) hálózatokban használható, 50/60 Hz hálózati frekvencián. Névleges üzemi feszültsége 690V AC, ami széles alkalmazási területet biztosít. Teljesítménymutatói különösen lenyűgözőek: 400-415V-on akár 37 kW (AC-23A) vagy 30 kW (AC-3) teljesítményű motorok működtetésére is alkalmas, 230-240V-on pedig 22 kW-os terhelések kapcsolására képes.
A V5 kapcsolótest kiemelkedő technikai paraméterekkel rendelkezik. A 125A konvencionális szabad levegőben mérhető termikus áram (zárt beépítésnél 100A) mellett figyelemre méltó a 1250A bekapcsolási képesség és az 1000A megszakítási képesség 400V-on (AC-21A, AC-22A és AC-23A kategóriákban). A névleges feltételes zárlati áram 10 kA 400V-on, megfelelő 125A-es aM vagy gG biztosítékkal együtt alkalmazva. A készülék mechanikai és elektromos élettartama egyaránt kiemelkedő: 30000 kapcsolási ciklus. A 8 kV lökőfeszültség-állóság és az 1500A rövid idejű zárlati áramerősség (1 másodpercig) további előnyöket jelent. A kapcsolótest IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, és -20°C és +50°C közötti környezeti hőmérsékleten üzemeltethető. A készülék 960°C-os tűzállósággal rendelkezik az IEC 60695-2-1 szabványnak megfelelően, ami tovább növeli a biztonságot kritikus alkalmazásoknál.
A TeSys V5 kapcsolótest csatlakoztatása csavaros kapcsokkal történik, amelyek max. 70 mm² rugalmas (érvéghüvellyel ellátott) vagy 95 mm² tömör vezetékek fogadására alkalmasak. A kapcsok meghúzási nyomatéka 22,6 Nm. A készülék kompakt méretei (125 mm magasság, 90 mm szélesség és 90 mm mélység) megkönnyítik a beépítést szűkös helyeken is. A Schneider Electric TeSys VARIO V5 kapcsolótest megfelel az IEC 60947-3 szabványnak, és rendelkezik UL, CSA, GL és UKCA tanúsítványokkal, így nemzetközi projekteknél is biztonságosan alkalmazható.
Schneider Electric TeSys Mini-Vario - V5 - 3 pólusú kapcsolótest 125A műszaki adatok
Általános adatok
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Rövid terméknév: V
Terméktípus: Kapcsolótest
Szerelés
Szerelési mód: Szimmetrikus sín, Szerelőlap
Teljesítmény szint: Magas teljesítmény
Elektromos jellemzők
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 22 kW 230...240 V-nál (AC-3), 30 kW 400...415 V-nál (AC-3), 30 kW 690 V-nál (AC-3), 37 kW 500 V-nál (AC-3), 37 kW 690 V-nál (AC-23A), 45 kW 500 V-nál (AC-23A), 22 kW 230...240 V-nál (AC-23A), 37 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram [Ie]: 68.5 A AC-23 Ue: 400 V
Konvencionális szabad levegőben mérhető termikus áram [Ith]: 125 A
Konvencionális zárt termikus áram [Ithe]: 100 A
Bekapcsolási képesség (I Rms): 1250 A 400 V-nál (AC-21A), 1250 A 400 V-nál (AC-22A), 1250 A 400 V-nál (AC-23A)
Megszakítóképesség: 1000 A 400 V-nál (AC-21A), 1000 A 400 V-nál (AC-22A), 1000 A 400 V-nál (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V-nál - társított biztosíték 125 A aM, 10 kA 400 V-nál - társított biztosíték 125 A gG
Névleges rövid idejű zárlati bekapcsolási képesség [Icm]: 2.8 kA 400 V-nál (csúcsérték)
Szakaszos üzemi osztály: 30
Szigetelési alkalmasság: Igen
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges rövid idejű zárlati áramerősség [Icw]: 1500 A 400 V-nál, időtartam: 1 s
Mechanikai jellemzők
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam: 30000 ciklus AC-21, 30000 ciklus DC-1...5
IEC csatlakozási pont: Erőátviteli áramkör: csavaros kapcsok 70 mm² - rugalmas - kábelvéggel, Erőátviteli áramkör: csavaros kapcsok 95 mm² - tömör
Meghúzási nyomaték: Erőátviteli áramkör: 22.6 Nm - csavaros kapcsokon
Magasság: 125 mm
Szélesség: 90 mm
Mélység: 90 mm
Környezeti feltételek
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, CSA, GL, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint
Védőkezelés: TC
Mechanikai robusztság: Rezgés 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Lökés 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
