A Schneider Electric TeSys VARIO termékcsalád V4 típusjelzésű, 3 pólusú kapcsolótest egy nagy teljesítményű, ipari kivitelű kapcsolóeszköz, amely elsősorban ipari áramkörök biztonságos kapcsolására és vezérlésére szolgál. A 80A névleges áramerősségű készülék a TeSys termékcsalád részeként kiemelkedő megbízhatóságot és tartósságot kínál a legigényesebb ipari alkalmazásokhoz.
A V4 kapcsolótest 3 darab NO (záró) érintkezővel rendelkezik, és egyaránt alkalmazható egyen- és váltakozóáramú hálózatokban. A névleges üzemi feszültség 690 V AC 50/60 Hz, ami kiválóan alkalmassá teszi különböző teljesítményű motorok és egyéb fogyasztók kapcsolására. Kiemelkedő teljesítményt nyújt különböző alkalmazási kategóriákban: AC-3 kategóriában akár 15 kW teljesítményt képes kapcsolni 230-240 V-on, 22 kW-ot 400-415 V-on, illetve 30 kW-ot 500 V-on. Az AC-23A kategóriában pedig még ennél is nagyobb teljesítmények kapcsolására alkalmas: 18,5 kW 230-240 V-on, 30 kW 400-415 V-on, illetve 37 kW 500 V-on.
A készülék kiemelkedő műszaki paraméterei közé tartozik a 80A konvencionális szabad levegőn mért hőáram (Ith), valamint a 63A konvencionális zárt térben mért hőáram (Ithe). Kapcsolási képessége is figyelemre méltó: 800A bekapcsolási áram és 640A kikapcsolási áram 400V-on az AC-21A, AC-22A és AC-23A kategóriákban egyaránt. A névleges feltételes zárlati áram 10 kA 400V-on, 80A aM vagy 80A gG biztosítóval. A névleges zárlati bekapcsolási képesség (Icm) 2,1 kA 400V-on, csúcsértékben. A készülék 8 kV névleges impulzus-állófeszültséggel (Uimp) és 960A 1 másodperces névleges rövididejű zárlati árammal (Icw) rendelkezik. Mind mechanikai, mind villamos élettartama 30.000 kapcsolási ciklus, ami kiemelkedő tartósságot biztosít a napi használat során.
A TeSys V4 kapcsolótest szerelhetőségét tekintve rugalmas megoldást kínál, mivel egyaránt rögzíthető szerelőlapra vagy szimmetrikus DIN sínre. A csatlakozások tekintetében csavaros csatlakozókkal rendelkezik, amelyek 16 mm²-es rugalmas vezeték befogadására alkalmasak kábelvéggel, illetve 25 mm²-es tömör vezeték csatlakoztatására. A csavaros csatlakozók meghúzási nyomatéka 4 Nm. A készülék méreteiben is kompakt: magassága 83 mm, szélessége 60 mm, mélysége pedig 65 mm, így helytakarékosan beépíthető kapcsolószekrénybe. A termék IP20 érintésvédelmi fokozattal rendelkezik az IEC 60529 szabvány szerint, és széles működési hőmérséklet-tartományban (-20°C és +50°C között) használható. Mechanikai robusztusságát jelzi, hogy ellenáll a 10-150 Hz közötti rezgéseknek (1 gn) és a 11 ms időtartamú, 30 Gn erősségű ütéseknek is az IEC 60068-2-6 és IEC 60068-2-27 szabványok szerint.

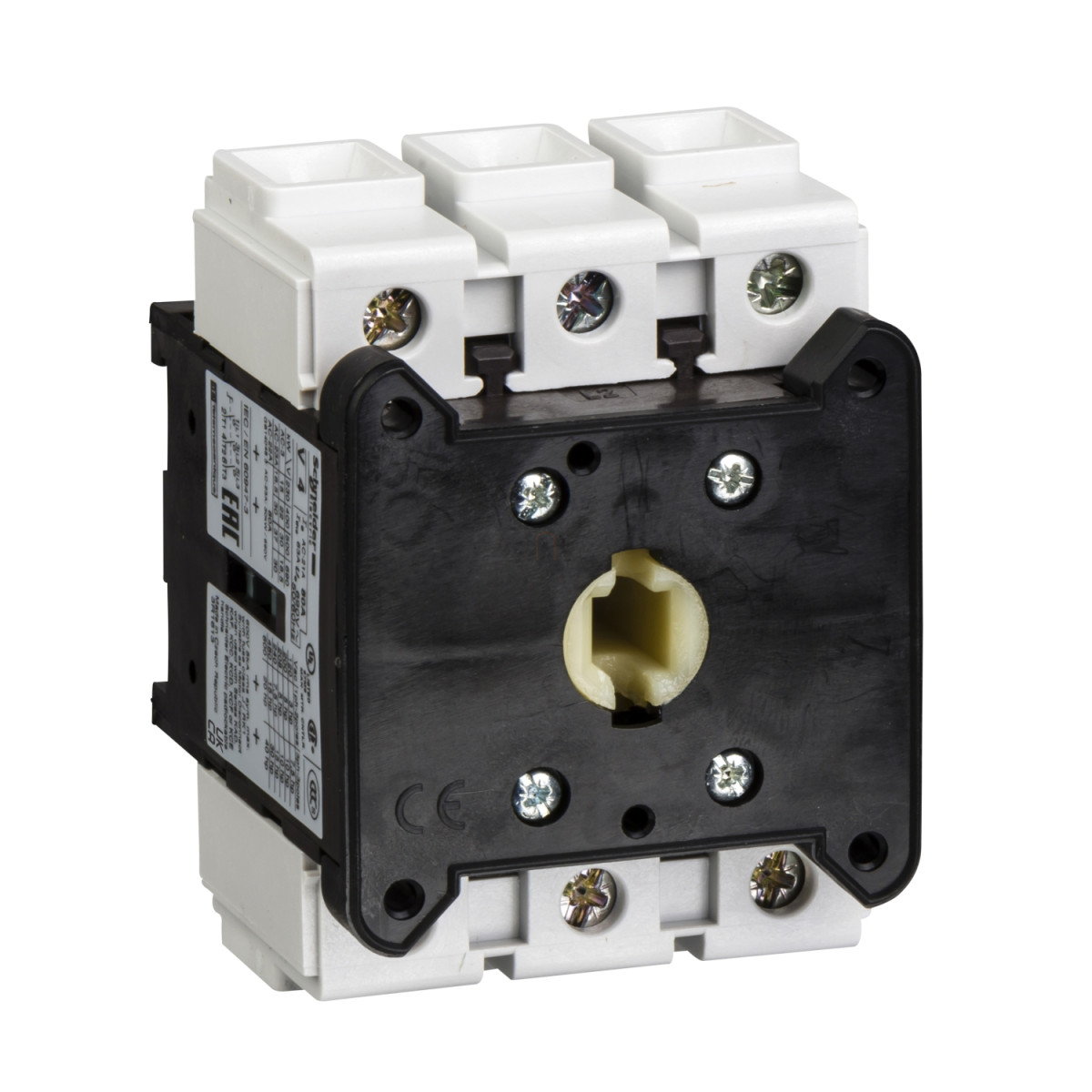

Schneider Electric TeSys Mini-Vario - V4 - 3 pólusú kapcsolótest 80A műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: V
Terméktípus: Kapcsolótest
Teljesítményszint: Nagy teljesítményű
Műszaki paraméterek
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
Hálózati típus: DC, AC
Hálózati frekvencia: 50/60 Hz
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény:
15 kW 230...240 V (AC-3)
22 kW 400...415 V (AC-3)
30 kW 500 V (AC-3)
30 kW 690 V (AC-23A)
37 kW 500 V (AC-23A)
18.5 kW 690 V (AC-3)
18.5 kW 230...240 V (AC-23A)
30 kW 400...415 V (AC-23A)
Névleges üzemi áram: 57 A AC-23 Ue: 400 V
Konvencionális szabad levegőn mért hőáram: 80 A
Konvencionális zárt térben mért hőáram: 63 A
Bekapcsolási képesség (I Rms):
800 A 400 V AC-21A
800 A 400 V AC-22A
800 A 400 V AC-23A
Kikapcsolási képesség:
640 A 400 V (AC-21A)
640 A 400 V (AC-22A)
640 A 400 V (AC-23A)
Névleges feltételes zárlati áram:
10 kA 400 V - társított biztosító 80 A aM
10 kA 400 V - társított biztosító 80 A gG
Névleges zárlati bekapcsolási képesség: 2.1 kA 400 V csúcsértéken
Szaggatott üzem osztály: 30
Leválasztásra alkalmasság: Igen
Névleges impulzus-állófeszültség: 8 kV
Névleges rövididejű zárlati áramerősség: 960 A 400 V időtartam: 1 s
Mechanikai élettartam: 30000 ciklus
Villamos élettartam:
30000 ciklus AC-21
30000 ciklus DC-1...5
Csatlakozás és méretek
IEC csatlakoztatás:
Erőátviteli áramkör: csavaros csatlakozók 16 mm² - rugalmas - kábelvéggel
Erőátviteli áramkör: csavaros csatlakozók 25 mm² - tömör
Meghúzási nyomaték: Erőátviteli áramkör: 4 N.m - csavaros csatlakozókon
Magasság: 83 mm
Szélesség: 60 mm
Mélység: 65 mm
Környezeti feltételek
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, CSA, GL, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint
Védőkezelés: TC
Mechanikai robusztusság:
Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint
Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
