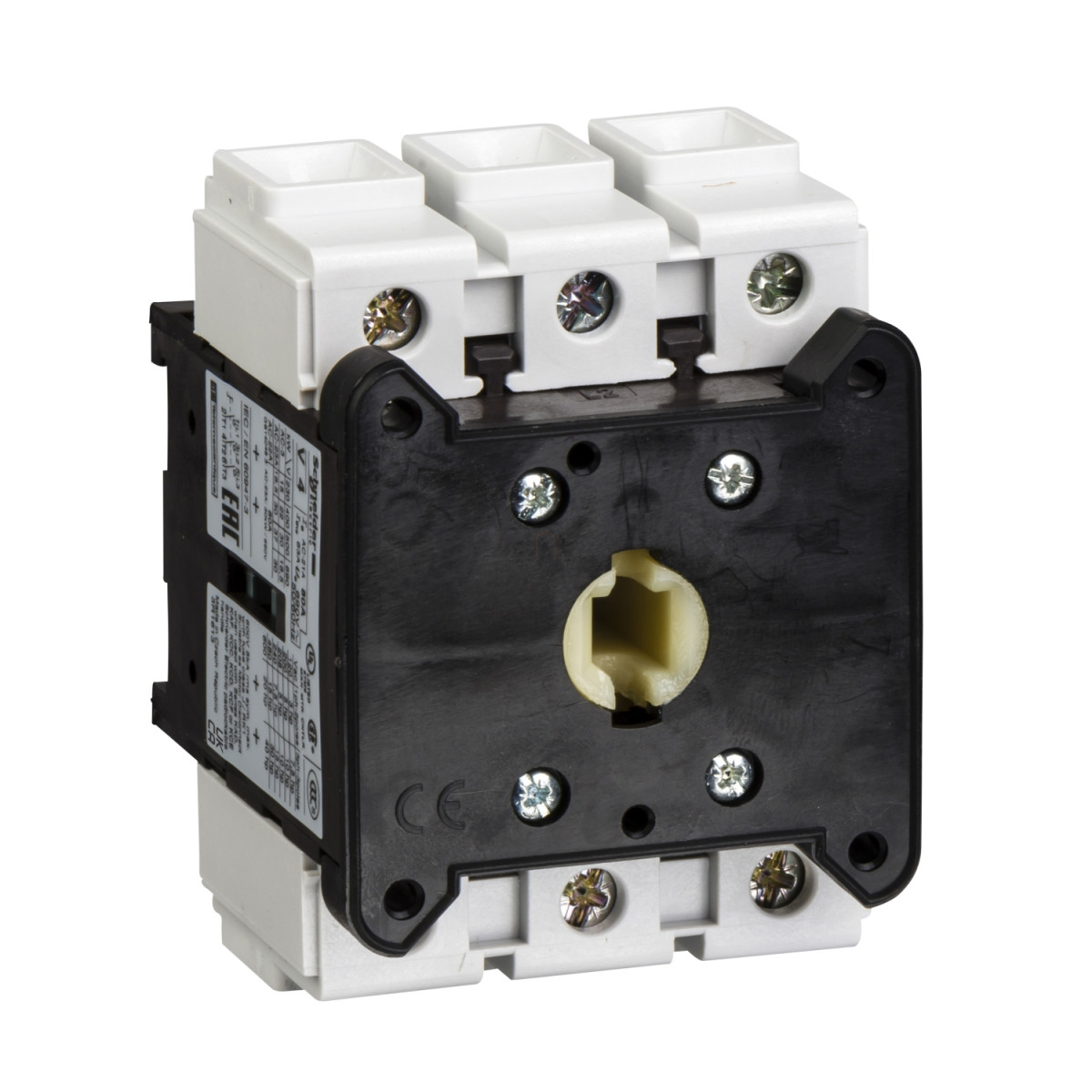

A Schneider Electric TeSys Mini-Vario V3 kapcsolótest a TeSys VARIO termékcsalád magas teljesítményű tagja, amely professzionális ipari alkalmazásokhoz készült. Ez a 3 pólusú, 63A névleges áramerősségű kapcsolótest rugalmas telepítési lehetőségeket és megbízható működést kínál.
A V3 típusú kapcsolótest 3 NO (záró) kontaktussal rendelkezik, és mind AC, mind DC hálózatokban alkalmazható. Az eszköz 50/60 Hz-es hálózati frekvenciával működik, IEC szabvány szerinti névleges működési feszültsége 690 V AC. Teljesítmény szempontjából rendkívül sokoldalú: 11 kW teljesítmény kapcsolására alkalmas 230-240 V-on AC-3 kategóriában, 18,5 kW-ra 400-415 V-on AC-3 kategóriában, valamint 22 kW-ra 500 V-on és 690 V-on is használható. Az AC-23A kategóriában még nagyobb terheléseket is kapcsolhat, például 30 kW-ot 500 V-on.
A TeSys Mini-Vario V3 kiemelkedő műszaki paraméterekkel rendelkezik. Hagyományos, szabad levegőn mért termikus áramerőssége 63 A, míg zárt térben ez az érték 50 A. Bekapcsolási képessége 630 A 400 V-on AC-21A, AC-22A és AC-23A kategóriákban, míg kikapcsolási képessége 500 A ugyanezen a feszültségen és kategóriákban. Feltételes rövidzárlati áramerőssége 10 kA 400 V-on, 63 A-es aM vagy gG biztosítékkal együtt alkalmazva. A névleges impulzus-állófeszültsége 8 kV, rövid idejű áramerősség-terhelhetősége pedig 756 A 1 másodpercig 400 V-on. Mechanikai és elektromos élettartama egyaránt 30000 kapcsolási ciklus, ami AC-21 kategóriában és DC-1...5 tartományokban is érvényes. A termék megfelel az IEC 60947-3 szabványnak és rendelkezik UL, CSA, GL és UKCA tanúsítványokkal.
A TeSys Mini-Vario V3 kapcsolótest telepítése rendkívül egyszerű. Felszerelhető szerelőlapra vagy szimmetrikus sínre, a teljesítmény áramkör csatlakoztatása csavaros kapcsokkal történik, amelyek rugalmas vezetékek esetén 16 mm², tömör vezetékek esetén pedig 25 mm² keresztmetszetig alkalmazhatók. A csatlakozások meghúzási nyomatéka 4 Nm. A termék méretei: 83 mm magasság, 60 mm szélesség és 65 mm mélység. Az eszköz IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint, így védett az ujjal való érintés ellen, de nem védett por és víz ellen.
A Schneider Electric TeSys Mini-Vario V3 kapcsolótest működési hőmérséklet-tartománya -20°C és +50°C között van, tehát szélsőséges környezeti feltételek között is megbízhatóan működik. Mechanikai robusztussága kiemelkedő, ellenáll a 10-150 Hz közötti, 1 g gyorsulású rezgéseknek az IEC 60068-2-6 szabvány szerint, valamint a 11 ms időtartamú, 30 g gyorsulású ütéseknek az IEC 60068-2-27 szabvány alapján. Tűzállósági jellemzői is kiválóak, 960°C-on is megfelel az IEC 60695-2-1 szabvány követelményeinek.
Schneider Electric TeSys Mini-Vario - V3 - 3 pólusú kapcsolótest 63A műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: V
Terméktípus: Kapcsolótest
Teljesítményszint: Magas teljesítmény
Műszaki paraméterek
Pólusok száma: 3P
Kontaktus típus és összetétel: 3 NO
Hálózat típusa: DC, AC
Hálózati frekvencia: 50/60 Hz
IEC névleges működési feszültség: 690 V AC 50/60 Hz
IEC névleges működési teljesítmény: 11 kW - 230...240 V (AC-3), 22 kW - 500 V (AC-3), 22 kW - 690 V (AC-23A), 30 kW - 500 V (AC-23A), 18.5 kW - 400...415 V (AC-3), 18.5 kW - 690 V (AC-3), 15 kW - 230...240 V (AC-23A), 22 kW - 400...415 V (AC-23A)
Névleges üzemi áram: 41.5 A AC-23 Ue: 400 V
Hagyományos szabad levegőn mért termikus áram: 63 A
Hagyományos zárt térben mért termikus áram: 50 A
Bekapcsolási képesség: 630 A - 400 V AC-21A, 630 A - 400 V AC-22A, 630 A - 400 V AC-23A
Kikapcsolási képesség: 500 A - 400 V (AC-21A), 500 A - 400 V (AC-22A), 500 A - 400 V (AC-23A)
Feltételes rövidzárlati áramerősség: 10 kA - 400 V - társított biztosíték 63 A aM, 10 kA - 400 V - társított biztosíték 63 A gG
Névleges rövidzárlati bekapcsolóképesség: 2.1 kA - 400 V csúcsérték
Szakaszos üzemmód osztály: 30
Szigetelésre való alkalmasság: Igen
Névleges impulzus-állófeszültség: 8 kV
Névleges rövid idejű áramerősség: 756 A - 400 V időtartam: 1 s
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam: 30000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozások
IEC csatlakozás: Teljesítmény áramkör: csavaros kapcsok 16 mm² - rugalmas - kábelvéggel, Teljesítmény áramkör: csavaros kapcsok 25 mm² - tömör
Meghúzási nyomaték: Teljesítmény áramkör: 4 N.m - csavaros kapcsokon
Fizikai jellemzők
Magasság: 83 mm
Szélesség: 60 mm
Mélység: 65 mm
Környezeti feltételek
Szabványok: IEC 60947-3
Termék tanúsítványok: UL, CSA, GL, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint
Védő kezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti hőmérséklet működés közben: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
