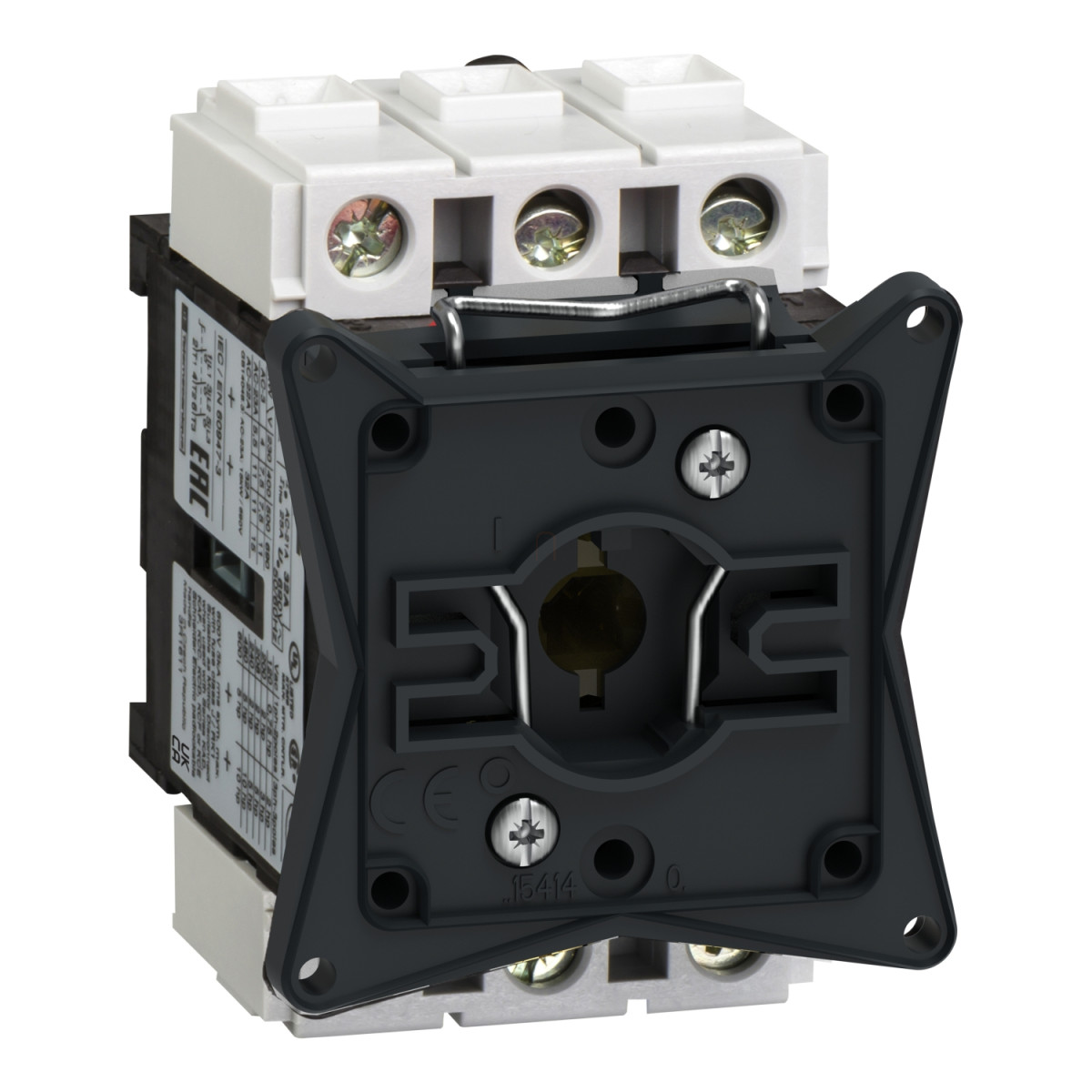

A Schneider Electric TeSys Mini-Vario V2 kapcsolótest egy sokoldalú, magas teljesítményű villamos kapcsolóeszköz, amely 3 pólusú kialakításával ideális választás ipari alkalmazásokhoz és motorvezérléshez. Ez a kompakt, mégis nagy teljesítményű kapcsolótest különösen jól használható olyan helyeken, ahol korlátozott a rendelkezésre álló hely, de szükség van a megbízható kapcsolási funkciókra.
A TeSys VARIO termékcsaládhoz tartozó V2 kapcsolótest 40A-es névleges árammal rendelkezik, és alkalmas AC és DC hálózatokban történő használatra is. A kapcsoló 3 NO (záró) kontaktust tartalmaz, és 50/60 Hz-es hálózati frekvencián működik optimálisan. A termék IEC 60947-3 szabványnak megfelelő kialakítása biztosítja a hosszú élettartamot és a megbízható működést a legkülönfélébb alkalmazási területeken is.
A V2 kapcsolótest kiemelkedő villamos paraméterei közé tartozik a 690V AC névleges üzemi feszültség, valamint a különböző üzemi teljesítmények széles skálája, amely az alkalmazási területtől függően 5,5 kW és 18,5 kW között változik. A kapcsoló névleges üzemi árama (Ie) 29A AC-23 kategóriában 400V üzemi feszültségen, míg a hagyományos szabad levegőn mért termikus áram (Ith) 40A. A kapcsolótest rendkívül robusztus kialakítású, amit a 400A bekapcsolási képesség és a 320A megszakítási kapacitás is bizonyít AC-21A, AC-22A és AC-23A kategóriákban egyaránt. A névleges feltételes zárlati áram 10 kA 400V-nál, megfelelő biztosítékkal (50A aM vagy 50A gG) védve. Az eszköz kiváló szigeteléssel rendelkezik, amit a 8 kV névleges lökőfeszültség-állóság is igazol.
A V2 kapcsolótest telepítése rendkívül egyszerű, támogatja mind a lapon, mind a szimmetrikus sínre történő szerelést. A csatlakoztatás csavaros kapcsokkal történik, amely lehetővé teszi tömör vezetékek esetén akár 10 mm², hajlékony, érvéghüvelyes vezetékek esetén pedig 6 mm² keresztmetszetű vezetékek bekötését is. A csavaros kapcsok meghúzási nyomatéka 2,1 Nm. A termék méretei kompaktak: 74 mm magasság, 55 mm szélesség és 60 mm mélység, a tömege mindössze 0,2 kg.
A TeSys Mini-Vario V2 kapcsolótest kiemelkedő mechanikai és elektromos tartóssággal bír: mechanikai élettartama 100000 kapcsolási ciklus, míg elektromos élettartama AC-21 kategóriában szintén 100000, DC-1...5 kategóriákban pedig 30000 ciklus. A termék IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint. A kapcsolótest ellenáll a különböző mechanikai behatásoknak, mint a 10-150 Hz közötti rezgések (1 gn) és a 11 ms időtartamú, 30 Gn erősségű lökések. A termék működési hőmérséklettartománya -20°C és +50°C között van, tűzállósága pedig 960°C az IEC 60695-2-1 szabvány szerint. A Schneider Electric TeSys Mini-Vario V2 kapcsolótest számos nemzetközi tanúsítvánnyal rendelkezik, többek között UL, CSA, GL, UKCA és CCC minősítésekkel, amely bizonyítja a termék kiváló minőségét és megbízhatóságát a nemzetközi piacokon is.
TeSys Mini-Vario V2 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Termék neve: TeSys VARIO
Eszköz rövid neve: V
Terméktípus: Kapcsolótest
Teljesítményszint: Magas teljesítményű
Szerelés
Szerelési lehetőségek: Lap, Szimmetrikus sín
Műszaki paraméterek
Pólusok száma: 3P
Kontaktus típus és összetétel: 3 NO
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban:
11 kW 400...415 V (AC-3)
11 kW 690 V (AC-3)
15 kW 500 V (AC-3)
15 kW 690 V (AC-23A)
18,5 kW 500 V (AC-23A)
5,5 kW 230...240 V (AC-3)
7,5 kW 230...240 V (AC-23A)
15 kW 400...415 V (AC-23A)
Névleges üzemi áram [Ie]: 29 A AC-23 Ue: 400 V
Hagyományos szabad levegőn mért termikus áram [Ith]: 40 A
Hagyományos zárt termikus áram [Ithe]: 32 A
Bekapcsolási képesség (I Rms):
400 A 400 V AC-21A
400 A 400 V AC-22A
400 A 400 V AC-23A
Megszakítási kapacitás:
320 A 400 V (AC-21A)
320 A 400 V (AC-22A)
320 A 400 V (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V - hozzárendelt biztosíték 50 A aM vagy 50 A gG
Névleges rövid idejű bekapcsolási kapacitás [Icm]: 1 kA 400 V csúcsértéknél
Szakaszos üzem osztály: 30
Leválasztásra alkalmas: Igen
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges rövid idejű áramerősség [Icw]: 480 A 400 V időtartam: 1 s
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozás
IEC csatlakozás: Erőátviteli áramkör: csavaros kapocs 10 mm² - tömör, Erőátviteli áramkör: csavaros kapocs 6 mm² - hajlékony - érvéghüvelyezve
Meghúzási nyomaték: Erőátviteli áramkör: 2,1 Nm - csavaros kapcsokon
Méretek
Magasság: 74 mm
Szélesség: 55 mm
Mélység: 60 mm
Környezet
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, CSA, GL, UKCA, CCC
Védettségi fokozat: IP20 az IEC 60529 szerint
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
