A Schneider Electric TeSys VARIO sorozatának V1 jelzésű, 3 pólusú kapcsolóteste kiváló választás magas teljesítményigényű ipari alkalmazásokhoz. Ez a 32A névleges áramerősségű kapcsolótest a TeSys termékcsalád részeként megbízható megoldást kínál különböző kapcsolási feladatokra mind váltakozó áramú (AC), mind egyenáramú (DC) hálózatokon.
A V1 jelzésű kapcsolótest 3 NO (normally open) érintkezővel rendelkezik, és akár 690V AC üzemi feszültségig használható 50/60 Hz hálózati frekvencián. Az eszköz kiemelkedő teljesítményt nyújt különböző alkalmazási kategóriákban: AC-23A kategóriában 5,5 kW (230...240V), 11 kW (400...415V), és 15 kW (690V) teljesítményig terhelhető, míg AC-3 motorvezérlési kategóriában 1,5 kW (230...240V), 7,5 kW (400...415V és 500V), valamint 7,5 kW (690V) teljesítményig alkalmazható. A névleges üzemi áram 21,8 A AC-23 kategóriában 400V feszültségen, míg a hagyományos szabad levegőben mért termikus áram 32 A, zárt kivitelben pedig 25 A.
A kapcsolótest kimagasló műszaki paraméterekkel büszkélkedhet: 320 A bekapcsolási képesség és 250 A megszakítási képesség 400V feszültségen az AC-21A, AC-22A és AC-23A alkalmazási kategóriákban. Feltételes rövidzárlati árama 10 kA 400V feszültségen, 35A aM vagy 35A gG biztosítékkal társítva. A névleges rövid idejű zárlati áramot (Icw) 384A értékkel jellemezhetjük 400V feszültségen, 1 másodperc időtartamra. A névleges lökőfeszültség-állóság (Uimp) 8 kV. A mechanikai élettartama 100000 kapcsolási ciklus, míg elektromos élettartama AC-21 kategóriában szintén 100000 ciklus, DC-1...5 kategóriákban pedig 30000 ciklus.
A TeSys V1 kapcsolótest telepítése és használata rendkívül praktikus. Szimmetrikus sínre vagy lemezre szerelhető, és csavarkötésű kapcsokkal rendelkezik: a teljesítmény áramkörök esetében 10 mm² tömör vagy 6 mm² rugalmas vezetékek fogadására alkalmas, 2,1 Nm meghúzási nyomatékkal. Méretei kompakt kialakítást tesznek lehetővé: 74 mm magas, 55 mm széles és 60 mm mély, tömege mindössze 0,2 kg. IP20-as védettségi fokozata biztosítja az alapvető érintésvédelmet, míg a TC felületvédelmi kezelés hosszú élettartamot garantál. Az eszköz széles hőmérséklet-tartományban, -20°C és +50°C között üzemeltethető, valamint 960°C-os tűzállósági tulajdonsággal rendelkezik az IEC 60695-2-1 szabvány szerint.

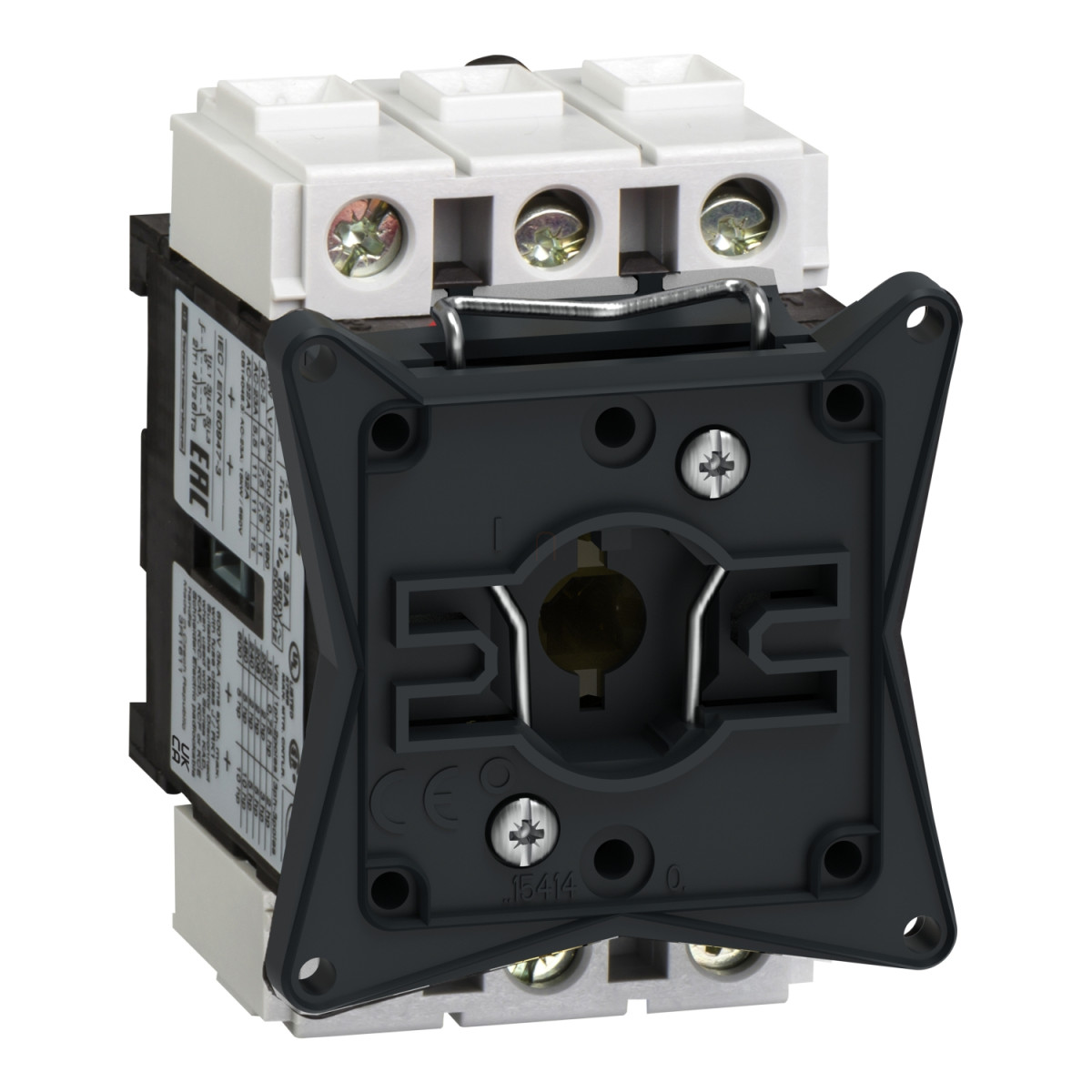

Schneider Electric TeSys Mini-Vario - V1 - 3 pólusú kapcsolótest 32A műszaki adatok
Általános adatok
Termékcsalád: TeSys
Termék neve: TeSys VARIO
Eszköz rövid neve: V
Terméktípus: Kapcsolótest
Teljesítményszint: Magas teljesítmény
Műszaki jellemzők
Pólusok száma: 3P
Érintkezők típusa és összetétele: 3 NO
Hálózati típus: AC, DC
Hálózati frekvencia: 50/60 Hz
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény: 11 kW 500 V (AC-23A), 15 kW 690 V (AC-23A), 1,5 kW 230...240 V (AC-3), 7,5 kW 500 V (AC-3), 7,5 kW 690 V (AC-3), 5,5 kW 230...240 V (AC-23A), 11 kW 400...415 V (AC-23A), 7,5 kW 400...415 V (AC-3)
Névleges üzemi áram [Ie]: 21,8 A AC-23 Ue: 400 V
Hagyományos szabad levegőben mért termikus áram [Ith]: 32 A
Hagyományos zárt kivitelben mért termikus áram [Ithe]: 25 A
Bekapcsolási képesség (I Rms): 320 A 400 V AC-21A, 320 A 400 V AC-22A, 320 A 400 V AC-23A
Megszakítási képesség: 250 A 400 V (AC-21A), 250 A 400 V (AC-22A), 250 A 400 V (AC-23A)
Feltételes rövidzárlati áram: 10 kA 400 V - 35 A aM biztosítékkal, 10 kA 400 V - 35 A gG biztosítékkal
Névleges zárlati bekapcsolási képesség [Icm]: 1 kA 400 V csúcsértéken
Szakaszos üzemeltetési osztály: 30
Leválasztási alkalmasság: Igen
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges rövid idejű zárlati áram [Icw]: 384 A 400 V időtartam: 1 s
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakoztatás és szerelés
IEC csatlakozási mód: Teljesítmény áramkör: csavarkötésű kapcsok 10 mm² - tömör, Teljesítmény áramkör: csavarkötésű kapcsok 6 mm² - rugalmas - érvéghüvellyel
Meghúzási nyomaték: Teljesítmény áramkör: 2,1 N.m - csavarkötésű kapcsokon
Szerelési tartó: Szimmetrikus sín, Lemez
Méretek és környezet
Magasság: 74 mm
Szélesség: 55 mm
Mélység: 60 mm
Védettségi szint: IP20 az IEC 60529 szerint
Felületvédelmi kezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti működési hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, CSA, GL, UKCA, CCC
