A Schneider Electric TeSys VARIO termékcsalád V02 típusú, 3 pólusú kapcsolótest egy nagy teljesítményű, ipari alkalmazásokhoz kifejlesztett kapcsoló megoldás. Ez a sokoldalú kapcsolótest ideális választás különböző villamos rendszerekhez, ahol megbízható teljesítményre és hosszú élettartamra van szükség.
A TeSys VARIO V02 modell 3 záró (NO) érintkezővel rendelkezik, és mind AC, mind DC hálózatokhoz használható 50/60 Hz frekvencián. A kapcsoló IEC szerinti névleges üzemi feszültsége 690 V AC, ami kiváló alkalmazhatóságot biztosít ipari környezetben. A termék különböző teljesítménytartományokban használható, a felhasználási területtől függően: 3 kW 400-415 V-on, 4 kW 500 V-on, 1,5 kW 230-240 V-on AC-3 kapcsolási kategóriában, illetve 5,5 kW 500 V-on, 5,5 kW 690 V-on, 7,5 kW 690 V-on, 3 kW 230-240 V-on és 4 kW 400-415 V-on AC-23A kategóriában. A névleges üzemi árama 8,1 A AC-23 kategóriában 400 V-on, míg a hagyományos, szabad levegőben mért hőterhelési árama 12 A. Zárt térben ez az érték 10 A-ra csökken.
A Schneider Electric TeSys VARIO V02 modell kiemelkedő bekapcsolási képességgel rendelkezik: 120 A 400 V-on AC-21A, AC-22A és AC-23A kategóriákban. Szakítóképessége szintén 120 A 400 V-on mindhárom említett kapcsolási kategóriában. A feltételes rövidzárlati árama 10 kA 400 V-on, 12 A-es aM vagy gG biztosítékkal társítva. A névleges bekapcsolási zárlati teljesítménye (Icm) 1 kA 400 V-on csúcsértékben. A termék 30-as szakaszos üzemű kategóriába tartozik, és alkalmas leválasztásra is.
A kapcsolótest impulzus-feszültségtűrése 8 kV, míg a névleges rövid idejű (1 másodperc) zárlati áram tűrése 300 A 400 V-on. Mechanikai tartóssága kiemelkedő, akár 100 000 kapcsolási ciklusra is képes. Elektromos tartósság tekintetében 100 000 ciklus AC-21 kategóriában, illetve 30 000 ciklus DC-1, DC-2, DC-3, DC-4 és DC-5 kategóriákban. Az IEC terminál csatlakozás csavaros kapcsokkal történik, ami alkalmas 10 mm² tömör vagy 6 mm² hajlékony - érvéghüvelyezett vezetékek fogadására. A csavaros kapcsok meghúzási nyomatéka 2,1 Nm.
A TeSys VARIO V02 kompakt kialakítású, méretei: 74 mm magasság, 55 mm szélesség és 60 mm mélység, míg súlya mindössze 0,2 kg. Szerelése történhet lemezre vagy szimmetrikus sínre. A termék IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, és TC védőkezeléssel van ellátva. Mechanikai robusztussága kiváló, ellenáll a 10-150 Hz frekvenciatartományú rezgéseknek (1 gn) az IEC 60068-2-6 szerint, valamint a 11 ms időtartamú ütéseknek (30 Gn) az IEC 60068-2-27 szabvány alapján. A kapcsolótest -20°C és +50°C közötti környezeti hőmérsékleten üzemeltethető, és tűzállósága 960°C az IEC 60695-2-1 szabványnak megfelelően. A TeSys VARIO V02 modell számos tanúsítvánnyal rendelkezik, többek között UL, CSA, GL, UKCA és CCC minősítésekkel, az IEC 60947-3 szabvány előírásainak megfelelően.

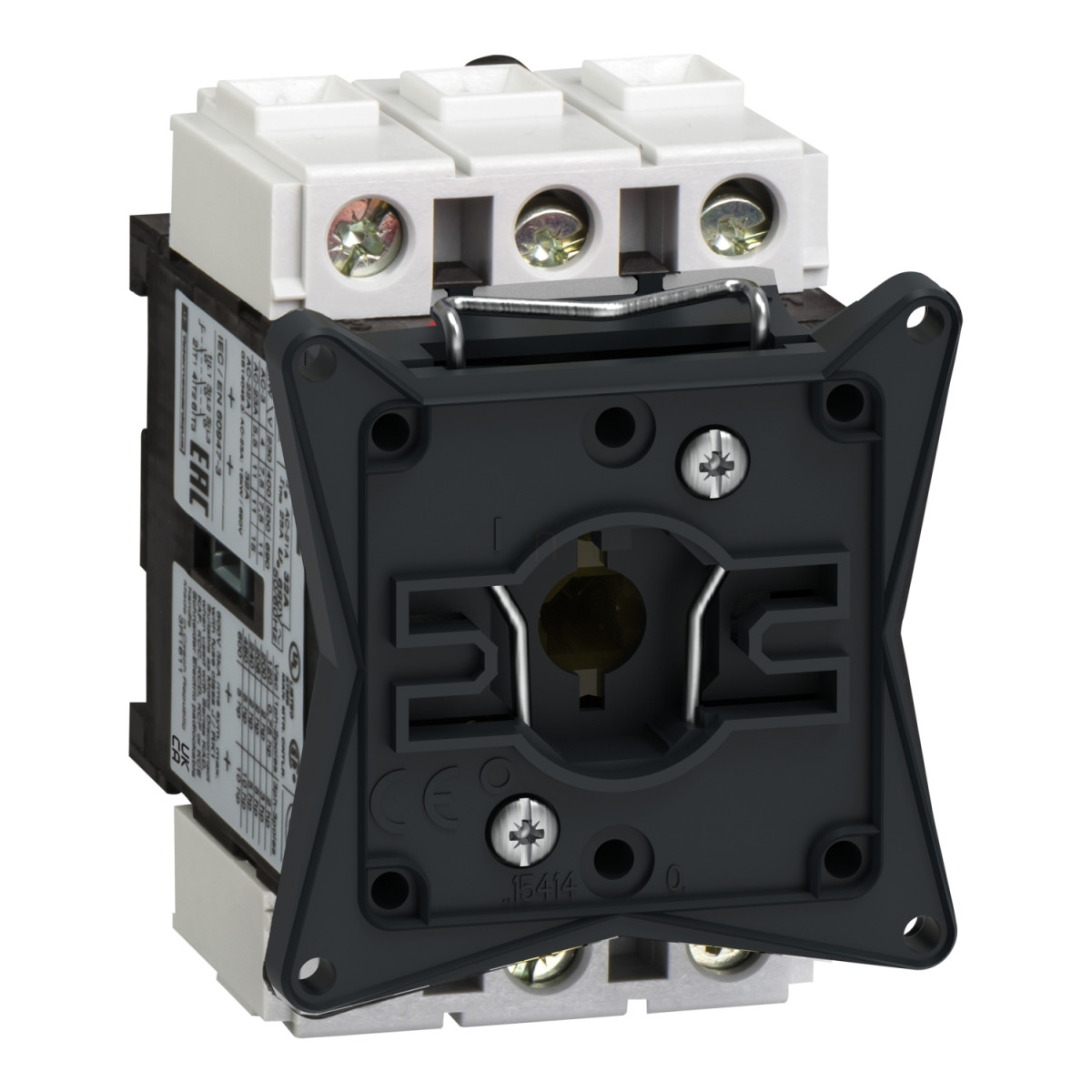

Schneider Electric TeSys Mini-Vario - V02 - 3 pólusú kapcsolótest 12A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Rövid név: V
Terméktípus: Kapcsolótest
Telepítési jellemzők
Rögzítés: Lemez, Szimmetrikus sín
Teljesítményszint: Nagy teljesítmény
Pólusok száma: 3P
Érintkezők típusa és összetétele: 3 NO
Villamos jellemzők
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény: 3 kW 400...415 V (AC-3), 4 kW 500 V (AC-3), 1,5 kW 230...240 V (AC-3), 5,5 kW 500 V (AC-23A), 5,5 kW 690 V (AC-3), 7,5 kW 690 V (AC-23A), 3 kW 230...240 V (AC-23A), 4 kW 400...415 V (AC-23A)
Névleges üzemi áram: 8,1 A AC-23 Ue: 400 V
Hagyományos szabad levegőn mért termikus áram: 12 A
Hagyományos zárt térben mért termikus áram: 10 A
Bekapcsolási képesség: 120 A 400 V AC-21A, 120 A 400 V AC-22A, 120 A 400 V AC-23A
Szakítóképesség: 120 A 400 V (AC-21A), 120 A 400 V (AC-22A), 120 A 400 V (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V - társított 12 A aM biztosítékkal, 10 kA 400 V - társított 12 A gG biztosítékkal
Névleges bekapcsolási zárlati teljesítmény: 1 kA 400 V csúcsértéknél
Szakaszos üzemmód osztály: 30
Leválasztásra alkalmas: Igen
Névleges impulzus-feszültségtűrés: 8 kV
Névleges rövid idejű zárlati áramerősség: 300 A 400 V időtartam: 1 s
Mechanikai jellemzők
Mechanikai élettartam: 100000 ciklus
Villamos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1, 30000 ciklus DC-2, 30000 ciklus DC-3, 30000 ciklus DC-4, 30000 ciklus DC-5
IEC terminál csatlakozás: Erősáramú kör: csavaros kapocs 10 mm² - tömör, Erősáramú kör: csavaros kapocs 6 mm² - hajlékony - érvéghüvellyel
Meghúzási nyomaték: Erősáramú kör: 2,1 N.m - csavaros kapcsokon
Magasság: 74 mm
Szélesség: 55 mm
Mélység: 60 mm
Terméksúly: 0,2 kg
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, CSA, GL, UKCA, CCC
Védettségi szint: IP20 az IEC 60529 szerint
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti működési hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
