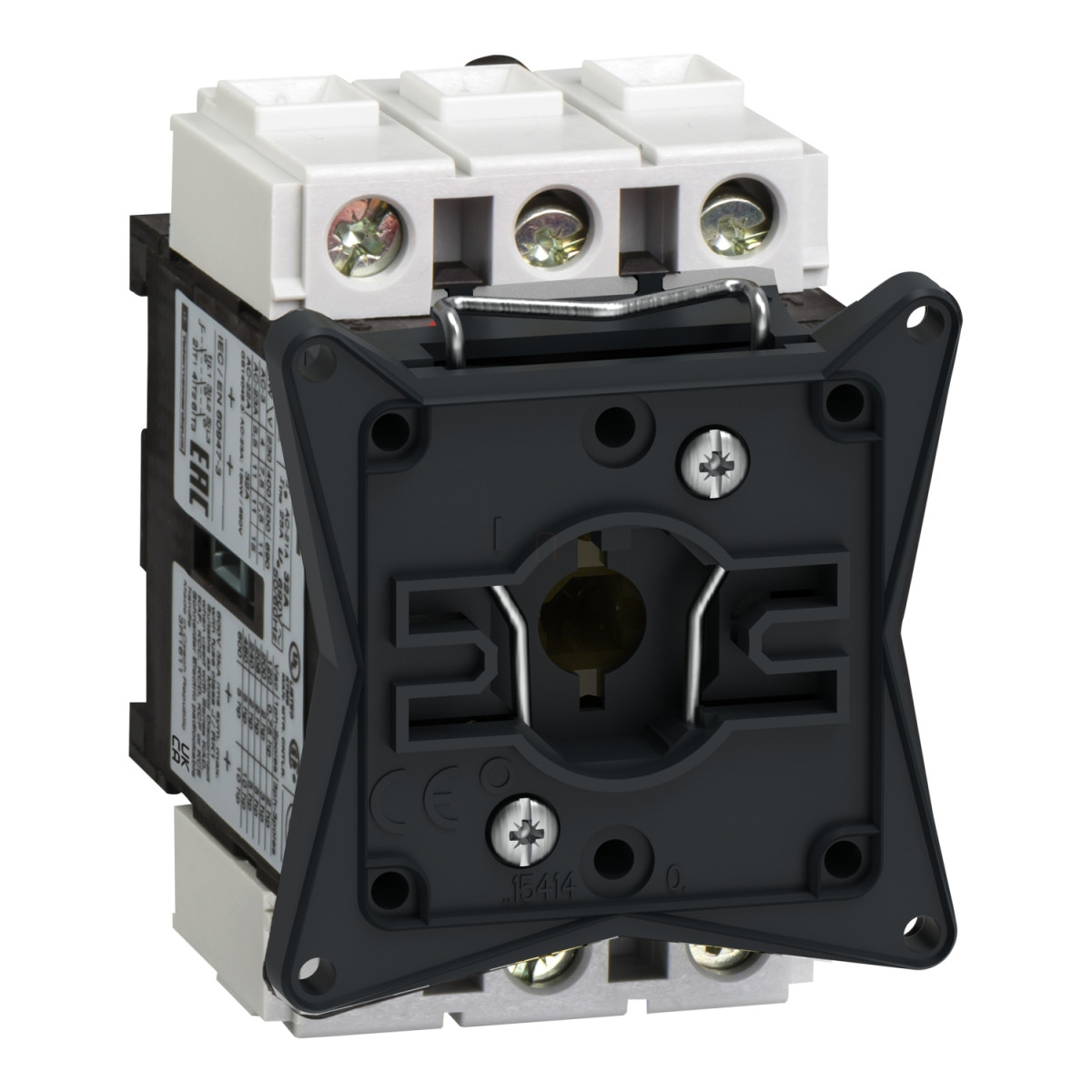

A Schneider Electric TeSys Mini-Vario V01 kapcsolótest egy innovatív, kompakt méretű és nagy teljesítményű villamossági kapcsolóelem, amely kiváló megoldást kínál különböző ipari alkalmazásokhoz. Ez a 3 pólusú, 20A-es kapcsolótest a TeSys termékcsalád része, amely a Schneider Electric megbízható és magas minőségű ipari vezérlőeszközeinek kiemelkedő sorozata.
A TeSys Mini-Vario V01 kapcsolótest különlegessége a kis méretekben rejlő nagy teljesítmény. Mindössze 74 mm magassággal, 55 mm szélességgel és 60 mm mélységgel rendelkezik, ugyanakkor kiváló elektromos paraméterekkel büszkélkedhet. A kapcsolótest 3 NO (záró) érintkezővel rendelkezik, és mind AC, mind DC hálózatokban használható 50/60 Hz hálózati frekvencia mellett. A névleges üzemi feszültség (Ue) akár 690 V AC is lehet, és többféle teljesítményszinten működtethető: 11 kW 690 V-on (AC-23A), 3 kW 230-240 V-on (AC-3), 4 kW 400-415 V-on (AC-3), 5,5 kW 500 V-on (AC-3), 7,5 kW 500 V-on (AC-23A), 7,5 kW 690 V-on (AC-3), 4 kW 230-240 V-on (AC-23A), valamint 5,5 kW 400-415 V-on (AC-23A).
A TeSys Mini-Vario V01 kapcsolótest további fontos elektromos tulajdonságai közé tartozik a 20 A-es hagyományos szabad levegőben mért hőáram (Ith) és a 16 A-es hagyományos zárt hőáram (Ithe). Kiemelkedő a 200 A-es bekapcsolási kapacitás 400 V-on (AC-21A, AC-22A, AC-23A), valamint ugyanilyen értékű a megszakítóképesség is. A feltételes zárlati áram 10 kA 400 V-on 20 A-es aM vagy gG biztosítékkal, míg a zárlati bekapcsolóképesség 1 kA 400 V-on csúcsértéken. Ezek a paraméterek kivételes teljesítményt és megbízhatóságot biztosítanak a mindennapi ipari alkalmazásokban.
A termék mechanikai és elektromos tartóssága szintén figyelemre méltó: 100000 ciklus mechanikai élettartam, valamint AC-21 üzemmódban 100000 ciklus, DC-1...5 üzemmódban pedig 30000 ciklus elektromos élettartam. A kapcsolótest IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint, és számos nemzetközi tanúsítvánnyal büszkélkedhet, mint például UL, CSA, GL, UKCA és CCC. A V01 kapcsolótest -20 és +50 °C közötti környezeti hőmérsékleten működtethető, és 960 °C-os tűzállósággal rendelkezik az IEC 60695-2-1 szabványnak megfelelően. A telepítés rendkívül egyszerű: szimmetrikus sínre vagy lemezre szerelhető, és a csatlakoztatás csavaros kapcsokkal történik (tömör kábelek esetén 10 mm², hajlékony kábelek esetén 6 mm² kábelkeresztmetszetig). A csatlakozók meghúzási nyomatéka 2,1 Nm.
Schneider Electric TeSys Mini-Vario - V01 - 3 pólusú kapcsolótest 20A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: V
Terméktípus: Kapcsolótest
Kiegészítő információk
Rögzítési mód: Szimmetrikus sín, Lemez
Teljesítmény szint: Magas teljesítmény
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
Hálózat típus: AC, DC
Hálózati frekvencia: 50/60 Hz
Elektromos paraméterek
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 11 kW 690 V-on (AC-23A), 3 kW 230-240 V-on (AC-3), 4 kW 400-415 V-on (AC-3), 5,5 kW 500 V-on (AC-3), 7,5 kW 500 V-on (AC-23A), 7,5 kW 690 V-on (AC-3), 4 kW 230-240 V-on (AC-23A), 5,5 kW 400-415 V-on (AC-23A)
Névleges üzemi áram [Ie]: 11 A AC-23 Ue: 400 V
Hagyományos szabad levegőben mért hőáram [Ith]: 20 A
Hagyományos zárt hőáram [Ithe]: 16 A
Bekapcsolási kapacitás (I Rms): 200 A 400 V-on AC-21A, 200 A 400 V-on AC-22A, 200 A 400 V-on AC-23A
Megszakítóképesség: 200 A 400 V-on (AC-21A), 200 A 400 V-on (AC-22A), 200 A 400 V-on (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V-on - társított biztosíték 20 A aM, 10 kA 400 V-on - társított biztosíték 20 A gG
Névleges zárlati bekapcsolóképesség [Icm]: 1 kA 400 V-on csúcsértéken
Szakaszos üzem osztály: 30
Szigetelésre alkalmas: Igen
Névleges impulzus állóképesség [Uimp]: 8 kV
Névleges rövid idejű áramtartás Rms [Icw]: 300 A 400 V-on időtartam: 1 s
Mechanikai tulajdonságok
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
IEC csatlakozó típus: Tápáramkör: csavaros kapocs 10 mm² - tömör, Tápáramkör: csavaros kapocs 6 mm² - hajlékony - kábelvéggel
Meghúzási nyomaték: Tápáramkör: 2,1 N.m - csavaros kapcsokon
Fizikai paraméterek
Magasság: 74 mm
Szélesség: 55 mm
Mélység: 60 mm
Környezeti tulajdonságok
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, CSA, GL, UKCA, CCC
Védettségi fokozat: IP20 az IEC 60529 szerint
Védelmi kezelés: TC
Mechanikai szilárdság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
