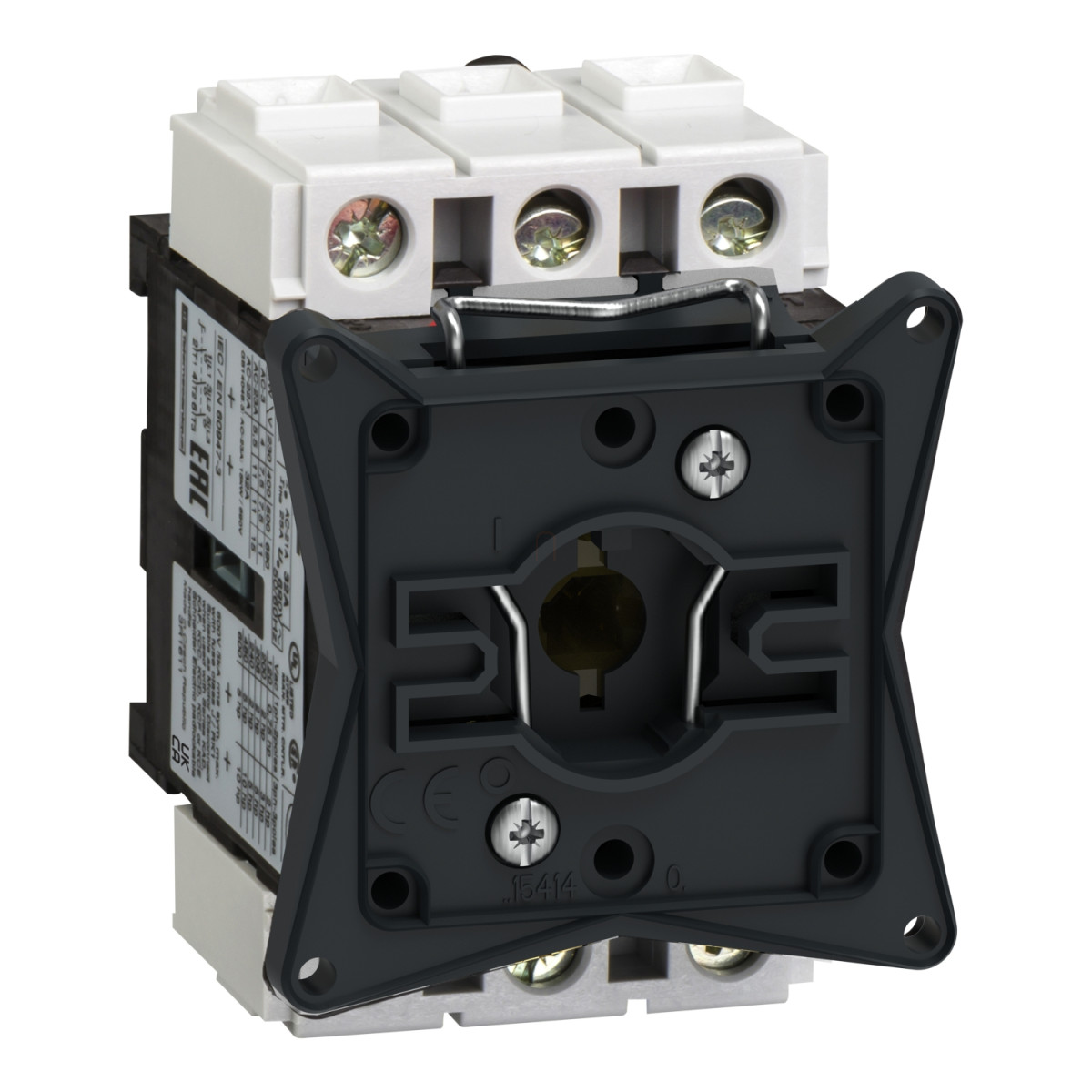

A Schneider Electric TeSys VARIO termékcsaládhoz tartozó V0 jelzésű, 3 pólusú kapcsolótest kiváló választás ipari alkalmazásokhoz, ahol megbízható kapcsolási megoldásra van szükség. Ez a nagy teljesítményű kapcsolótest 25A-es névleges árammal rendelkezik, és számos különböző alkalmazási területen használható.
A TeSys VARIO V0 kapcsolótest 3 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, és alkalmas mind AC, mind DC hálózatokban történő használatra. A készülék 50/60 Hz-es hálózati frekvencián működik, és IEC szabvány szerint 690 V AC üzemi feszültségig használható. Különösen figyelemre méltó a készülék sokoldalúsága, amely lehetővé teszi a különféle teljesítményszintű alkalmazásokat: 11 kW teljesítményig 500 V feszültségen (AC-23A), 11 kW teljesítményig 690 V feszültségen (AC-3), valamint 15 kW teljesítményig 690 V feszültségen (AC-23A). Emellett alkalmas 4 kW teljesítményig 230-240 V feszültségen (AC-3), 5,5 kW teljesítményig 400-415 V feszültségen (AC-3), és 7,5 kW teljesítményig 500 V feszültségen (AC-3) történő alkalmazásokra is.
A TeSys VARIO V0 kapcsolótest műszaki szempontból kiemelkedő paraméterekkel rendelkezik. A készülék hagyományos, szabad levegőben mért termikus árama 25A, míg a zárt térben mért termikus árama 20A. Bekapcsolási képessége 250A 400V-on (AC-21A, AC-22A és AC-23A esetén), megszakítási képessége pedig 200A 400V-on (AC-21A, AC-22A és AC-23A esetén). A rövidzárlati feltételes névleges áram 10 kA 400V-on 25A aM vagy gG biztosítóval társítva. A névleges lökőfeszültség-állóság 8 kV, a rövid idejű megengedett áram 300A 400V-on 1 másodperc időtartamig. A mechanikai élettartam 100 000 kapcsolási ciklus, az elektromos élettartam pedig 100 000 ciklus AC-21 esetén, illetve 30 000 ciklus DC-1...5 esetén. A kapcsoló alkalmas leválasztásra (szekcionálásra) is, ami fontos szempont a biztonságos üzemeltetés szempontjából.
A termék telepítése egyszerű, szimmetrikus sínre vagy lapra szerelhető. A csatlakoztatás csavaros kapcsokkal történik, a teljesítmény áramkör esetében 10 mm² tömör vagy 6 mm² rugalmas, kábelvéggel ellátott vezetékekkel. A csavaros kapcsok meghúzási nyomatéka 2,1 Nm. A kapcsolótest méretei kompaktak: 74 mm magasság, 55 mm szélesség és 60 mm mélység, súlya mindössze 0,2 kg. Védettsége IP20 az IEC 60529 szabvány szerint, ami megfelelő védelmet nyújt a készülék számára normál ipari környezetben. A készülék -20°C és +50°C közötti környezeti hőmérsékleten üzemeltethető, és megfelel a szigorú IEC 60947-3 szabványnak. A Schneider Electric TeSys Mini-Vario V0 kapcsolótest számos nemzetközi tanúsítvánnyal rendelkezik, beleértve az UL, CSA, GL, UKCA és CCC tanúsítványokat.
Schneider Electric TeSys Mini-Vario - V0 - 3 pólusú kapcsolótest 25A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Rövid terméknév: V
Terméktípus: Kapcsolótest
Kiegészítő információk
Szerelési mód: Szimmetrikus sín vagy Lap
Teljesítmény szint: Nagy teljesítményű
Pólusok száma: 3P
Érintkező típusa és összetétele: 3 NO
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
Teljesítmény jellemzők
IEC névleges üzemi teljesítmény (W): 11 kW 500 V-on (AC-23A), 11 kW 690 V-on (AC-3), 15 kW 690 V-on (AC-23A), 4 kW 230-240 V-on (AC-3), 5.5 kW 400-415 V-on (AC-3), 7.5 kW 500 V-on (AC-3), 5.5 kW 230-240 V-on (AC-23A), 7.5 kW 400-415 V-on (AC-23A)
Névleges üzemi áram: 14.5 A AC-23 Ue: 400 V
Konvencionális szabad levegőben mért termikus áram: 25 A
Konvencionális zárt térben mért termikus áram: 20 A
Elektromos paraméterek
Bekapcsolási képesség (I Rms): 250 A 400 V-on AC-21A, 250 A 400 V-on AC-22A, 250 A 400 V-on AC-23A
Megszakítási képesség: 200 A 400 V-on (AC-21A), 200 A 400 V-on (AC-22A), 200 A 400 V-on (AC-23A)
Feltételes rövidzárlati névleges áram: 10 kA 400 V-on - társított biztosító 25 A aM, 10 kA 400 V-on - társított biztosító 25 A gG
Névleges rövidzárlati bekapcsolási képesség: 1 kA 400 V-on csúcsértéknél
Szakaszos üzem osztály: 30
Alkalmasság leválasztásra: Igen
Névleges lökőfeszültség-állóság: 8 kV
Névleges rövid idejű áramtartás: 300 A 400 V-on időtartam: 1 s
Mechanikai jellemzők
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
IEC csatlakozási módszer: Teljesítmény áramkör: csavaros kapcsok 10 mm² - tömör, Teljesítmény áramkör: csavaros kapcsok 6 mm² - rugalmas - kábelvéggel
Meghúzási nyomaték: Teljesítmény áramkör: 2.1 N.m - csavaros kapcsokon
Méretek (magasság x szélesség x mélység): 74 mm x 55 mm x 60 mm
Környezeti feltételek
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, CSA, GL, UKCA, CCC
Védettségi fokozat: IP20 az IEC 60529 szerint
Védőkezelés: TC
Mechanikai robusztság: Rezgés 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütés 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
