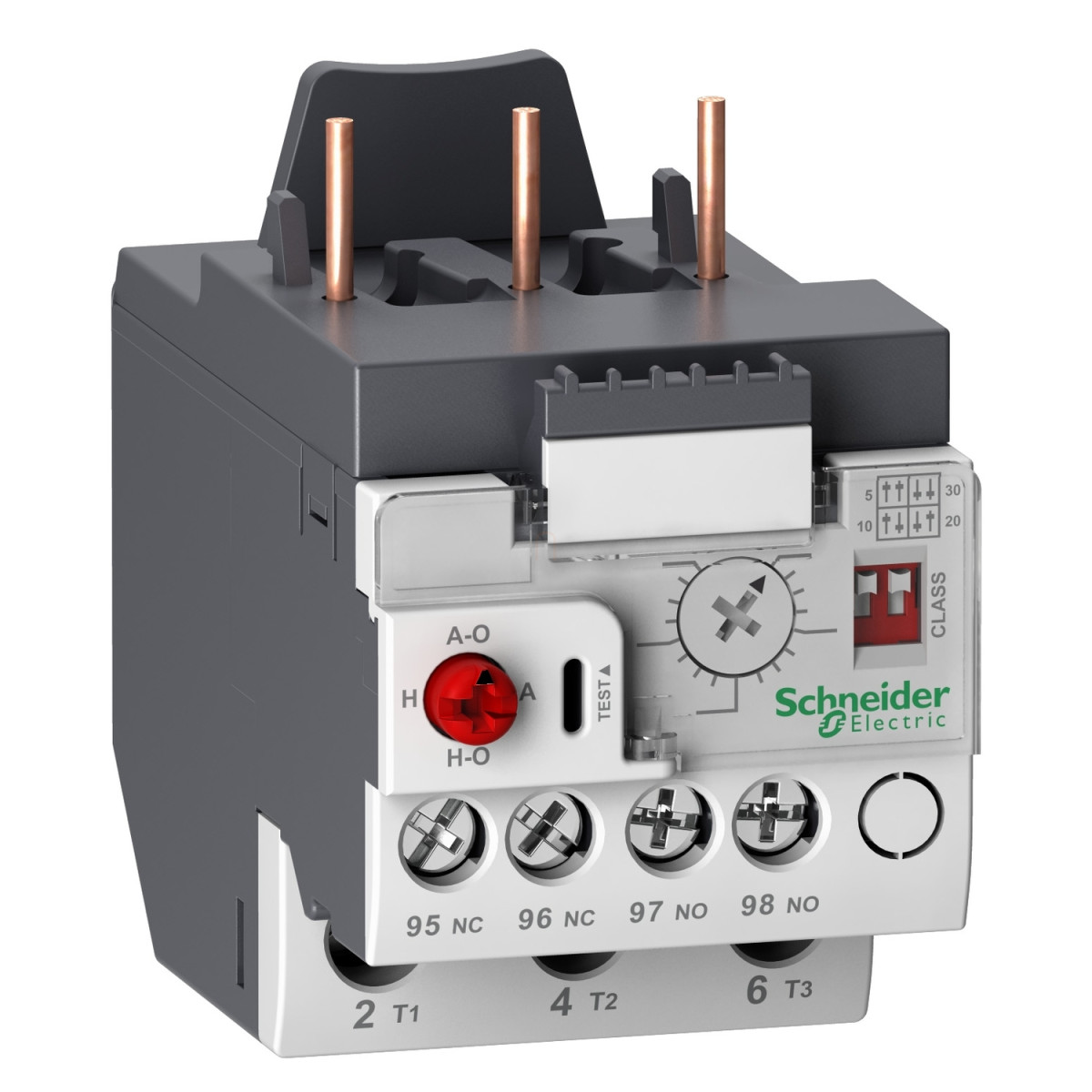

A Schneider Electric TeSys LR9 termékcsalád LR9D32 elektronikus hőkioldó relé professzionális megoldást kínál a motorvédelem területén. Ez a modern túlterhelés-védelmi eszköz kiváló alternatívát jelent a hagyományos termikus kioldókkal szemben, mivel precízebb védelmet és szélesebb beállítási lehetőségeket biztosít a háromfázisú motorok számára.
Az LR9D32 modell 6,4-32 A közötti áramerősség tartományban használható, így ideális közepes teljesítményű ipari motorok védelmére. Kompatibilis a TeSys LC1D kontaktor sorozat több tagjával is, beleértve az LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 és LC1D38 típusokat. Az elektronikus kialakítás lehetővé teszi a 5-30 osztályú hőkioldási karakterisztika beállítását, így a motor indítási jellemzőihez és a terhelési profilhoz optimalizálható a védelem.
A készülék kiemelkedő elektromágneses zavartűréssel rendelkezik - 6 kV impulzus-feszültséget és 2 kV túlfeszültséget képes elviselni, ami ipari környezetben is megbízható működést garantál. A relé érzékeli a fáziskiesést is: ha a fázisok közötti különbség meghaladja a 40%-ot, 3 másodpercen belül leold az IEC 60947-4-1 szabványnak megfelelően. A vezérlés rendkívül egyszerű a színkódolt kezelőszerveknek köszönhetően: piros nyomógomb a leállításhoz és manuális visszaállításhoz, piros gomb az automatikus visszaállításhoz, szürke tárcsa a teljes terhelési áram beállításához, valamint fehér mikrokapcsolók a kioldási osztály beállításához. Az automatikus visszaállítási idő 1,5-4 perc között van, ami a legtöbb alkalmazáshoz optimális.
A TeSys LR9D32 elektronikus hőkioldó telepítése rendkívül rugalmas - felszerelhető közvetlenül a kontaktor alá, lemezre vagy sínre speciális tartozékokkal. A csatlakozások csavaros kapcsokkal történnek: a vezérlőáramkörhöz 2,5 mm² keresztmetszetű, a teljesítményáramkörhöz 16 mm² keresztmetszetű tömör vagy rugalmas kábel használható. A megfelelő meghúzási nyomaték a vezérlőáramkörhöz 0,8 Nm, a teljesítményáramkörhöz 3,1 Nm. A készülék kompakt méretű: magassága 72,5 mm, szélessége 45 mm, mélysége pedig 79,9 mm.
Schneider Electric TeSys LR9 - LR9D32 - Elektronikus hőkioldó 6.4 - 32 A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRD
Eszköz rövid neve: LR9D
Termék típusa: Elektronikus termikus túlterhelés-védő relé
Relé alkalmazása: Motorvédelem
Kompatibilitás: LC1D09, LC1D25, LC1D32, LC1D38, LC1D12, LC1D18
Termikus túlterhelési osztály: 5-30 osztály
Termikus védelmi beállítási tartomány: 6,4-32 A
Teljesítményfelvétel: 300 mW
Szerelési mód: Kontaktor alatt, Lemezen (speciális tartozékokkal), Sínen (speciális tartozékokkal)
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V teljesítmény áramkör, 660 V jelzőáramkör
Névleges szigetelési feszültség [Ui]: Teljesítmény áramkör: 1000 V, Jelzőáramkör: 690 V
Kioldási küszöb: 1,25 In az IEC 60947-4-1 szerint
Vezérlési típus: Piros nyomógomb: leállítás és kézi visszaállítás, Fehér 2 mikrokapcsoló: állítható kioldási osztály, Piros gomb: automatikus visszaállítás, Szürke tárcsa: teljes terhelési áram beállítása
Időtartomány: 1,5-4 perc - automatikus visszaállítási idő
Hagyományos szabad levegőn termikus áram [Ith]: 5 A jelzőáramkörre
Biztosíték besorolás: 5 A gG jelzőáramkörre, 5 A BS jelzőáramkörre
Névleges lökőfeszültség állóság [Uimp]: 6 kV
Fáziskiesés érzékenység: Fáziskülönbség > 40% 3 s az IEC 60947-4-1 szerint
Elektromágneses kompatibilitás
Túlfeszültség állóság: 2 kV közös módusú az IEC 61000-4-5 szerint
Elektrosztatikus kisülés ellenállás: 8 kV az IEC 61000-4-2 szerint
Sugárzott rádiófrekvenciás interferencia immunitás: 10 V/m az IEC 61000-4-3 szerint
Gyors tranziens immunitás: 2 kV az IEC 61000-4-4 szerint
Csatlakozás
Csatlakozó terminálok: Vezérlőáramkör: csavaros kapocs terminálok 1 kábel 2,5 mm² - kábel merevség: tömör vagy rugalmas - kábelvég nélkül, Teljesítmény áramkör: csavaros kapocs terminálok 1 kábel 16 mm² - kábel merevség: tömör vagy rugalmas - kábelvég nélkül
Meghúzási nyomaték: Vezérlőáramkör: 0,8 Nm csavaros kapocs terminálokon, Teljesítmény áramkör: 3,1 Nm csavaros kapocs terminálokon
Mechanikai jellemzők
Magasság: 72,5 mm
Szélesség: 45 mm
Mélység: 79,9 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5
Terméktanúsítványok: IECEE CB Scheme, UL, CSA, CCC
IP védelmi fokozat: IP20 előlap az IEC 60529 szerint
Környezeti levegő hőmérséklet üzemelés közben: -25…70 °C az IEC 60255-8 szerint
Környezeti levegő hőmérséklet tároláskor: -55…80 °C
Üzemi magasság: 2000 m besorolás nélkül
Mechanikai robusztusság: Rezgések 10...150 Hz: 6 Gn az IEC 60068-2-6 szerint, Ütések 11 ms: 15 gn az IEC 60068-2-7 szerint
Dielektromos szilárdság: 6 kV 50 Hz az IEC 60255-5 szerint
