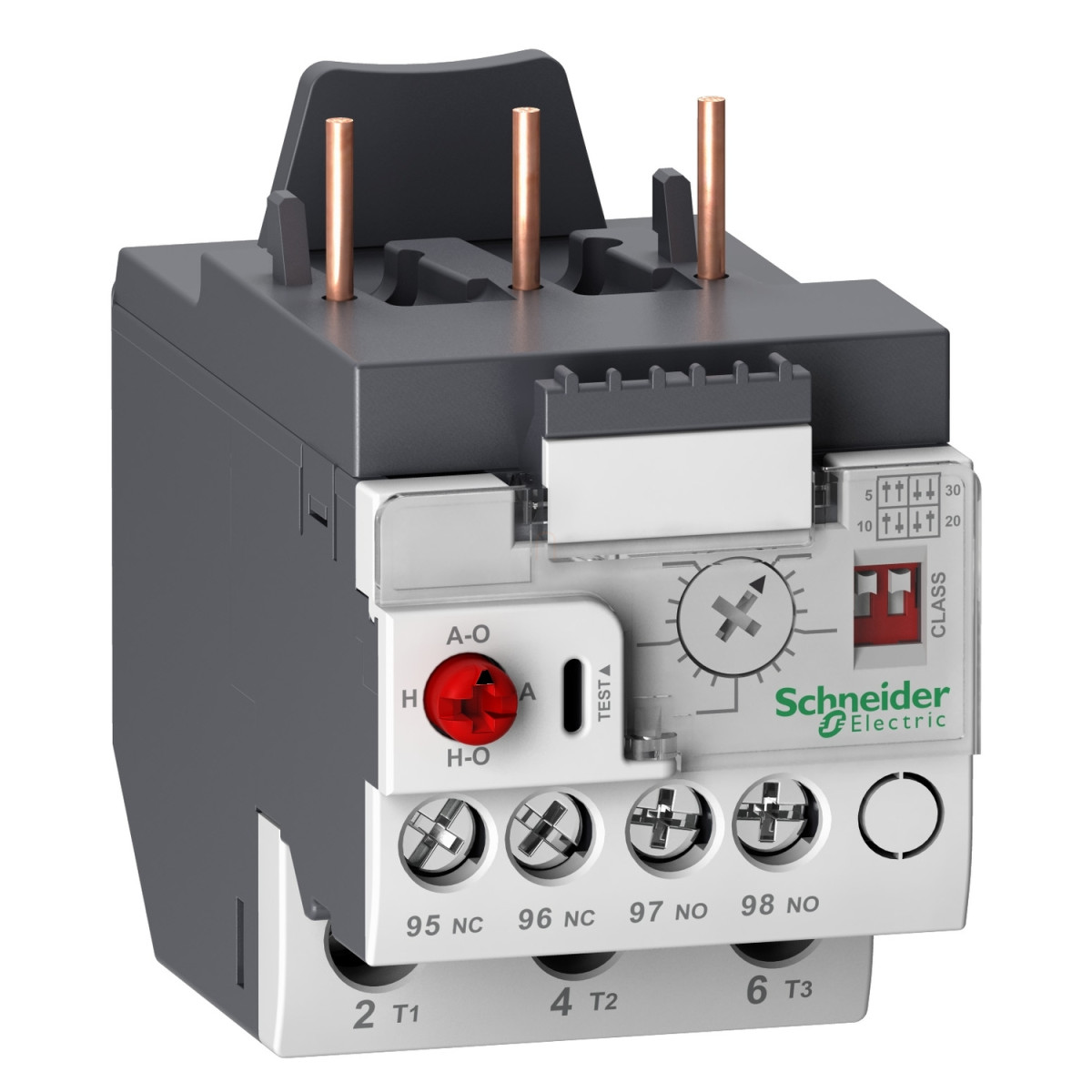

A Schneider Electric TeSys LR9 sorozat LR9D08 típusú elektronikus hőkioldó relé a korszerű motorvédelem megbízható eszköze. Ez a készülék kifejezetten háromfázisú motorok túlterhelésvédelméhez lett tervezve, 1,6-8 A közötti áramerősség tartományban. A TeSys LRD termékcsalád tagjaként egyesíti a magas minőséget és a fejlett műszaki megoldásokat, amelyek garantálják a villamos motorok hosszú élettartamát.
A készülék kiváló kompatibilitással rendelkezik több Schneider Electric kontaktorral, többek között az LC1D12, LC1D32, LC1D38, LC1D09, LC1D25 és LC1D18 típusokkal. Telepíthető közvetlenül a kontaktor alá, de speciális tartozékokkal szerelőlapra vagy sínre is rögzíthető. Az elektronikus hőkioldó 5-30 osztályú termikus védelmi besorolással rendelkezik, ami lehetővé teszi a különböző indítási karakterisztikákkal rendelkező motorokhoz való optimális illesztést.
A LR9D08 elektronikus túlterhelés relé számos fejlett funkcióval van felszerelve. A műveleti vezérlést piros nyomógomb (leállítás és manuális visszaállítás), két fehér mikrokapcsoló (állítható kioldási osztály), piros gomb (automatikus visszaállítás) és fehér tárcsa (teljes terhelési áram beállítása) teszi lehetővé. Az automatikus visszaállítási idő 1,5-4 perc között van. A készülék rendelkezik fázkiesés-érzékeléssel is, amely > 40% fáziskülönbség esetén 3 másodperc alatt működésbe lép az IEC 60947-4-1 szabványnak megfelelően. A kioldási küszöbérték 1,25 In az IEC 60947-4-1 szabvány szerint.
Elektromágneses kompatibilitás szempontjából a készülék kiemelkedő tulajdonságokkal rendelkezik: 2 kV túlfeszültség ellenállás közös módban (IEC 61000-4-5), 8 kV elektrosztatikus kisülés ellenállás (IEC 61000-4-2), 10 V/m sugárzott rádiófrekvenciás zavarállóság (IEC 61000-4-3) és 2 kV gyors tranziensekkel szembeni védettség (IEC 61000-4-4). A készülék 6 kV impulzusfeszültség-állósággal rendelkezik, és dielektromos szilárdsága 6 kV 50 Hz-en az IEC 60255-5 szabványnak megfelelően.
A LR9D08 elektronikus hőkioldó relé üzemi feszültsége erőáramú körön 690 V, jelzőáramkörön 660 V. A névleges szigetelési feszültsége erőáramú körön 1000 V, jelzőáramkörön 690 V. A készülék csatlakozásai csavaros szorító terminálok: vezérlőkörön 1 kábel 2,5 mm², erőáramú körön 1 kábel 16 mm² számára, mind tömör, mind hajlékony kábelek használhatók kábelvég nélkül. A meghúzási nyomaték vezérlőkörön 0,8 Nm, erőáramú körön 3,1 Nm. Mechanikai robusztusság tekintetében a készülék ellenáll a 10-150 Hz közötti 6 Gn rezgésnek és a 11 ms-os 15 Gn lökéseknek az IEC 60068-2 szabványoknak megfelelően.
Schneider Electric TeSys LR9 - LR9D08 - Elektronikus hőkioldó 1.6 - 8.0 A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRD
Készülék rövid neve: LR9D
Termék típusa: Elektronikus hőkioldó relé
Relé alkalmazás: Motorvédelem
Termék kompatibilitás: LC1D12, LC1D32, LC1D38, LC1D09, LC1D25, LC1D18
Termikus túlterhelési osztály: 5...30 osztály
Termikus védelmi beállítási tartomány: 1,6...8 A
Teljesítményfelvétel: 300 mW
Szerelési mód: Kontaktor alatt, Lemezre speciális tartozékokkal, Sínre speciális tartozékokkal
Kiegészítő jellemzők
Névleges üzemi feszültség: 690 V erőáramú körön, 660 V jelzőáramkörön
Névleges szigetelési feszültség: Erőáramú kör: 1000 V, Jelzőáramkör: 690 V
Kioldási küszöbérték: 1,25 In az IEC 60947-4-1 szerint
Vezérlési típus: Piros nyomógomb: leállítás és manuális visszaállítás, Fehér 2 mikrokapcsoló: állítható kioldási osztály, Piros gomb: automatikus visszaállítás, Fehér tárcsa: teljes terhelési áram beállítása
Időtartomány: 1,5...4 perc - automatikus visszaállítási idő
Konvencionális szabad levegőáramlás melletti hőáram: 5 A jelzőáramkörön
Kapcsolódó biztosítékérték: 5 A gG jelzőáramkörön, 5 A BS jelzőáramkörön
Névleges impulzus-feszültségállóság: 6 kV
Fáziskiesés érzékenység: 40%-nál nagyobb fáziskülönbség 3 s az IEC 60947-4-1 szerint
Elektromágneses kompatibilitás
Túlfeszültség állóság: 2 kV közös módban az IEC 61000-4-5 szerint
Elektrosztatikus kisülés elleni védelem: 8 kV az IEC 61000-4-2 szerint
Sugárzott rádiófrekvenciás interferencia elleni immunitás: 10 V/m az IEC 61000-4-3 szerint
Gyors tranziensekkel szembeni immunitás: 2 kV az IEC 61000-4-4 szerint
Csatlakozások
Terminálok: Vezérlőkör: csavaros szorító terminálok 1 kábel 2,5 mm² - kábel merevség: tömör vagy hajlékony - kábelvég nélkül
Erőáramú kör: csavaros szorító terminálok 1 kábel 16 mm² - kábel merevség: tömör vagy hajlékony - kábelvég nélkül
Meghúzási nyomaték: Vezérlőkör: 0,8 N.m csavaros szorító terminálokon
Erőáramú kör: 3,1 N.m csavaros szorító terminálokon
Méretek
Magasság: 72,5 mm
Szélesség: 45 mm
Mélység: 79,9 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5
Termékminősítések: IECEE CB Scheme, UL, CSA, CCC
IP védettségi fokozat: IP20 előlapi felület az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -25...70 °C az IEC 60255-8 szerint
Környezeti hőmérséklet tároláskor: -55...80 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Mechanikai robusztusság: Rezgések 10...150 Hz: 6 Gn az IEC 60068-2-6 szerint
Lökések 11 ms: 15 gn az IEC 60068-2-7 szerint
Dielektromos szilárdság: 6 kV 50 Hz az IEC 60255-5 szerint
