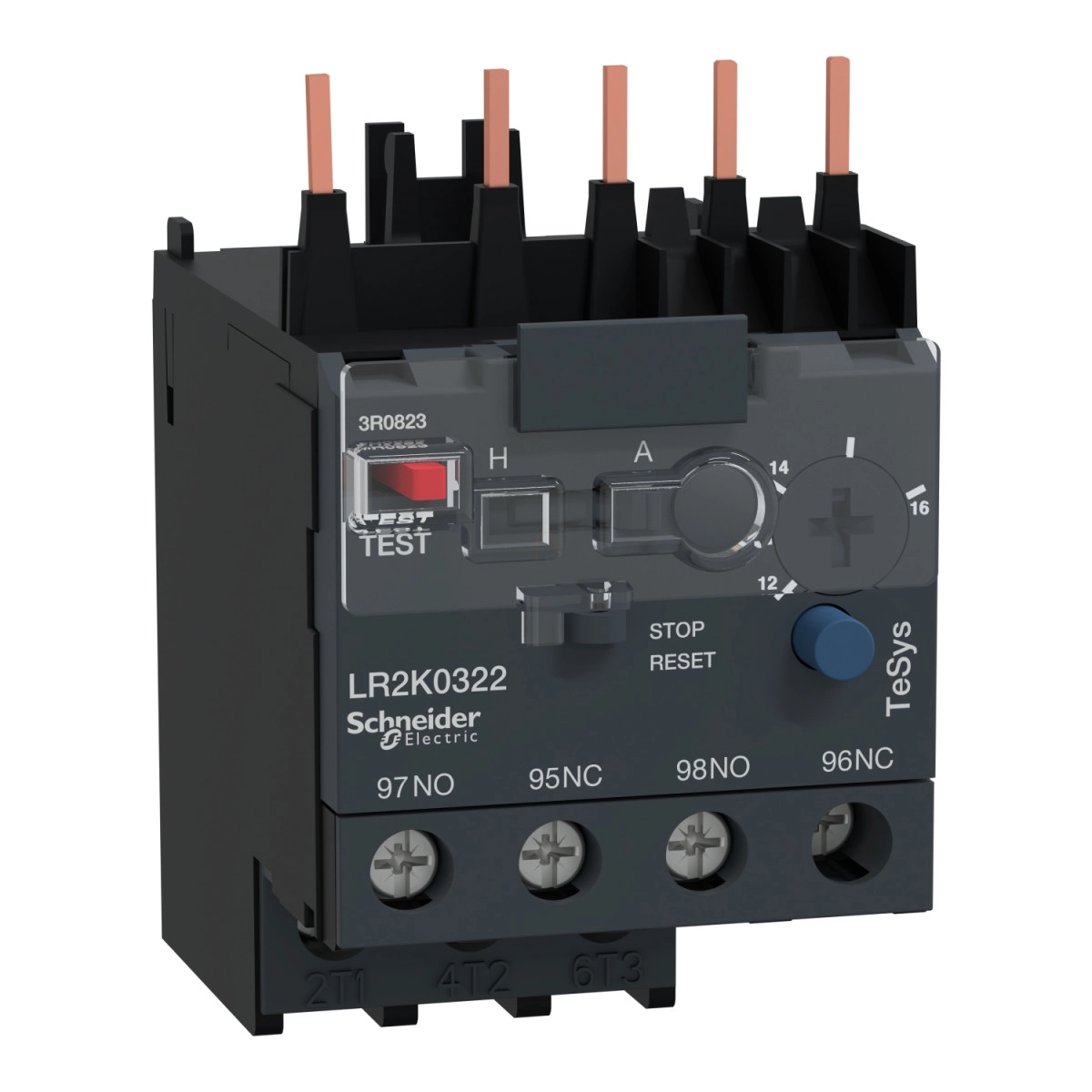

A Schneider Electric TeSys LR2K0322 differenciál termikus túlterhelésvédő relé egy professzionális megoldás motorok hatékony védelmére a TeSys K családból. Ez a Class 10A besorolású eszköz kiváló védelmet biztosít az ipari alkalmazások számára, amelyeknél megbízható túlterhelésvédelem szükséges.
A LR2K0322 modell 12-16A közötti beállítási tartománnyal rendelkezik, amely lehetővé teszi a pontos kalibrálást a védendő motor névleges áramához. Kompatibilis a TeSys K család számos kontaktorával, beleértve az LP4K, LP1K, LC1K és LC7K típusokat, így könnyen integrálható meglévő rendszerekbe is. A termék egyaránt használható AC és DC hálózatokban, maximálisan 690V-os teljesítményáramkörökben. A relé szigetelési feszültsége 690V az IEC 60947 szabvány szerint, valamint rendelkezik 6kV-os névleges lökőfeszültség-állósággal is, ami kiváló védelmet biztosít túlfeszültség esetén.
A TeSys LR2K0322 műszaki specifikációi kiemelkedőek: 1 NO + 1 NC segédérintkező konfigurációval rendelkezik, amely 6A konvencionális szabad levegős termikus áramot biztosít a jelzőáramkörök számára. A készülék 2W teljesítményt disszipál pólusonként, és megfelel a legfontosabb nemzetközi szabványoknak, beleértve a VDE 0660, IEC 60947, NF C 63-650 és BS 4941 előírásokat. UL, CSA és UKCA tanúsítványokkal rendelkezik, ami bizonyítja megbízhatóságát és minőségét. Az IP2X védettségi fokozat tovább növeli a biztonságot a telepítés és használat során. A termék fáziskiesés-érzékenységgel is rendelkezik az IEC 60947-4-1 szabványnak megfelelően, ami tovább fokozza a védett motor biztonságát.
A Schneider Electric TeSys LR2K0322 használata rendkívül felhasználóbarát: piros nyomógomb a kioldás tesztelésére, kék nyomógomb a leállításra és kézi visszaállításra, valamint választókapcsoló a kézi vagy automatikus visszaállítás közötti váltásra. A helyi jelzés sárga színű kioldásjelző formájában történik. Csatlakozása csavaros kapcsokkal történik, amely többféle kábeltípushoz alkalmas: 1,5...4 mm² tömör vezeték, 0,75...4 mm² rugalmas vezeték kábelvég nélkül, illetve 0,34...2,5 mm² rugalmas vezeték kábelvéggel. A meghúzási nyomaték 1,3 Nm. A termék méretek szempontjából is kompakt: 58 mm magas, 45 mm széles és 65 mm mély, nettó tömege mindössze 0,145 kg.
A Schneider Electric TeSys LR2K0322 olyan ipari környezetbe ajánlott, ahol a motorvédelem kritikus fontosságú. Használata különösen előnyös olyan alkalmazásokban, ahol a túlterhelés, leállás vagy fáziskiesés elleni védelem alapvető követelmény. A termék kiváló mechanikai robusztussággal rendelkezik: a NO érintkező 10 Gn, 11 ms ütésállóságot biztosít az IEC 60068-2-27 szerint, valamint 2 Gn, 5...300 Hz rezgésállóságot az IEC 60068-2-6 szabványnak megfelelően. Üzemi hőmérséklet-tartománya -20...55 °C derátolás nélkül, illetve -30...60 °C derátolással az IEC 60947 szerint. A termék 2000 m üzemeltetési magasságig használható derátolás nélkül, és 850 °C tűzállósággal rendelkezik az IEC 60695-2-1 szerint.
Schneider Electric TeSys LR2 K - LR2K0322 - Hőkioldó 12 - 16A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRK
Termék típusa: Differenciál termikus túlterhelésvédő relé
Készülék rövid neve: LR2K
Relé alkalmazás: Motor védelem
Termék kompatibilitás: LP4K, LP1K, LC1K, LC7K
Hálózat típusa: AC, DC
Termikus túlterhelési osztály: Class 10A az IEC 60947-4-1 szerint
Termikus védelem beállítási tartománya: 12...16 A
Névleges értékek
Névleges szigetelési feszültség: Teljesítmény áramkör: 690 V az BS 4941 szerint
Teljesítmény áramkör: 690 V az IEC 60947 szerint
Teljesítmény áramkör: 750 V az VDE 0110 group C szerint
Teljesítmény áramkör: 600 V az CSA C22.2 No 14 szerint
Kiegészítő információk
Hálózati frekvencia: <= 400 Hz
Felszerelési támogatás: Kontaktor alá, Lemezre, specifikus kiegészítőkkel, Sínre, specifikus kiegészítőkkel
Segédérintkező összeállítás: 1 NO + 1 NC
Konvencionális szabad levegős termikus áram: 6 A jelzőáramkörhöz
Névleges üzemi feszültség: <= 690 V teljesítmény áramkörhöz, 690 V AC AC-15 jelzőáramkörhöz, 250 V DC DC-13 jelzőáramkörhöz
Társított biztosítóérték: 6 A gG jelzőáramkörhöz a VDE 0660 szerint, 6 A gG jelzőáramkörhöz az IEC 60947 szerint
Névleges impulzus tartófeszültség: 6 kV
Teljesítményleadás pólusonként: 2 W
Fáziskiesés-érzékenység: Igen, az IEC 60947-4-1 szerint
Helyi jelzés: Kioldásjelző (sárga)
Vezérlési típus: Piros nyomógomb: kioldás teszt funkció, Kék nyomógomb: leállítás és kézi visszaállítás, választókapcsoló: kézi vagy automatikus visszaállítás
Csatlakozások - kapcsok
Csavaros kapcsok: 1 kábel(ek) 1,5...4 mm² tömör, 2 kábel(ek) 1,5...4 mm² tömör, 1 kábel(ek) 0,75...4 mm² rugalmas kábelvég nélkül, 2 kábel(ek) 0,75...4 mm² rugalmas kábelvég nélkül, 1 kábel(ek) 0,34...2,5 mm² rugalmas kábelvéggel, 2 kábel(ek) 0,34...1,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,3 N.m - csavaros kapcsokra - Philips No 2 csavarhúzóval, 1,3 N.m - csavaros kapcsokra - lapos Ø 6 mm csavarhúzóval
Méretek
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 65 mm
Környezet
Szabványok: VDE 0660, IEC 60947, NF C 63-650, BS 4941
Termék tanúsítványok: UL, CSA, UKCA
Védőkezelés: TC az IEC 60068 szerint, TC a DIN 50016 szerint
IP védettségi fokozat: IP2X az IEC 60529 szerint
Környezeti levegő hőmérséklet üzemeltetéshez: -20...55 °C derátolás nélkül az IEC 60947 szerint, -30...60 °C derátolással az IEC 60947 szerint
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Üzemeltetési magasság: 2000 m derátolás nélkül
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint, 2. követelmény az NF F 16-101 szerint, 2. követelmény az NF F 16-102 szerint
Mechanikai robusztusság: NO érintkező ütés: 10 Gn 11 ms az IEC 60068-2-27 szerint, NC érintkező ütés: 10 Gn 11 ms az IEC 60068-2-27 szerint, NO érintkező rezgés: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint, NC érintkező rezgés: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint
