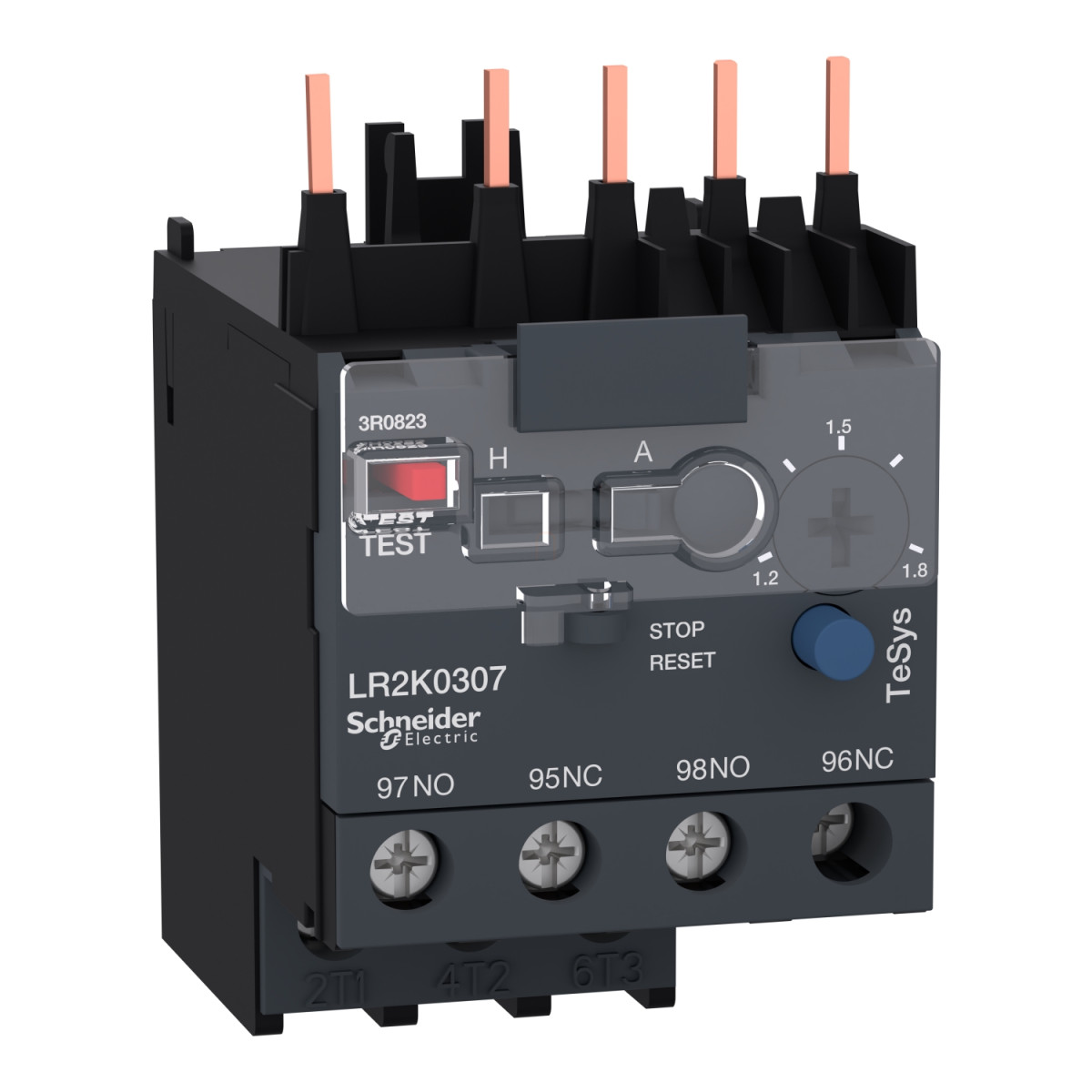

A Schneider Electric TeSys LR2K0307 differenciális hőkioldó relé megbízható védelmet nyújt a motorok számára, különösen a túlterhelés és fáziskimaradás ellen. Ez a termék a TeSys K sorozat része, és 1,2-1,8 A közötti tartományban állítható, ami ideális megoldást kínál a kisebb teljesítményű motorok védelmére. A 10A osztályú termikus túlterhelésvédelem biztosítja a motor megfelelő működését és hosszú élettartamát.
A TeSys LR2K0307 hőkioldó relé egyaránt alkalmazható AC és DC hálózatokban. Szigetelési feszültség szempontjából kimagasló paraméterekkel rendelkezik: a tápáramkör esetében 690 V az BS 4941 és IEC 60947 szerint, 750 V a VDE 0110 C csoport szerint, valamint 600 V a CSA C22.2 No 14 szabványnak megfelelően. A kiegészítő kontaktus konfigurációja 1NO + 1NC, ami sokoldalú vezérlési és jelzési lehetőségeket biztosít. A jelzőáramkör hagyományos szabad levegőben lévő hőárama 6 A, míg üzemi feszültsége maximum 690 V a tápáramkör esetében, 690 V AC AC-15 és 250 V DC DC-13 a jelzőáramkör esetében.
A LR2K0307 hőkioldó relé technikai jellemzői között szerepel a 6 kV lökőfeszültség-állóság, a pólusonkénti 2 W teljesítménydisszipáció és a fáziskiesés érzékenység az IEC 60947-4-1 szabványnak megfelelően. A helyi jelzés sárga színű kioldásjelzővel történik. A vezérlés piros nyomógombbal (kioldás teszt funkció), kék nyomógombbal (leállítás és kézi visszaállítás) valamint választókapcsolóval (kézi vagy automatikus visszaállítás) valósítható meg. Csatlakozási lehetőségek tekintetében csavaros kapcsokkal rendelkezik, amelyek különböző keresztmetszetű kábelekhez használhatók: tömör kábelek esetén 1,5-4 mm², hajlékony kábelek esetén kábelvég nélkül 0,75-4 mm², kábelvéggel 0,34-2,5 mm². A meghúzási nyomaték 1,3 Nm különböző csavarhúzó típusokhoz.
A TeSys LR2K0307 hőkioldó relé kompakt méretekkel rendelkezik: 58 mm magasság, 45 mm szélesség és 65 mm mélység. A relé kompatibilis a LC1K, LP1K, LP4K és LC7K típusokkal, ami rugalmas integrációt tesz lehetővé a meglévő rendszerekbe. A szerelési lehetőségei között szerepel a kontaktor alatti, lemezre vagy sínre történő szerelés speciális tartozékokkal. A készülék megbízhatóságát és tartósságát különböző tanúsítványok igazolják, mint az UL, CSA és UKCA. Működési hőmérsékleti tartománya -20...+55 °C teljesítménycsökkenés nélkül és -30...+60 °C teljesítménycsökkenéssel, valamint 2000 m-ig használható tengerszint feletti magasságon teljesítménycsökkenés nélkül.
Schneider Electric TeSys LR2 K - LR2K0307 - Hőkioldó 1,2...1,8A műszaki adatok
Fő jellemzők
Sorozat: TeSys
Terméknév: TeSys LRK
Termék vagy komponens típusa: Differenciális hőkioldó relé
Készülék rövidneve: LR2K
Relé alkalmazás: Motorvédelem
Termék kompatibilitás: LC1K, LP1K, LP4K, LC7K
Hálózati típus: AC, DC
Termikus túlterhelési osztály: 10A osztály az IEC 60947-4-1 szerint
Termikus védelmi beállítási tartomány: 1,2...1,8 A
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: Tápáramkör: 690 V az BS 4941 szerint, 690 V az IEC 60947 szerint, 750 V a VDE 0110 C csoport szerint, 600 V a CSA C22.2 No 14 szerint
Hálózati frekvencia: <= 400 Hz
Hagyományos szabad levegőben lévő hőáram [Ith]: 6 A a jelzőáramkör számára
Névleges üzemi feszültség [Ue]: <= 690 V tápáramkörhöz, 690 V AC AC-15 jelzőáramkörhöz, 250 V DC DC-13 jelzőáramkörhöz
Kapcsolódó biztosítékérték: 6 A gG jelzőáramkörhöz a VDE 0660 szerint, 6 A gG jelzőáramkörhöz az IEC 60947 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Teljesítménydisszipáció pólusonként: 2 W
Fáziskiesés érzékenység: Igen az IEC 60947-4-1 szerint
Vezérlés és jelzés
Helyi jelzés: Kioldásjelző (sárga)
Vezérlés típusa: Piros nyomógomb: kioldás teszt funkció, Kék nyomógomb: leállítás és kézi visszaállítás, választókapcsoló: kézi vagy automatikus visszaállítás
Csatlakozások - kapcsok
Csavaros kapcsok: 1 kábel 1,5...4 mm² tömör, 2 kábel 1,5...4 mm² tömör, 1 kábel 0,75...4 mm² hajlékony kábelvég nélkül, 2 kábel 0,75...4 mm² hajlékony kábelvég nélkül, 1 kábel 0,34...2,5 mm² hajlékony kábelvéggel, 2 kábel 0,34...1,5 mm² hajlékony kábelvéggel
Meghúzási nyomaték: 1,3 Nm - csavaros kapcsokhoz - Philips No 2 csavarhúzóval, 1,3 Nm - csavaros kapcsokhoz - lapos Ø 6 mm csavarhúzóval, 1,3 Nm - csavaros kapcsokhoz - pozidriv No 2 csavarhúzóval
Fizikai jellemzők
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 65 mm
Nettó tömeg: 0,145 kg
Szerelési jellemzők
Rögzítési mód: Kontaktor alatt, Lemezre speciális tartozékokkal, Sínre speciális tartozékokkal
Segédérintkező összetétel: 1 NO + 1 NC
Környezeti jellemzők
Szabványok: IEC 60947, NF C 63-650, VDE 0660, BS 4941
Terméktanúsítványok: UL, CSA, UKCA
Védőkezelés: TC az IEC 60068 szerint, TC a DIN 50016 szerint
IP védettségi fokozat: IP2X az IEC 60529 szerint
Környezeti levegő hőmérséklet üzemeltetéshez: -20...55 °C teljesítménycsökkenés nélkül az IEC 60947 szerint, -30...60 °C teljesítménycsökkenéssel az IEC 60947 szerint
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Mechanikai jellemzők
Mechanikai robusztusság: NO érintkező ütései: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint, NC érintkező ütései: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint, NO érintkező rezgései: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint, NC érintkező rezgései: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint
Termék előnyök / Jellemzők
Megbízhatóság: Beépített kézi-automatikus visszaállítással és egyszerű telepítéssel a TeSys LR2K hőkioldó relék rendkívül megbízhatóak és lefedik a motorteljesítmények teljes tartományát
Optimalizált védelem: Az AC áramkörök és motorok túlterhelés elleni védelmére tervezték, egyszerű kiválasztás és telepítés optimalizált költségvetéssel
Kompakt kialakítás: TeSys K kontaktorokkal kombinálva rendkívül kompakt indítót alkotnak
Műszaki előnyök
Motorteljesítmények 16 A-ig
Kézi vagy automatikus visszaállítás
Előhuzalozó készlet elérhető
Távoli elektromos visszaállítás
Az eszközök TeSys K kontaktorokkal kombinálhatók 45 mm széles helyen, rendkívül kompakt indító kialakításához
Tökéletes kiegészítő a megszakítóhoz a legjobb védelem eléréséhez: mágneses és termikus védelem egy motorindítóhoz
Rugós kapocs és csavaros kapocs csatlakozási lehetőségek elérhetők
Védelem a motor túlterhelése, leállása és fáziskiesése ellen
