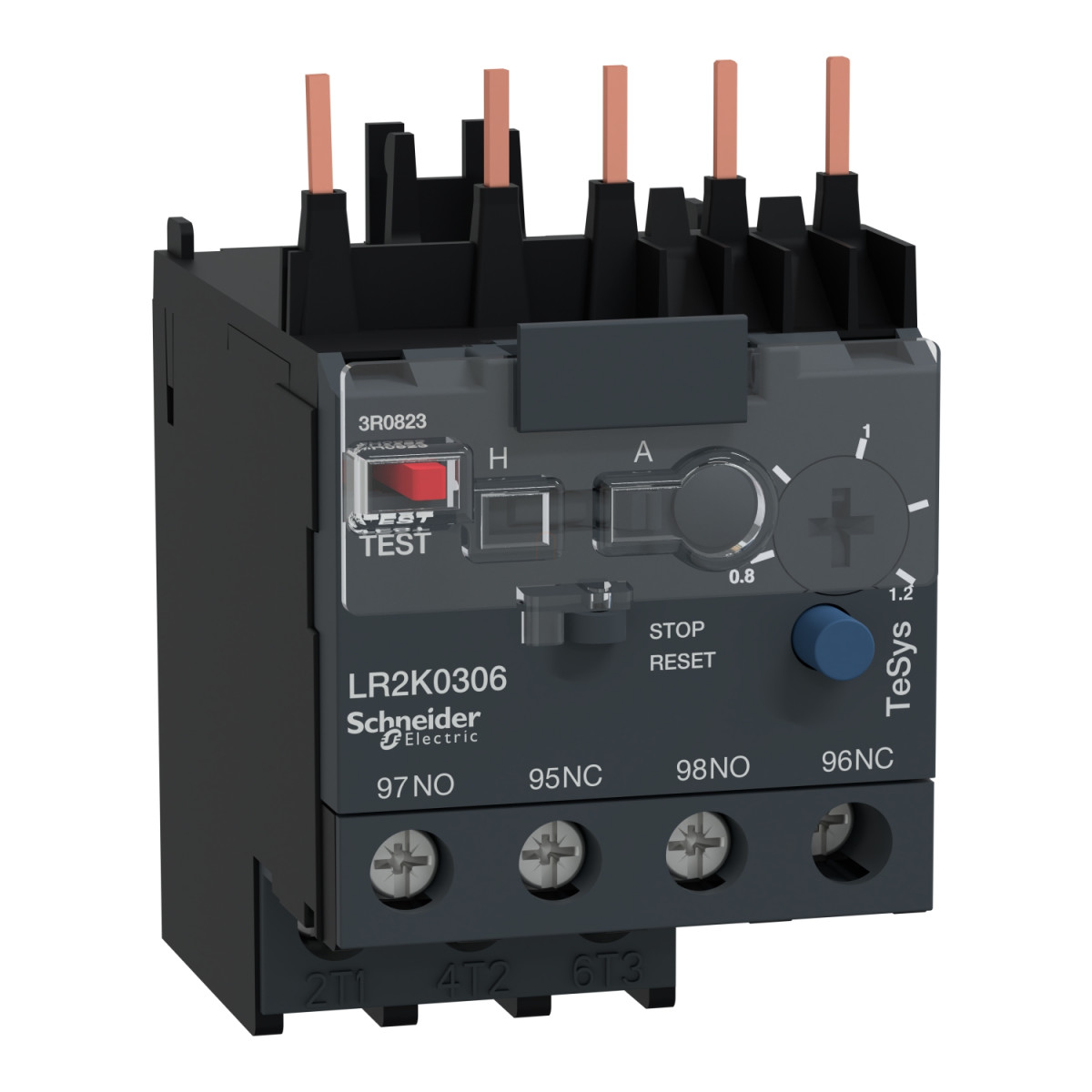

A Schneider Electric TeSys LR2K0306 differenciális termikus túlterhelésrelé ideális megoldást kínál a modern ipari környezetben használt motorok megbízható védelmére. Ez a Class 10A besorolású eszköz a TeSys K sorozat része, amely széleskörű kompatibilitást biztosít a gyártó LC1K, LC7K, LP4K és LP1K típusú kontaktoraival.
A LR2K0306 relé 0,8-1,2 Amper közötti tartományban állítható, így ideális kisebb teljesítményű motorok precíz védelméhez. A készülék különleges tulajdonsága a fázisvesztés-érzékenység, amely az IEC 60947-4-1 szabványnak megfelelően biztosítja a motor biztonságát aszimmetrikus táplálás esetén is. Működhet mind AC, mind DC hálózatokon, és akár 400 Hz-es frekvenciájú rendszerekhez is használható, ami különösen előnyös speciális ipari alkalmazásokban. A relé szigetelési feszültsége a tápáramkörben 690 V (BS 4941 és IEC 60947 szerint), illetve 750 V (VDE 0110 group C szerint) és 600 V (CSA C22.2 No 14 szerint).
A termék kiemelkedő rugalmasságot kínál a telepítés szempontjából is, hiszen közvetlenül a kontaktor alá, külön lapra vagy sínre is szerelhető (az ehhez szükséges kiegészítők külön beszerezhetők). A beépített 1 NO + 1 NC segédérintkező 6 A terhelhetőségű, ami lehetővé teszi különböző jelző- és vezérlőkörök közvetlen működtetését. A relé üzemi feszültsége maximum 690 V a tápáramkörben, míg jelzőáramköröknél 690 V AC (AC-15) vagy 250 V DC (DC-13). A készülékhez 6 A-es gG biztosíték használata javasolt a jelzőáramkörök védelméhez, a VDE 0660 és IEC 60947 szabványoknak megfelelően. Az impulzus-állósági feszültség értéke 6 kV, ami kiváló zavarállóságot biztosít.
A TeSys LR2K0306 kezelése egyszerű és felhasználóbarát. A készülék rendelkezik sárga túlterhelésjelző kijelzővel, amely azonnal láthatóvá teszi az esetleges problémákat. A kezelőpanelen piros nyomógombbal tesztelhető a kioldási funkció, kék nyomógombbal leállítható és manuálisan visszaállítható a készülék, valamint egy választókapcsoló segítségével beállítható a manuális vagy automatikus visszaállítási mód. A csatlakozások csavaros szorítókapcsokkal történnek, amelyek 1,5-4 mm² tömör, 0,75-4 mm² sodrott (érvéghüvely nélkül), illetve 0,34-2,5 mm² sodrott (érvéghüvellyel) vezetékeket képesek fogadni. A csavarok meghúzási nyomatéka 1,3 Nm, ami megfelelő stabilitást biztosít. A készülék méretei kompaktak: 58 mm magas, 45 mm széles és 65 mm mély.
Schneider Electric TeSys LR2 K - LR2K0306 - Hőkioldó 0,8...1,2A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRK
Termék típusa: Differenciális termikus túlterhelésrelé
Eszköz rövid neve: LR2K
Relé alkalmazás: Motorvédelem
Termék kompatibilitás: LC1K, LC7K, LP4K, LP1K
Hálózat típusa: AC, DC
Termikus túlterhelési osztály: Class 10A az IEC 60947-4-1 szabványnak megfelelően
Termikus védelem beállítási tartomány: 0,8...1,2 A
Névleges értékek
Névleges szigetelési feszültség [Ui]: Tápáramkör: 690 V (BS 4941)
Tápáramkör: 690 V (IEC 60947)
Tápáramkör: 750 V (VDE 0110 group C)
Tápáramkör: 600 V (CSA C22.2 No 14)
Kiegészítő jellemzők
Hálózati frekvencia: <= 400 Hz
Szerelési lehetőségek: Kontaktor alá, Lapra (külön tartozékkal), Sínre (külön tartozékkal)
Segédérintkező összeállítás: 1 NO + 1 NC
Konvencionális szabad levegőn termikus áram [Ith]: 6 A jelzőáramkörhöz
Névleges üzemi feszültség [Ue]: <= 690 V tápáramkörhöz
690 V AC AC-15 jelzőáramkörhöz
250 V DC DC-13 jelzőáramkörhöz
Hozzárendelt biztosíték névleges érték: 6 A gG jelzőáramkörhöz (VDE 0660)
6 A gG jelzőáramkörhöz (IEC 60947)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Teljesítmény disszipáció pólusonként: 2 W
Fázisvesztés érzékenység: Igen (IEC 60947-4-1)
Helyi jelzés: Kioldás jelző (sárga)
Vezérlési típus: Piros nyomógomb: kioldás teszt funkció
Kék nyomógomb: leállítás és kézi visszaállítás
Választókapcsoló: kézi vagy automatikus visszaállítás
Csatlakozások és méretek
Csatlakozás: Csavaros szorítókapcsok 1 kábel(ek) 1,5...4 mm² tömör
Csavaros szorítókapcsok 2 kábel(ek) 1,5...4 mm² tömör
Csavaros szorítókapcsok 1 kábel(ek) 0,75...4 mm² sodrott kábelvég nélkül
Csavaros szorítókapcsok 2 kábel(ek) 0,75...4 mm² sodrott kábelvég nélkül
Csavaros szorítókapcsok 1 kábel(ek) 0,34...2,5 mm² sodrott kábelvéggel
Csavaros szorítókapcsok 2 kábel(ek) 0,34...1,5 mm² sodrott kábelvéggel
Meghúzási nyomaték: 1,3 Nm - csavaros szorítókapcsokon - Philips No 2 csavarhúzóval
1,3 Nm - csavaros szorítókapcsokon - lapos Ø 6 mm csavarhúzóval
1,3 Nm - csavaros szorítókapcsokon - pozidriv No 2 csavarhúzóval
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 65 mm
Környezeti jellemzők
Szabványok: NF C 63-650, IEC 60947, BS 4941, VDE 0660
Terméktanúsítványok: UL, CSA, UKCA
Védőkezelés: TC (IEC 60068), TC (DIN 50016)
IP védettségi fokozat: IP2X (IEC 60529)
Üzemi környezeti hőmérséklet: -20...55 °C teljesítménycsökkenés nélkül (IEC 60947)
-30...60 °C teljesítménycsökkenéssel (IEC 60947)
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C (IEC 60695-2-1)
Lángállóság: V1 (UL 94)
2-es követelmény (NF F 16-101)
2-es követelmény (NF F 16-102)
Mechanikai robusztusság: NO érintkező ütésállósága: 10 Gn 11 ms-ig (IEC 60068-2-27)
NC érintkező ütésállósága: 10 Gn 11 ms-ig (IEC 60068-2-27)
NO érintkező vibrációállósága: 2 Gn, 5...300 Hz (IEC 60068-2-6)
NC érintkező vibrációállósága: 2 Gn, 5...300 Hz (IEC 60068-2-6)
