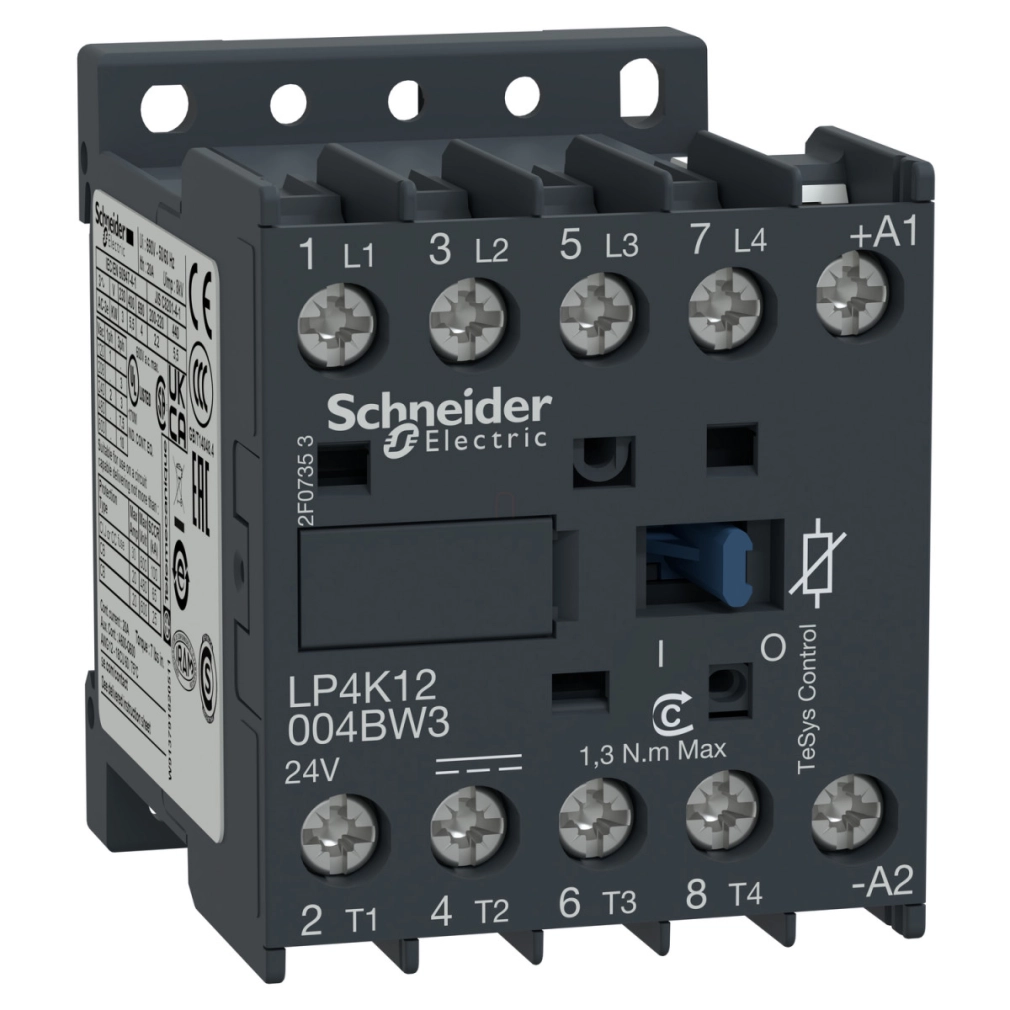

A Schneider Electric TeSys K sorozatú LP4K12004BW3 mágneskapcsoló egy professzionális minőségű, kompakt kialakítású, 4 pólusú vezérlőelem, amely kifejezetten rezisztív terhelések kapcsolására lett optimalizálva. Ez a modell 20A-es névleges árammal rendelkezik AC-1 kategóriában, és alkalmas akár 690V AC feszültségű áramkörök megbízható kapcsolására.
A TeSys K sorozat számos kimagasló műszaki tulajdonsággal rendelkezik, melyek közül kiemelkedik az alacsony energiafogyasztású tekercs technológia. Az LP4K12004BW3 modell 24V DC vezérlőfeszültséggel működik, rendkívül alacsony, mindössze 1,8W teljesítményfelvétellel, ami jelentős energiamegtakarítást eredményez a hosszú távú üzemeltetés során. A tekercs integrált túlfeszültség-védelemmel van ellátva, amely növeli a kapcsoló élettartamát és védi a vezérlőáramköröket. A működési feszültségtartomány 0,7-1,3 Uc között van, ami kiváló rugalmasságot biztosít a különböző vezérlési környezetekben.
A mágneskapcsoló 4 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amelyek kiváló villamos paraméterekkel bírnak. A beépített érintkezők 144A bekapcsolási áramot és akár 110A megszakítóképességet biztosítanak 440V-on. A kapcsoló különösen alkalmas hosszú élettartamú alkalmazásokra, hiszen mechanikai élettartama eléri a 30 millió kapcsolási ciklust, míg villamos élettartama 0,3 millió ciklus 20A AC-1 terhelés mellett. A termék kiemelkedő rövidzárlati ellenállással rendelkezik, amit jól mutat a 115A értékű 1 másodperces zárlati áram elviselése. A mágneskapcsoló átlagos impedanciája mindössze 3 mOhm, ami rendkívül alacsony veszteséget eredményez működés közben. Működési ideje érintkezőzárásnál 30-40 ms, míg érintkezőnyitásnál mindössze 10 ms, így gyors kapcsolási műveletekre is alkalmas.
Az LP4K12004BW3 mágneskapcsoló kompakt méretekkel rendelkezik (58 mm magasság, 45 mm szélesség, 57 mm mélység), ami lehetővé teszi a helytakarékos beépítést kapcsolószekrényekbe. A készülék IP20-as védettséggel rendelkezik, és széles hőmérséklettartományban (-25°C és +50°C között) üzemeltethető. A termék rugalmas szerelési lehetőségeket kínál, hiszen egyaránt rögzíthető szerelőlapra vagy DIN sínre. A csatlakozási pontok csavaros kapcsok, amelyek 1,5-4 mm² tömör vagy 0,75-4 mm² rugalmas vezető befogadására alkalmasak. A TeSys K sorozatú LP4K12004BW3 mágneskapcsoló nemzetközi tanúsítványokkal rendelkezik, többek között megfelel az IEC 60947-4-1, UL 60947-4-1 és CSA C22.2 No 60947-4-1 szabványoknak, valamint rendelkezik CB, CCC, UL, CSA, EAC, CE és UKCA minősítésekkel, így világszerte alkalmazható különböző ipari környezetekben.
Schneider Electric TeSys K - LP4K12004BW3 - Mágneskapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméktípus: Mágneskapcsoló
Eszköz rövid neve: LP4K
Mágneskapcsoló alkalmazása: Rezisztív terhelés
Kiegészítő információk
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Teljesítménypólus érintkező összetétel: 4 NO
Névleges üzemi feszültség: Teljesítményi kör: <= 690 V AC <= 400 Hz
Jelzőkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram: 20 A (60 °C alatt) <= 690 V AC AC-1 esetén a teljesítményi körre
Vezérlőkör típusa: DC széles tartomány
Vezérlőkör feszültsége: 24 V DC
Névleges lökőfeszültség-állóság: 8 kV
Túlfeszültség kategória: III
Hagyományos szabad levegőn történő termikus áram: 20 A (60 °C-nál) teljesítményi körre
10 A (50 °C-nál) jelzőkörre
Irms névleges bekapcsolási képesség: 144 A AC teljesítményi körre az IEC 60947 szerint
Névleges megszakítási képesség: 110 A 440 V-nál az IEC 60947 szerint
80 A 500 V-nál az IEC 60947 szerint
70 A 660...690 V-nál az IEC 60947 szerint
Névleges rövid idejű áramtartás: 115 A 50 °C - 1 s teljesítményi körre
105 A 50 °C - 5 s teljesítményi körre
100 A 50 °C - 10 s teljesítményi körre
75 A 50 °C - 30 s teljesítményi körre
55 A 50 °C - 1 perc teljesítményi körre
50 A 50 °C - 3 perc teljesítményi körre
25 A 50 °C - >= 15 perc teljesítményi körre
Hozzárendelt biztosító névleges értéke: 25 A gG <= 440 V-nál teljesítményi körre
25 A aM teljesítményi körre
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz teljesítményi körre
Névleges szigetelési feszültség: Teljesítményi kör: 600 V az UL 508 szerint
Teljesítményi kör: 690 V az IEC 60947-4-1 szerint
Teljesítményi kör: 600 V a CSA C22.2 No 14 szerint
Induló teljesítmény: 1,8 W (20 °C-nál)
Tartó teljesítményfelvétel: 1,8 W 20 °C-nál
Hőleadás: 1,8 W
Vezérlőkör és csatlakozók
Vezérlőkör feszültséghatárai: Üzemi: 0,7...1,3 Uc (50 °C alatt)
Elengedési: >= 0,10 Uc (50 °C alatt)
Csatlakozások - kapcsok: Csavaros kapocs 1 kábel(ek) 1,5...4 mm² tömör
Csavaros kapocs 1 kábel(ek) 0,75...4 mm² rugalmas kábelvég nélkül
Csavaros kapocs 1 kábel(ek) 0,34...2,5 mm² rugalmas kábelvéggel
Csavaros kapocs 2 kábel(ek) 1,5...4 mm² tömör
Csavaros kapocs 2 kábel(ek) 0,75...4 mm² rugalmas kábelvég nélkül
Csavaros kapocs 2 kábel(ek) 0,34...1,5 mm² rugalmas kábelvéggel
Teljesítményi kör: csavaros kapocs 2 kábel(ek) 1,5 mm² rugalmas kábelvéggel
Üzemi jellemzők
Maximális üzemi frekvencia: 3600 ciklus/h
Tekercs technológiája: Beépített elnyomó eszközzel
Szerelési alap: Lap
Sín
Meghúzási nyomaték: 0,8...1,3 N.m - csavaros kapcsokon Philips No 2
0,8...1,3 N.m - csavaros kapcsokon lapos Ø 6 mm
0,8...1,3 N.m - csavaros kapcsokon pozidriv No 2
Működési idő: 30...40 ms tekercs energizálás és NO záródás
10 ms tekercs feszültségmentesítés és NO nyitás
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel az EN/ISO 13849-1 szerint
B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel az EN/ISO 13849-1 szerint
Mechanikai élettartam: 30 millió ciklus
Villamos élettartam: 0,3 millió ciklus 20 A AC-1 Ue <= 690 V esetén
Méretek és környezeti feltételek
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
IP védettségi fokozat: IP2X
Környezeti levegő hőmérséklete üzem közben: -25...50 °C
Környezeti levegő hőmérséklete tároláskor: -50...80 °C
Üzemi magasság: 2000 m leértékelés nélkül
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
Terméktanúsítványok: CB Scheme
CCC
UL
CSA
EAC
CE
UKCA
