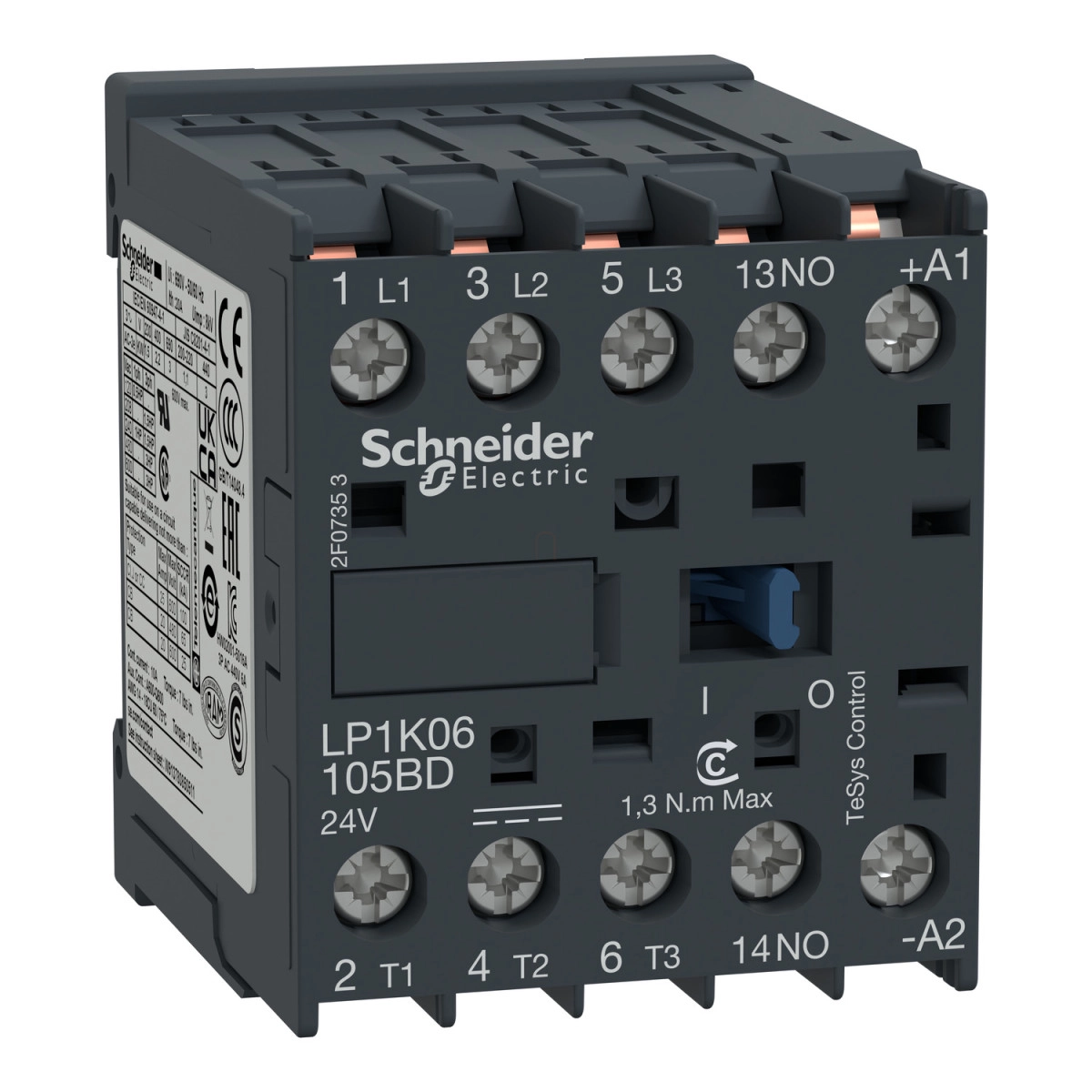

A Schneider Electric TeSys K sorozatba tartozó LP1K06105BD típusú mágneskapcsoló egy kompakt, nyákba ültethető elektromechanikus kapcsolóberendezés, amely kifejezetten motor vezérlési alkalmazásokhoz lett kifejlesztve. Ez a 3 pólusú kontaktor 24V DC vezérlőfeszültséggel működik, és ideális megoldást kínál olyan rendszerekhez, ahol a megbízható kapcsolási funkciókat korlátozott helyen kell megvalósítani.
A TeSys K LP1K06105BD mágneskapcsoló maximálisan 6 amper áramerősségig terhelhető AC-3 és AC-3e alkalmazási kategóriákban, 440V-os üzemi feszültség mellett. A készülék alkalmas 1,5 kW-os motorok vezérlésére 220-230V AC hálózaton, 2,2 kW-os motorokhoz 380-415V AC esetén, valamint akár 3 kW-os motorok működtetésére 440/690V AC feszültség mellett. A mágneskapcsoló 1 NO (záró) segédérintkezővel rendelkezik, amely rugalmas vezérlési lehetőségeket biztosít a különböző automatizálási rendszerekben. A kontaktor faston (dugaszolható) csatlakozási pontokkal van ellátva, ami jelentősen megkönnyíti a beépítést és a karbantartást, különösen a szorosabb nyomtatott áramköri elrendezésekben.
A Schneider Electric LP1K06105BD mágneskapcsoló kiemelkedő műszaki paraméterekkel rendelkezik: 8 kV lökőfeszültség-állóság, 20 A konvencionális szabad levegőben mérhető termikus áram a főáramkörben (60°C-on), valamint 10 A a jelzőáramkörben (50°C-on). A készülék zárlati megszakítóképessége 110 A a főáramkörben az IEC 60947 szabványnak megfelelően. A kontaktor kompakt méretekkel büszkélkedik: magassága mindössze 58 mm, szélessége 45 mm, mélysége pedig 57 mm. Ezt a rendkívül kis helyigényt előnyösen kihasználhatod olyan alkalmazásoknál, ahol korlátozott beépítési tér áll rendelkezésre. A TeSys K sorozat előnye a rugalmasság, a kompakt méret és a megbízható teljesítmény, ami ideálissá teszi ipari, kereskedelmi és épületautomatizálási projektekhez egyaránt.
A mágneskapcsoló kiemelkedő mechanikai és elektromos élettartammal rendelkezik: mechanikai élettartama 10 millió kapcsolási ciklus, elektromos élettartama pedig 1,3 millió ciklus AC-3/AC-3e kategóriában 6 A terhelésnél, 440 V üzemi feszültség mellett. A készülék -25 és +50 °C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya pedig -50 és +80 °C között van. A TeSys K LP1K06105BD védettségi szintje IP2X, és különböző nemzetközi szabványoknak felel meg, többek között az EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1 és GB/T 14048.4 előírásainak. Rendelkezik CB Scheme, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal, így gyakorlatilag a világ bármely piacán alkalmazható. A kontaktor ideális választás olyan alkalmazásokhoz, ahol fontos a megbízható működés, a hosszú élettartam és a pontos vezérelhetőség, különösen nyomtatott áramköri lapra történő közvetlen beültetés esetén.
Schneider Electric TeSys K - LP1K06105BD - Nyákba ültethető mágneskapcsoló 24V/DC műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Termék vagy komponens típusa: Mágneskapcsoló
Eszköz rövidítés: LP1K
Mágneskapcsoló alkalmazás: Motorvezérlés
Kiegészítő jellemzők
Felhasználási kategória: AC-3, AC-3e, AC-4
Pólusok leírása: 3P
Teljesítmény pólus érintkező összetétel: 3 NO
Névleges üzemi feszültség: Teljesítmény áramkör: <= 690 V AC <= 400 Hz
Jelzési áramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram: 6 A (60°C alatt) <= 440 V AC AC-3 teljesítmény áramkörnél
6 A (60°C alatt) <= 440 V AC AC-3e teljesítmény áramkörnél
Vezérlőáramkör típusa: DC szabványos
Vezérlőáramkör feszültsége: 24 V DC
Motor teljesítmény kW: 1,5 kW 220...230 V AC 50/60 Hz AC-3 esetén
2,2 kW 380...415 V AC 50/60 Hz AC-3 esetén
3 kW 440/690 V AC 50/60 Hz AC-3 esetén
1,5 kW 220...230 V AC 50/60 Hz AC-3e esetén
2,2 kW 380...415 V AC 50/60 Hz AC-3e esetén
3 kW 440/690 V AC 50/60 Hz AC-3e esetén
1,5 kW 220...230 V AC 50/60 Hz AC-4 esetén
2,2 kW 380...415 V AC 50/60 Hz AC-4 esetén
3 kW 440/690 V AC 50/60 Hz AC-4 esetén
Segédérintkező összetétel: 1 NO
Névleges impulzus kitartó feszültség: 8 kV
Túlfeszültség kategória: III
Hagyományos szabad levegős termikus áram: 20 A (60 °C-on) teljesítmény áramkörnél
10 A (50 °C-on) jelzési áramkörnél
Irms névleges megszakítási képesség: 110 A AC teljesítmény áramkörnél az IEC 60947 szabvány szerint
110 A AC jelzési áramkörnél az IEC 60947 szabvány szerint
Névleges szakítóképesség: 110 A 220...230 V-nál az IEC 60947 szerint
110 A 380...400 V-nál az IEC 60947 szerint
110 A 415 V-nál az IEC 60947 szerint
110 A 440 V-nál az IEC 60947 szerint
80 A 500 V-nál az IEC 60947 szerint
70 A 660...690 V-nál az IEC 60947 szerint
Rövid idejű áramerősség kitartás: 90 A 50 °C - 1 mp teljesítmény áramkörnél
85 A 50 °C - 5 mp teljesítmény áramkörnél
80 A 50 °C - 10 mp teljesítmény áramkörnél
60 A 50 °C - 30 mp teljesítmény áramkörnél
45 A 50 °C - 1 perc teljesítmény áramkörnél
40 A 50 °C - 3 perc teljesítmény áramkörnél
20 A 50 °C - >= 15 perc teljesítmény áramkörnél
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz teljesítmény áramkörnél
Névleges szigetelési feszültség: Teljesítmény áramkör: 600 V az UL 508 szerint
Teljesítmény áramkör: 690 V az IEC 60947-4-1 szerint
Mechanikai tartósság: 10 millió ciklus
Elektromos tartósság: 1,3 millió ciklus 6 A AC-3 esetén <= 440 V
1,3 millió ciklus 6 A AC-3e esetén <= 440 V
Csatlakozások - csatlakozók: Forrasztó tüskék (külső átmérő: 0,035 mm)
Maximális működési sebesség: 3600 ciklus/óra
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus névleges terhelésű mágneskapcsoló az EN/ISO 13849-1 szerint
B10d = 20000000 ciklus mechanikus terhelésű mágneskapcsoló az EN/ISO 13849-1 szerint
Fizikai jellemzők
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4
Termék tanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
IP védettségi fokozat: IP2X
Üzemi környezeti hőmérséklet: -25...50 °C
Tárolási környezeti hőmérséklet: -50...80 °C
Üzemeltetési magasság: 2000 m leértékelés nélkül
Lángállóság: V1 az UL 94 szerint
