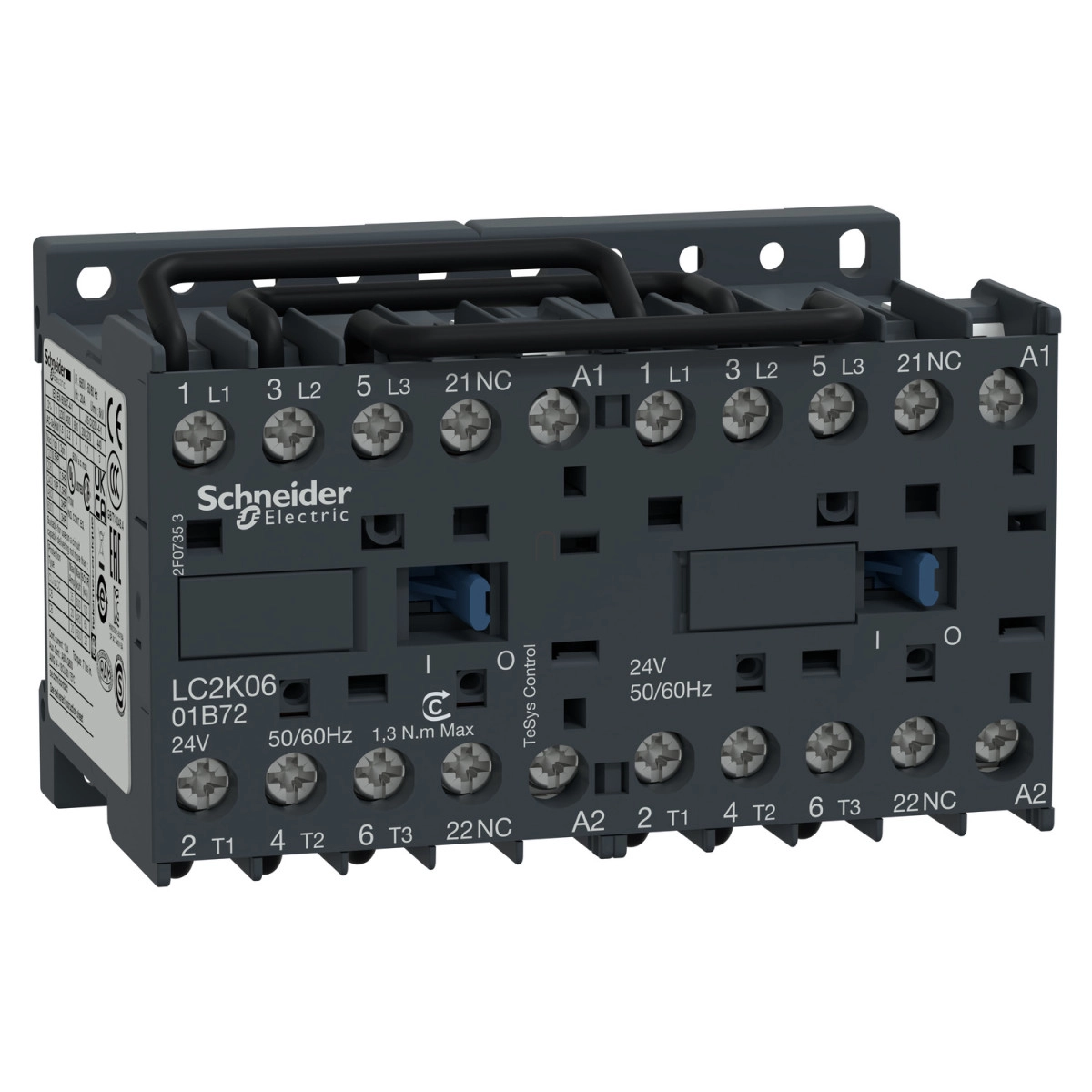

A Schneider Electric TeSys K sorozatú LC2K0601B72 forgató irányváltó mágneskapcsoló egy kompakt, 3 pólusú, professzionális ipari megoldás motorvezérlési alkalmazásokhoz. Ez a speciálisan tervezett kontaktor előszerelt forgató sínsínnel rendelkezik, amely jelentősen egyszerűsíti és gyorsítja a telepítési folyamatot.
A termék kiváló minőségű, AC-3/AC-3e/AC-4 kategóriájú mágneskapcsoló, amely 6A névleges üzemi árammal büszkélkedhet 440V AC feszültségen. Teljesítmény szempontjából 1,5 kW teljesítményű motorok vezérlésére alkalmas 220-230V AC hálózaton, 2,2 kW-ra 380-415V AC esetén, valamint akár 3 kW motorteljesítményt is kezelhet 440/690V AC feszültségszinten. A vezérlőáramkör 24V AC 50/60 Hz-es táplálással működik, és a készülék beépített elnyomó eszközzel van ellátva, amely jelentősen csökkenti az elektromos zajokat és védi a kapcsolódó áramköröket.
A TeSys K mágneskapcsoló 3 NO teljesítmény-érintkező konfigurációval és 1 NC segédérintkezővel rendelkezik, ami kellő rugalmasságot biztosít a különböző vezérlési feladatokhoz. A készülék kiemelkedő műszaki paraméterei közé tartozik a 8 kV névleges lökőfeszültség-állóság, a III. túlfeszültség kategória, valamint a 20A konvencionális szabad levegőben mért termikus áram a teljesítményáramkörben (60°C-on) és 10A a jelzőáramkörben (50°C-on). Az átlagos impedancia mindössze 3 mOhm a teljesítményáramkörben, 20A és 50 Hz mellett.
A kompakt méretek - 58 mm magasság, 90 mm szélesség és 57 mm mélység - lehetővé teszik a helytakarékos beépítést kapcsolószekrényekbe, miközben az IP20-as védettségi szint megfelelő védelmet nyújt a normál ipari környezetben. A mechanikai tartósság tekintetében a készülék lenyűgöző, 5 millió kapcsolási ciklust képes teljesíteni, míg elektromos élettartama 1,3 millió ciklus 6A AC-3/AC-3e kategóriában, 440V-ig. Az LC2K0601B72 csatlakoztatása csavaros kapcsokkal történik, amelyek 1,5-4 mm² tömör vagy 0,75-4 mm² rugalmas vezetéket fogadnak, 0,8-1,3 Nm meghúzási nyomaték mellett.
A TeSys K sorozat előnyei közé tartozik a rugalmasság, a biztonság és a kompakt méret. A termék úgy lett kialakítva, hogy minimális zajszintet és alacsony fogyasztást biztosítson, miközben robusztus teljesítmény-csatlakozásokat és különböző segédérintkezőket kínál. Az IP20 ujjvédett csatlakozókkal, valamint az IEC tanúsított tükör és mechanikusan kapcsolt érintkezőkkel a biztonságos alkalmazások számára, ez a mágneskapcsoló ideális választás a professzionális ipari rendszerekhez. Széles működési hőmérséklettartománya (-25°C és +50°C között) és kiváló mechanikai ellenállása - beleértve a rezgésállóságot és ütésállóságot - hosszú távú, megbízható működést garantál még a legkeményebb ipari környezetben is.
Schneider Electric TeSys K - LC2K0601B72 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Terméktípus: Forgató irányváltó mágneskapcsoló
Rövid termékazonosító: LC2K
Alkalmazási terület: Vezérlés
Kontaktor alkalmazás: Motorvezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4
Kivitel: Előszerelt forgató sínsínnel
Műszaki specifikációk
Pólusszám: 3P
Teljesítmény érintkező felépítés: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítményáramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 6 A (60 °C alatt) <= 440 V AC AC-3 teljesítményáramkörhöz, 6 A (60 °C alatt) <= 440 V AC AC-3e teljesítményáramkörhöz
Motor teljesítmény: 1.5 kW 220...230 V AC 50/60 Hz esetén, 2.2 kW 380...415 V AC 50/60 Hz esetén, 3 kW 440/690 V AC 50/60 Hz esetén
Vezérlőáramkör típus: AC 50/60 Hz
Vezérlőáramkör feszültség [Uc]: 24 V AC 50/60 Hz
Segédérintkező összeállítás: 1 NC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Elektromos jellemzők
Hagyományos szabad levegőben mért termikus áram [Ith]: 20 A (60 °C-on) teljesítményáramkörnél, 10 A (50 °C-on) jelzőáramkörnél
Névleges bekapcsolási áram: 110 A AC teljesítményáramkörhöz IEC 60947 szerint, 110 A AC jelzőáramkörhöz IEC 60947 szerint
Névleges megszakítási képesség: 110 A 220...230 V-on IEC 60947 szerint, 110 A 380...400 V-on IEC 60947 szerint, 110 A 415 V-on IEC 60947 szerint, 110 A 440 V-on IEC 60947 szerint, 80 A 500 V-on IEC 60947 szerint, 70 A 660...690 V-on IEC 60947 szerint
Mechanikai jellemzők
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Mechanikai élettartam: 5 millió ciklus
Elektromos élettartam: 1,3 millió ciklus 6 A AC-3 esetén Ue <= 440 V, 1,3 millió ciklus 6 A AC-3e esetén Ue <= 440 V, 0,05 millió ciklus 36 A AC-4 esetén Ue <= 440 V
Környezeti feltételek
IP védettségi fokozat: IP20 VDE 0106 szerint
Üzemi környezeti hőmérséklet: -25...50 °C
Tárolási környezeti hőmérséklet: -50...80 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Tanúsítványok és megfelelőségek
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
