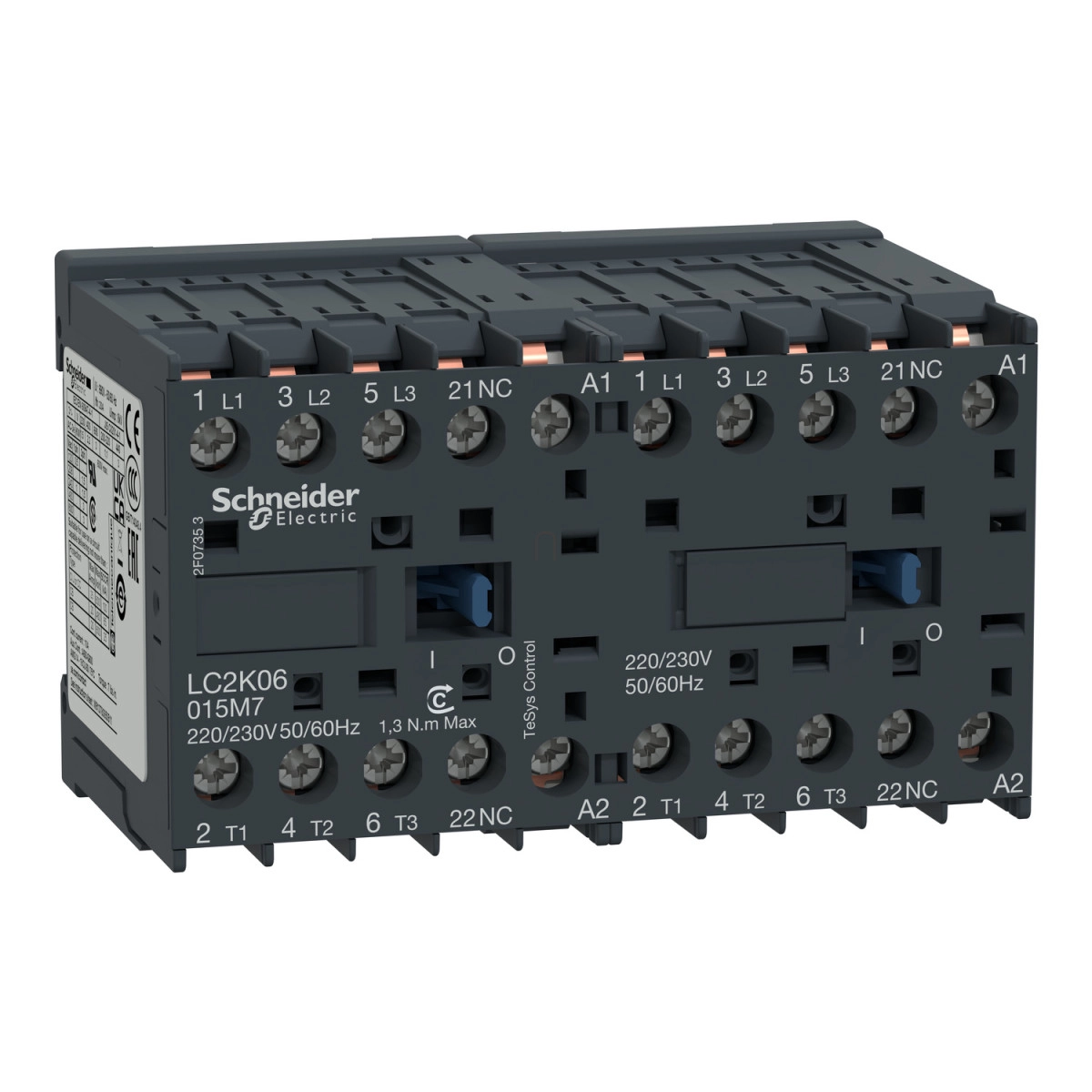

A Schneider Electric TeSys K sorozatba tartozó LC2K06015M7 típusszámú váltó mágneskapcsoló egy kompakt, sokoldalú és magas teljesítményű ipari vezérlőelem, amely kifejezetten motorirányításra lett kifejlesztve. Ez a 3 pólusú kontaktor a villamos rendszerek megbízható működtetésének kulcsfontosságú eleme, különösen olyan alkalmazásokban, ahol a motor irányváltása szükséges.
A TeSys K LC2K06015M7 váltó mágneskapcsoló 6 amper névleges üzemi árammal rendelkezik AC-3 és AC-3e alkalmazási kategóriákban, maximum 440V feszültségen. Motorteljesítmény szempontjából különböző feszültségtartományokban alkalmazható: 1,5 kW 220-230V AC, 2,2 kW 380-415V AC, valamint 3 kW 440V, 480V, 500-600V és 660-690V AC hálózatokon, mindegyik esetben 50/60 Hz frekvencián. A készülék különlegessége, hogy előre összeszerelt váltó áramsínnel (reversing power busbar) érkezik, ami jelentősen megkönnyíti a telepítést és csökkenti a szerelési időt. A vezérlőkör 220-230V AC 50/60 Hz feszültséggel működik, míg a teljesítménykör maximum 690V AC feszültségig használható.
A TeSys K LC2K06015M7 kontaktor 3 NO (záró) teljesítménypólus érintkezővel és 1 NC (nyitó) segédérintkezővel rendelkezik. A készülék IP20-as védelemmel van ellátva, ami megvédi a felhasználót a véletlen érintésektől. Műszaki paraméterei közé tartozik a 8 kV-os névleges lökőfeszültség-állóság, III-as túlfeszültség kategória, valamint 20A hagyományos, szabad levegőn mért termikus áram a teljesítménykörnél és 10A a jelzőkörnél (mindkettő 50°C-on mérve). Bekapcsolási teljesítmény szempontjából 110A AC áramot képes kezelni mind a teljesítmény-, mind a jelzőkörökben.
A TeSys K sorozat előnyei között szerepel a rugalmasság (különböző vezérlési feszültségek, alacsony fogyasztás, minimális zajszint, robusztus energiacsatlakozások és sokféle segédelem), a biztonság (IP20 ujjbiztos csatlakozók, beépített NO/NC segédérintkezők, IEC tanúsítvánnyal rendelkező tükrözött és mechanikusan kapcsolt érintkezők biztonsági alkalmazásokhoz), valamint a kompakt kialakítás (akár 50%-kal kisebb térfogat a panelekben, a piacon elérhető egyik legkisebb kontaktor). A TeSys K LC2K06015M7 mágneskapcsoló további műszaki előnyei között szerepel az előre összeszerelt váltó áramsín, a 3 pólusú változatokban beépített 1NO vagy 1NC, kiegészítő blokkok segítségével akár 4-re bővíthető segédérintkezők, valamint a különféle tekercs feszültség és csatlakozási opciók. A készülék mechanikai élettartama 5 millió kapcsolási ciklus, elektromos élettartama pedig 1,3 millió ciklus 6A AC-3 vagy AC-3e kategóriában, 440V-ig.
Schneider Electric TeSys K - LC2K06015M7 - Mágneskapcsoló 6A 220VAC műszaki adatok
Alapadatok
Termékcsalád: TeSys
Terméknév: TeSys K
Termék vagy komponens típusa: Váltó mágneskapcsoló
Eszköz rövid neve: LC2K
Eszköz alkalmazása: Vezérlés
Kontaktor alkalmazás: Motorvezérlés
Felhasználási kategória: AC-4, AC-3, AC-3e
Eszköz bemutatása: Előre összeszerelt váltó áramsínnel
Műszaki jellemzők
Pólusok leírása: 3P
Teljesítménypólus érintkező összetétel: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítménykör: 690 V AC 50/60 Hz, Jelzőkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 6 A <= 440 V AC AC-3 teljesítménykörhöz, 6 A <= 440 V AC AC-3e teljesítménykörhöz
Motorteljesítmény kW: 1,5 kW 220...230 V AC 50/60 Hz, 2,2 kW 380...415 V AC 50/60 Hz, 3 kW 440 V AC 50/60 Hz, 3 kW 480 V AC 50/60 Hz, 3 kW 500...600 V AC 50/60 Hz, 3 kW 660...690 V AC 50/60 Hz
Vezérlőkör típusa: AC 50/60 Hz
Vezérlőkör feszültség [Uc]: 220...230 V AC 50/60 Hz
Segédérintkező összetétele: 1 NC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegőn mért termikus áram [Ith]: 20 A (50 °C) teljesítménykörhöz, 10 A (50 °C) jelzőkörhöz
Elektromos jellemzők
Névleges bekapcsolóképesség Irms: 110 A AC teljesítménykörhöz (NF C 63-110 és IEC 60947 szerint), 110 A AC jelzőkörhöz (IEC 60947 szerint)
Névleges megszakítóképesség: 110 A 415 V (IEC 60947 szerint), 110 A 440 V (IEC 60947 szerint), 80 A 500 V (IEC 60947 szerint), 110 A 220...230 V (IEC 60947 szerint), 110 A 380...400 V (IEC 60947 szerint), 70 A 660...690 V (IEC 60947 szerint)
Névleges rövid idejű áramszilárdság [Icw]: 90 A 50 °C - 1 s teljesítménykörhöz, 85 A 50 °C - 5 s, 80 A 50 °C - 10 s, 60 A 50 °C - 30 s, 45 A 50 °C - 1 perc, 40 A 50 °C - 3 perc, 20 A 50 °C - >= 15 perc teljesítménykörhöz
Kapcsolódó biztosíték névleges árama: 25 A gG <= 440 V teljesítménykörhöz, 25 A aM teljesítménykörhöz
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz teljesítménykörhöz
Névleges szigetelési feszültség [Ui]: Teljesítménykör: 600 V (UL 508 szerint), 690 V (IEC 60947-4-1 szerint)
Elektromos élettartam: 1,3 millió ciklus 6 A AC-3 Ue <= 440 V, 1,3 millió ciklus 6 A AC-3e Ue <= 440 V
Mechanikai jellemzők
Reteszelés típusa: Mechanikus
Szerelési alap: Sín vagy lemez
Mechanikai élettartam: 5 millió ciklus
Maximális működési sebesség: 3600 ciklus/óra
Környezeti jellemzők
IP védettségi fokozat: IP20 (VDE 0106 szerint)
Környezeti hőmérséklet üzemelés közben: -25...50 °C
Környezeti hőmérséklet tároláskor: -50...80 °C
Üzemeltetési magasság: 2000 m leértékelés nélkül
Méretek és súly
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
