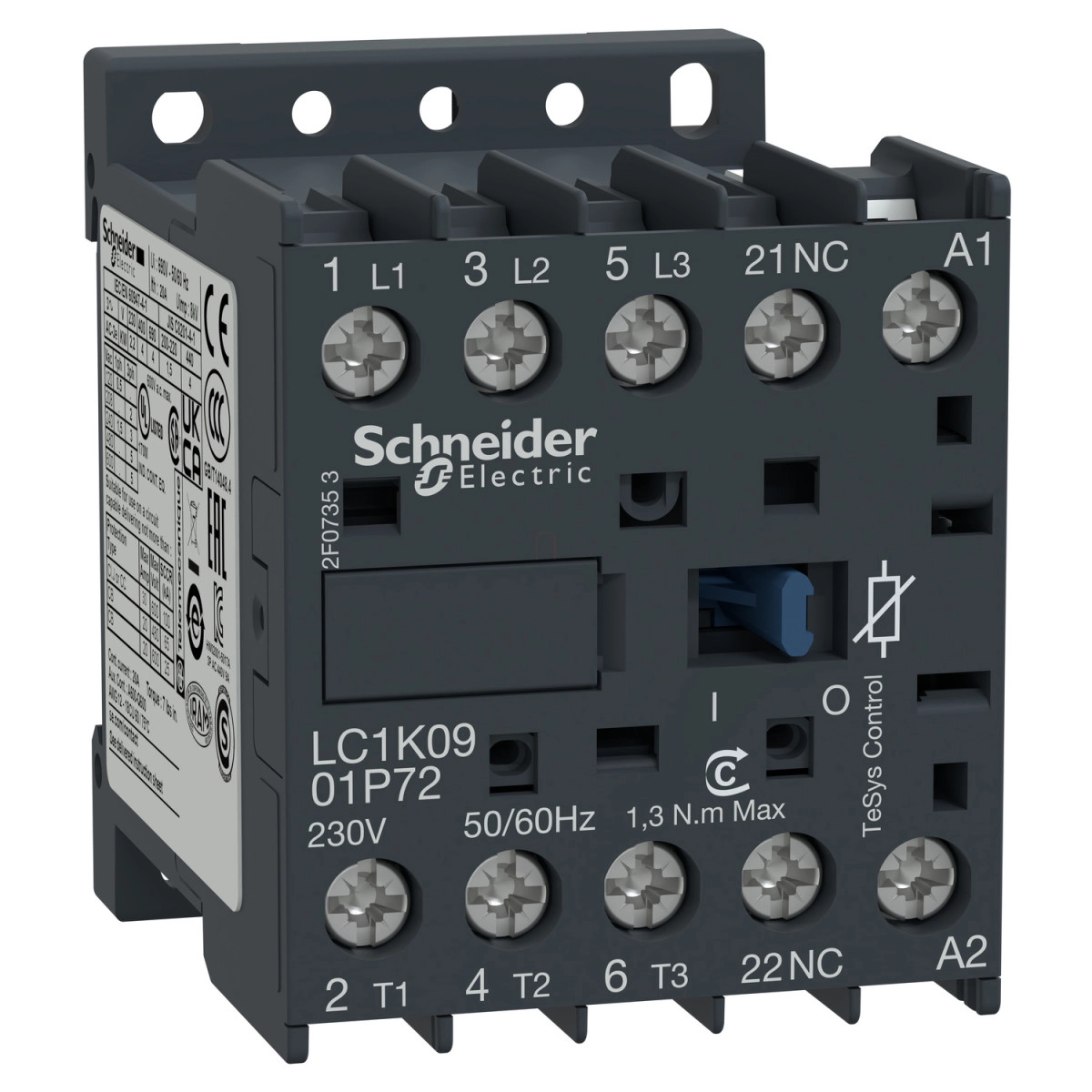

A Schneider Electric TeSys K sorozatú mágneskapcsoló (LC1K0901F72) egy rendkívül megbízható és sokoldalú vezérlőelem, amely tökéletes választás ipari alkalmazásokhoz és motorvezérléshez. Ez a 3 pólusú kontaktor 9A névleges üzemi árammal rendelkezik AC-3 és AC-3e kategóriában 440V-on, valamint beépített zavarszűrővel és 110V AC vezérlőtekerccsel van felszerelve, ami biztosítja a problémamentes üzemeltetést különböző alkalmazási területeken.
A TeSys K kontaktorcsalád kompakt méretének köszönhetően helytakarékos megoldást kínál, miközben kiváló teljesítményt biztosít. A termék 3 NO főérintkezővel és 1 NC segédérintkezővel rendelkezik, így rugalmasan alkalmazható különféle kapcsolási feladatokhoz. A kontaktor több felhasználási kategóriában is alkalmazható: AC-3 és AC-3e (motorvezérlés), AC-1 (ellenállásos terhelés) és AC-4 (váltakozóáramú motorok). Motorteljesítményben ez 2,2 kW-ot jelent 220-230V AC-nél, illetve 4 kW-ot 380-415V AC és 440/690V AC feszültségszinteken.
A LC1K0901F72 modell kiemelkedő műszaki paraméterekkel büszkélkedhet. A névleges üzemi feszültség a főáramkör esetében maximum 690V AC 400 Hz-ig, míg a jelzőáramkörnél szintén maximum 690V AC 400 Hz-ig. A készülék névleges szigetelési feszültsége (Ui) a főáramkörnél 690V az IEC szabvány szerint (600V UL és CSA szabványok szerint), a jelzőáramkörnél ugyanezek az értékek érvényesek. Az impulzusállósági feszültség (Uimp) 8 kV, ami kiváló túlfeszültség-védelmet biztosít (III-as túlfeszültség kategória). A hőállóság szempontjából a konvencionális szabad levegőn mért termikus áram (Ith) 20A a főáramkör esetében 60°C-on, míg a jelzőáramkör esetében 10A 50°C-on.
A mechanikai és elektromos tartósság szempontjából is kimagasló értékekkel rendelkezik az LC1K0901F72. A mechanikai élettartama 10 millió kapcsolási ciklus, míg az elektromos élettartam AC-3 és AC-3e kategóriában 1,3 millió ciklus (9A, max. 440V), AC-1 kategóriában 0,16 millió ciklus (20A, max. 690V), AC-4 kategóriában pedig 0,02 millió ciklus (54A, max. 440V). A készülék kiemelkedő mechanikai robusztussággal rendelkezik, amit az IEC 60068-2-27 és IEC 60068-2-6 szabványok szerinti ütés- és rezgésállósági tesztek igazolnak. A termék a legmagasabb biztonsági követelményeknek is megfelel, amit a B10d = 1369863 ciklus (névleges terhelésnél) és B10d = 20000000 ciklus (mechanikai terhelésnél) értékek bizonyítanak az EN/ISO 13849-1 szabvány szerint.
Schneider Electric TeSys K - LC1K0901F72 - Mágneskapcsoló 9A 110VAC műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Termék típus: Kontaktor
Rövidített típusnév: LC1K
Alkalmazási terület: Vezérlés
Kontaktor alkalmazása: Ellenállásos terhelés, Motorvezérlés
Kiegészítő jellemzők
Felhasználási kategória: AC-3, AC-3e, AC-1, AC-4
Pólusok leírása: 3P
Főérintkező összetétel: 3 NO
Névleges üzemi feszültség: Főáramkör: <= 690 V AC <= 400 Hz, Jelzőáramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram: 9 A (at <60 °C) <= 440 V AC AC-3 főáramköri, 9 A (at <60 °C) <= 440 V AC AC-3e főáramköri, 20 A (at <60 °C) <= 690 V AC AC-1 főáramköri
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége: 110 V AC 50/60 Hz
Motorteljesítmény
2.2 kW 220...230 V AC 50/60 Hz AC-3
4 kW 380...415 V AC 50/60 Hz AC-3
4 kW 440/690 V AC 50/60 Hz AC-3
2.2 kW 220...230 V AC 50/60 Hz AC-3e
4 kW 380...415 V AC 50/60 Hz AC-3e
4 kW 440/690 V AC 50/60 Hz AC-3e
2.2 kW 220...230 V AC 50/60 Hz AC-4
4 kW 380...415 V AC 50/60 Hz AC-4
4 kW 440/690 V AC 50/60 Hz AC-4
Technikai paraméterek
Segédérintkező összetétele: 1 NC
Névleges lökőfeszültség-állóság: 8 kV
Túlfeszültség-kategória: III
Konvencionális szabad levegőn termikus áram: 20 A (60 °C-nál) főáramköri, 10 A (50 °C-nál) jelzőáramköri
Névleges záróképesség: 110 A AC főáramköri IEC 60947 szerint, 110 A AC jelzőáramköri IEC 60947 szerint
Névleges megszakítóképesség: 110 A 220...230 V IEC 60947 szerint, 110 A 380...400 V IEC 60947 szerint, 110 A 415 V IEC 60947 szerint, 110 A 440 V IEC 60947 szerint, 80 A 500 V IEC 60947 szerint, 70 A 660...690 V IEC 60947 szerint
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz főáramköri
Névleges szigetelési feszültség: Főáramkör: 600 V UL 508 szerint, Főáramkör: 690 V IEC 60947-4-1 szerint, Jelzőáramkör: 690 V IEC 60947-4-1 szerint
Fizikai jellemzők
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Technológiai jellemzők
Tekercs technológia: Beépített zavarszűrővel
Bekapcsolási teljesítmény VA-ban: 30 VA (20 °C-nál)
Tartó teljesítményfelvétel VA-ban: 4.5 VA (20 °C-nál)
Hőleadás: 1.3 W
Csatlakozások - sorkapcsok: Csavaros csatlakozók
Maximális működési sebesség: 3600 ciklus/óra
Mechanikai tartósság: 10 millió ciklus
Elektromos tartósság: 1.3 millió ciklus 9 A AC-3 Ue <= 440 V, 1.3 millió ciklus 9 A AC-3e Ue <= 440 V, 0.16 millió ciklus 20 A AC-1 Ue <= 690 V, 0.02 millió ciklus 54 A AC-4 Ue <= 440 V
