A Schneider Electric TeSys K sorozatba tartozó LC1K09004B72 mágneskapcsoló egy rendkívül sokoldalú és megbízható villamos kapcsolóeszköz, amely elsősorban ellenállásos terhelések vezérlésére lett kifejlesztve. Ez a 4 pólusú (4NO) kivitel kiválóan alkalmazható AC-1 kategóriájú alkalmazásokban, ahol a névleges üzemi áram 20A 690V AC feszültségig.
A TeSys K kontaktor család számos előnyös tulajdonsággal rendelkezik. A kompakt méretének köszönhetően (58 mm magasság, 45 mm szélesség, 57 mm mélység) jelentősen csökkenthető a kapcsolószekrényben elfoglalt hely. A 24V AC vezérlőfeszültségű tekercs integrált zavarszűrővel van ellátva, ami növeli a készülék elektromágneses kompatibilitását és csökkenti az elektromos zajokat a rendszerben. A kontaktor 50/60 Hz-en egyaránt használható, így rugalmas megoldást kínál különböző alkalmazási területeken.
Az LC1K09004B72 műszaki paraméterei lenyűgözőek: 8 kV névleges lökőfeszültség-állóság, III-as túlfeszültség kategória, 20A konvencionális szabad levegőben mérhető termikus áram a főáramkörben és 10A a jelzőáramkörben. A készülék bekapcsolási teljesítménye 110A AC az IEC 60947 szabványnak megfelelően. A megszakítási képessége a különböző feszültségszinteken kiváló: 110A 220-230V-on, 110A 380-400V-on, 110A 415V-on, 110A 440V-on, 80A 500V-on és 70A 660-690V-on. A névleges szigetelési feszültség értéke 690V az IEC 60947-4-1 szabvány szerint, valamint 600V a UL 508 és CSA C22.2 No 14 szabványoknak megfelelően.
A mágneskapcsoló kiemelkedő mechanikai és elektromos élettartammal rendelkezik: mechanikai tartóssága 10 millió kapcsolási ciklus, elektromos élettartama pedig 0,16 millió ciklus 20A AC-1 terhelésnél, maximum 690V feszültségen. A bekapcsolási teljesítmény 30VA (20°C-on), míg a tartó teljesítményfelvétel mindössze 4,5VA (20°C-on), hődisszipációja pedig 1,3W. A működési idők rendkívül gyorsak: 10-20 ms a tekercs energizálása és az NO záródása között, valamint ugyanennyi a tekercs kikapcsolása és az NO nyitása között.

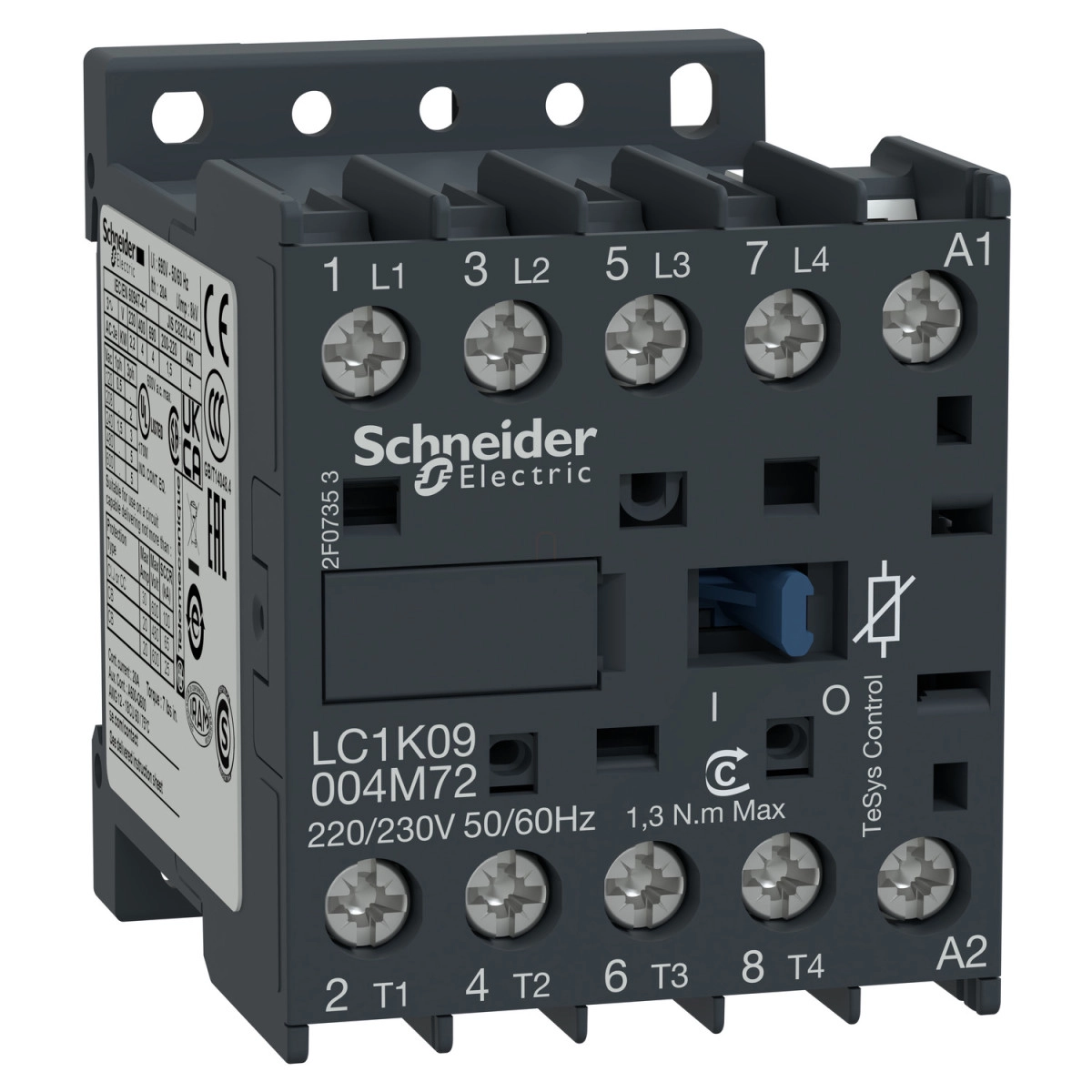

Schneider Electric TeSys K - LC1K09004B72 - Mágneskapcsoló 9A 24VAC műszaki adatok
Főbb jellemzők
Sorozat: TeSys
Termék típusa: Kontaktor
Eszköz rövid neve: LC1K
Eszköz alkalmazása: Vezérlés
Kontaktor alkalmazás: Ellenállásos terhelés
Kiegészítő információk
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Erősáramú pólusok összetétele: 4 NO
Névleges üzemi feszültség [Ue]: Erősáramú kör: <= 690 V AC <= 400 Hz
Jelzőáramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram [Ie]: 20 A (60 °C alatt) <= 690 V AC AC-1 erősáramú körben
Vezérlő áramkör típusa: AC 50/60 Hz
Vezérlő áramkör feszültsége [Uc]: 24 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegőben mérhető termikus áram [Ith]: 20 A (60 °C-on) erősáramú körben
10 A (50 °C-on) jelzőáramkörben
Teljesítményadatok
Irms névleges bekapcsolási képesség: 110 A AC erősáramú körben az IEC 60947 szerint
Névleges megszakítási képesség:
110 A 220...230 V-on az IEC 60947 szerint
110 A 380...400 V-on az IEC 60947 szerint
110 A 415 V-on az IEC 60947 szerint
110 A 440 V-on az IEC 60947 szerint
80 A 500 V-on az IEC 60947 szerint
70 A 660...690 V-on az IEC 60947 szerint
Névleges rövid idejű áramerősség [Icw]:
90 A 50 °C - 1 s erősáramú körben
85 A 50 °C - 5 s erősáramú körben
80 A 50 °C - 10 s erősáramú körben
60 A 50 °C - 30 s erősáramú körben
45 A 50 °C - 1 perc erősáramú körben
40 A 50 °C - 3 perc erősáramú körben
20 A 50 °C - >= 15 perc erősáramú körben
Mechanikai adatok
Kapcsolódó biztosíték értéke: 25 A gG <= 440 V erősáramú körben
25 A aM erősáramú körben
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz erősáramú körben
Névleges szigetelési feszültség [Ui]:
Erősáramú kör: 600 V az UL 508 szerint
Erősáramú kör: 690 V az IEC 60947-4-1 szerint
Erősáramú kör: 600 V a CSA C22.2 No 14 szerint
Bekapcsolási teljesítmény VA-ben: 30 VA (20 °C-on)
Tartó teljesítményfelvétel VA-ben: 4.5 VA (20 °C-on)
Hődisszipáció: 1.3 W
Csatlakozók - kapcsok: Csavaros szorító kapcsok különböző kábeltípusokhoz
Maximális működési gyakoriság: 3600 ciklus/óra
Tekercs technológia: Integrált zavarszűrővel
Működési idő:
10...20 ms tekercs kikapcsolása és NO nyitása
10...20 ms tekercs energizálása és NO zárása
Élettartam
Mechanikai élettartam: 10 millió ciklus
Elektromos élettartam: 0.16 millió ciklus 20 A AC-1 terhelésnél, Ue <= 690 V
Méretek
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Környezeti adatok
IP védettségi szint: IP2X a VDE 0106 szerint
Védő kezelés: TC az IEC 60068 szerint
TC a DIN 50016 szerint
Tárolási környezeti hőmérséklet: -50...80 °C
Üzemi tengerszint feletti magasság: 2000 m derating nélkül
