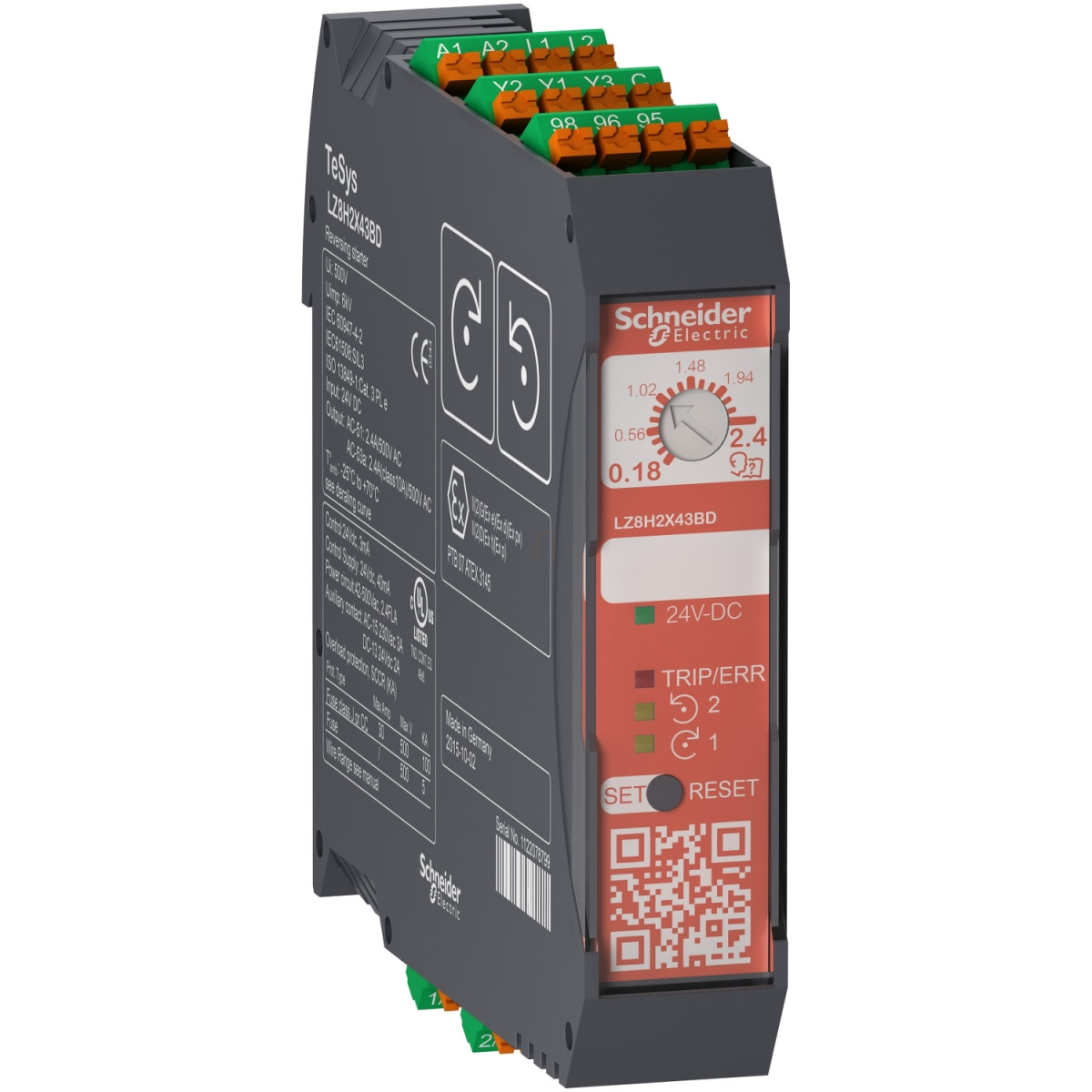

A Schneider Electric TeSys Hybrid családba tartozó LZ8H6X53BD típusú forgásirányváltó ultra-kompakt motorindító egy innovatív megoldás, amely ötvözi a biztonságot és a kompakt méretet ipari alkalmazásokhoz. Ez a 3 pólusú, 500 V AC névleges feszültségű eszköz kifejezetten a modern ipari környezet követelményeire lett tervezve, ahol a helytakarékosság és a magas biztonsági szint egyaránt fontos.
A termék 3kW teljesítményű motorokhoz optimalizált 400V-on, miközben többféle teljesítményszinten is alkalmazható: 1,5 kW (220/230V), 2,2 kW (380V), valamint 3 kW (400/415/440/500V) AC hálózaton. Lóerőben kifejezve 1 LE (200V), 1,5 LE (230V) és 3 LE (460V) teljesítményű motorokhoz használható. Az LZ8H6X53BD különlegessége a beépített Safe Torque Off (STO) funkció, amely SIL 3 szintű biztonsági integritást kínál az IEC 61508-1 szabvány szerint, illetve PL=e biztonsági teljesítményszintet az ISO 13849-1 szerint a leállítási funkciónál. A motorvédelem szempontjából SIL 2 biztonsági szintet nyújt. Ez különösen fontos olyan alkalmazásokban, ahol a vészleállítás vagy a biztonságos karbantartás elengedhetetlen követelmény.
A vezérlőkör 24V DC feszültséggel működik, 19,2-30V DC tartományban, maximum 40 mA áramfelvétellel. A termék rugós csatlakozókkal rendelkezik, amelyek 0,2-2,5 mm² merev vagy flexibilis kábelek csatlakoztatását teszik lehetővé. Az eszköz kompakt méretekkel büszkélkedik: 22,5 mm szélesség, 99 mm magasság és 114,5 mm mélység, mindössze 212 g tömeg mellett. A DIN sínre történő szerelés klipszekkel gyorsan megoldható.
Az LZ8H6X53BD rendelkezik 10A osztályú termikus túlterhelés védelemmel (az IEC 60947-4-2 szerint), hőmérsékletvédelemmel, valamint 1,5-9A tartományban állítható termikus védelemmel. Az eszköz magas fokú villamos tartósságot kínál, 30 millió működési ciklussal. A maximum üzemeltetési gyakoriság AC-51 alkalmazásoknál 120 ciklus/perc, míg AC-53A alkalmazásoknál 6 ciklus/perc 50% bekapcsolási idővel.
A termék nemzetközi tanúsítványokkal rendelkezik, beleértve a CULus-t, ATEX-et (1-es és 21-es zónákban motorvédelemhez társított eszközként), valamint CE jelölést. Megfelel az UL 60947-4-1 és IEC 60947-4-2 szabványoknak. Környezeti védettségét az IP20 fokozat jellemzi, és -25°C és +30°C között teljes terheléssel működtethető, míg +30°C és +70°C között teljesítménycsökkentéssel. Tárolási hőmérséklettartománya -40°C és +80°C közötti.
A Schneider Electric LZ8H6X53BD motorindító ideális választás olyan ipari környezetekben, ahol korlátozott a rendelkezésre álló hely, ugyanakkor magas biztonsági követelményeket támasztanak a motorvezérléssel szemben. Különösen ajánlott szállítórendszerek, gyártósorok, csomagológépek és egyéb ipari berendezések vezérléséhez, ahol a biztonságos leállítás kritikus fontosságú.
Schneider Electric TeSys H - LZ8H6X53BD - Safety STO kompakt forgásirányváltó motorvezérlő 3kW 24VDC, rugós műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Hybrid
Rövid termékazonosító: LZ8H
Termék vagy komponens típusa: Forgásirányváltó ultra-kompakt indító
Motorindító típusa: Közvetlen indítás
Pólusok leírása: 3P
Névleges üzemi feszültség: 500 V AC
Névleges üzemi áram: 6,5 A 500 V AC-53A esetén, 9 A 500 V AC-51 esetén, 5 A 500 V AC-53A esetén oldalról szerelve, 7 A 500 V AC-51 esetén oldalról szerelve
Termikus védelem beállítási tartománya: 1,5...9 A
Motorteljesítmények
kW-ban kifejezve:
1,5 kW 220 V AC 0,65
1,5 kW 230 V AC 0,65
2,2 kW 380 V AC 0,65
3 kW 400 V AC 0,65
3 kW 415 V AC 0,65
3 kW 440 V AC 0,65
3 kW 500 V AC 0,65
LE-ben kifejezve:
1 LE 200 V AC
1,5 LE 230 V AC
3 LE 460 V AC
Vezérlőáramkör feszültsége: 24 V DC
Biztonsági jellemzők
Biztonsági szint:
SIL 3 az IEC 61508-1 szerint leállítási funkció
PL = e az ISO 13849-1 szerint leállítási funkció
SIL 2 az IEC 61508-1 szerint motorvédelem
Biztonsági megbízhatósági adatok:
MTTFd = 517 év leállítási funkció
PFHd = 2,67E-9 1/h leállítási funkció
SFF = 99 % leállítási funkció
SFF = 99 % motorvédelem
MTTFd = 447 év motorvédelem
Termikus túlterhelési osztály: 10A osztály az IEC 60947-4-2 szerint
Kiegészítő jellemzők
Segédérintkező összetétele: 1 C/O hibajelzés
Vezérlő áramkör feszültség határértékek: 19,2...30 V DC
Áramfogyasztás: <= 40 mA 24 V DC-nél
Reset: Kézi, Elektromos reset
Elektromos tartósság: 30 millió ciklus
Maximális működési sebesség: 120 ciklus/perc AC-51 50% BE, 6 ciklus/perc AC-53A 50% BE
Szerelés és csatlakozás
Szerelési mód: Klipszekkel
Szerelési alap: DIN sín
Csatlakozás - kapcsok: Rugós szorítókapcsok 1 kábel(ek) 0,2...2,5 mm² - merev, Rugós szorítókapcsok 1 kábel(ek) 0,25...2,5 mm² - hajlékony - érvéghüvellyel, Rugós szorítókapcsok 1 kábel(ek) 0,2...2,5 mm² - hajlékony - érvéghüvely nélkül
Szabványok és tanúsítványok
Tanúsítványok: CULus, ATEX mint társított eszköz motorvédelemhez 1-es és 21-es zónákban, CE
Szabványok: UL 60947-4-1, IEC 60947-4-2
Elektromos jellemzők
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Szennyezettségi fok: 2
Méret és súly
Szélesség: 22,5 mm
Magasság: 99 mm
Mélység: 114,5 mm
Nettó tömeg: 212 g
Környezeti jellemzők
IP védettségi fokozat: IP20
Védőkezelés: TC
Környezeti levegő hőmérséklet üzem közben: -25...30 °C leértékelés nélkül, 30...70 °C leértékeléssel
Környezeti levegő hőmérséklet tárolás során: -40...80 °C
