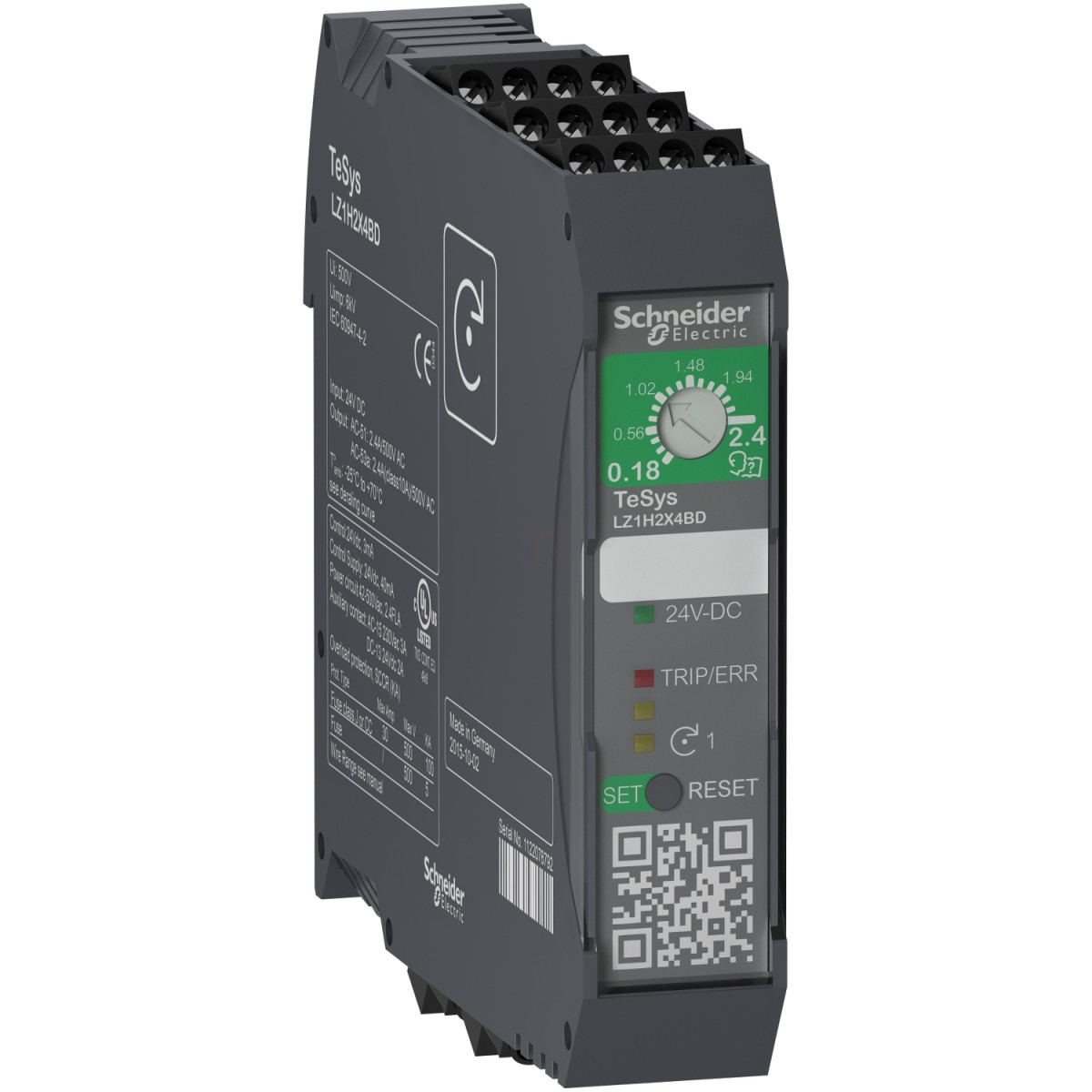

A Schneider Electric TeSys Hybrid termékcsaládba tartozó LZ1H2X4BD ultra kompakt motorindító egy korszerű, rendkívül helytakarékos megoldás közvetlen motorindításhoz. Ez a 3-pólusú eszköz kifejezetten kisméretű villamos motorok vezérlésére lett kifejlesztve, maximális 500 V AC névleges feszültségen történő működésre.
Az LZ1H2X4BD motorindító 2,4 A névleges üzemi árammal rendelkezik 500 V AC feszültségen, mind AC-51, mind AC-53A alkalmazási kategóriákban. Terhelhetősége nem változik még egymás mellé történő szerelés esetén sem, ami különösen előnyös kompakt kapcsolószekrényekben. A termék 0,18-2,4 A tartományban állítható hővédelemmel rendelkezik, így különböző teljesítményű motorokhoz rugalmasan adaptálható. Teljesítmény szempontjából 400 V-on akár 0,75 kW-os, 500 V-on pedig 1,1 kW-os motorok működtetésére alkalmas, miközben vezérlőköri feszültségigénye 24 V DC (19,2-30 V tartományban).
A TeSys Hybrid LZ1H2X4BD számos beépített védelmi funkcióval rendelkezik, beleértve a Class 10A túlterhelésvédelmet az IEC 60947-4-2 szabvány szerint. A hibajel továbbítására egy váltóérintkezőt (C/O) tartalmaz. A beállított paraméterektől függően a túlterhelés utáni visszaállítás történhet manuálisan, automatikusan vagy elektromos jel hatására. Az eszköz villamos élettartama kivételesen magas, 30 millió kapcsolási ciklus. A működési frekvencia AC-51 alkalmazásnál akár 120 ciklus/perc, AC-53A esetében 6 ciklus/perc lehet 50% bekapcsolási időtartam mellett. A szerelés rendkívül egyszerű, DIN-sínre történő bepattintással rögzíthető, ami jelentősen leegyszerűsíti a telepítési folyamatot.
Csatlakozás tekintetében az eszköz csavaros sorkapcsokkal rendelkezik, amelyek alkalmasak 1 db 0,2-2,5 mm² keresztmetszetű merev vezeték, 0,25-2,5 mm² keresztmetszetű hajlékony, érvéghüvelyes vezeték, vagy 0,2-2,5 mm² keresztmetszetű hajlékony, érvéghüvely nélküli vezeték fogadására. A csavarok meghúzási nyomatéka 0,5-0,6 Nm, amihez lapos 2,5 mm átmérőjű csavarhúzó vagy 3 mm-es csavarhúzó szükséges. Az eszköz védettsége IP20, ami biztosítja az alapvető érintésvédelmet, de nem nyújt védelmet por és nedvesség ellen. Működési hőmérséklet-tartománya -25°C-tól +70°C-ig terjed teljesítménycsökkenés nélkül, tárolási hőmérséklet-tartománya pedig -40°C-tól +80°C-ig. Méreteit tekintve a szélessége mindössze 22,5 mm, magassága 99 mm, mélysége pedig 114,5 mm, ami által rendkívül kompakt kialakítású eszköz, és könnyen elfér akár kisméretű kapcsolószekrényekben is.
Schneider Electric TeSys H - LZ1H2X4BD - kompakt motorvezérlő 0,75kW 24VDC, csavaros műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Hybrid
Eszköz rövid neve: LZ1H
Termék típusa: Ultra-kompakt motorindító
Motor indítási mód: Közvetlen indítás (Direct on line)
Pólus leírása: 3P
Villamos jellemzők
Névleges üzemi feszültség [Ue]: 500 V AC
Névleges üzemi áram [Ie]: 2,4 A 500 V AC-51 esetén
Névleges üzemi áram [Ie]: 2,4 A 500 V AC-53A esetén
Névleges üzemi áram [Ie]: 2,4 A 500 V AC-51 esetén egymás mellé szerelve
Névleges üzemi áram [Ie]: 2,4 A 500 V AC-53A esetén egymás mellé szerelve
Hővédelem beállítási tartománya: 0,18...2,4 A
Motor teljesítmény (kW): 0,37 kW 220 V AC 0,65 esetén
Motor teljesítmény (kW): 0,37 kW 230 V AC 0,65 esetén
Motor teljesítmény (kW): 0,75 kW 380 V AC 0,65 esetén
Motor teljesítmény (kW): 0,75 kW 400 V AC 0,65 esetén
Motor teljesítmény (kW): 0,75 kW 415 V AC 0,65 esetén
Motor teljesítmény (kW): 0,75 kW 440 V AC 0,65 esetén
Motor teljesítmény (kW): 1,1 kW 500 V AC 0,65 esetén
Motor teljesítmény (LE): 0,5 LE 200 V AC esetén
Motor teljesítmény (LE): 0,5 LE 230 V AC esetén
Motor teljesítmény (LE): 1 LE 460 V AC esetén
Vezérlő áramkör feszültsége [Uc]: 24 V DC
Hőtúlterhelés osztály: Class 10A az IEC 60947-4-2 szerint
Kiegészítő jellemzők
Segédérintkező összetétele: 1 C/O hibajelzés
Vezérlő áramköri feszültség határok: 19,2...30 V DC
Áramfogyasztás: <= 40 mA 24 V DC esetén
Reset: Manuális, Automatikus reset, Elektromos reset
Elektromos élettartam: 30 millió ciklus
Maximális működési sebesség: 120 ciklus/perc AC-51 50% bekapcsolva, 6 ciklus/perc AC-53A 50% bekapcsolva
Rögzítési mód: Bepattintható
Szerelési felület: DIN sín
Csatlakozások - sorkapcsok
Sorkapocs típus: Csavaros sorkapcsok 1 kábel(ek) 0,2...2,5 mm² - merev
Sorkapocs típus: Csavaros sorkapcsok 1 kábel(ek) 0,25...2,5 mm² - rugalmas - érvéghüvellyel
Sorkapocs típus: Csavaros sorkapcsok 1 kábel(ek) 0,2...2,5 mm² - rugalmas - érvéghüvely nélkül
Meghúzási nyomaték: 0,5...0,6 Nm lapos Ø 2,5 mm csavarhúzó 3 mm
Tanúsítványok és szabványok
Tanúsítványok: CE, CULus
Szabványok: IEC 60947-4-2, UL 60947-4-1
Szigetelési jellemzők
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség [Uimp]: 6 kV
Szennyezettségi fok: 2
Méret és tömeg
Szélesség: 22,5 mm
Magasság: 99 mm
Mélység: 114,5 mm
Környezeti paraméterek
IP védettségi fokozat: IP20
Védőbevonat: TC
Környezeti hőmérséklet működés közben: -25...70 °C teljesítménycsökkenés nélkül
Környezeti hőmérséklet tároláskor: -40...80 °C
