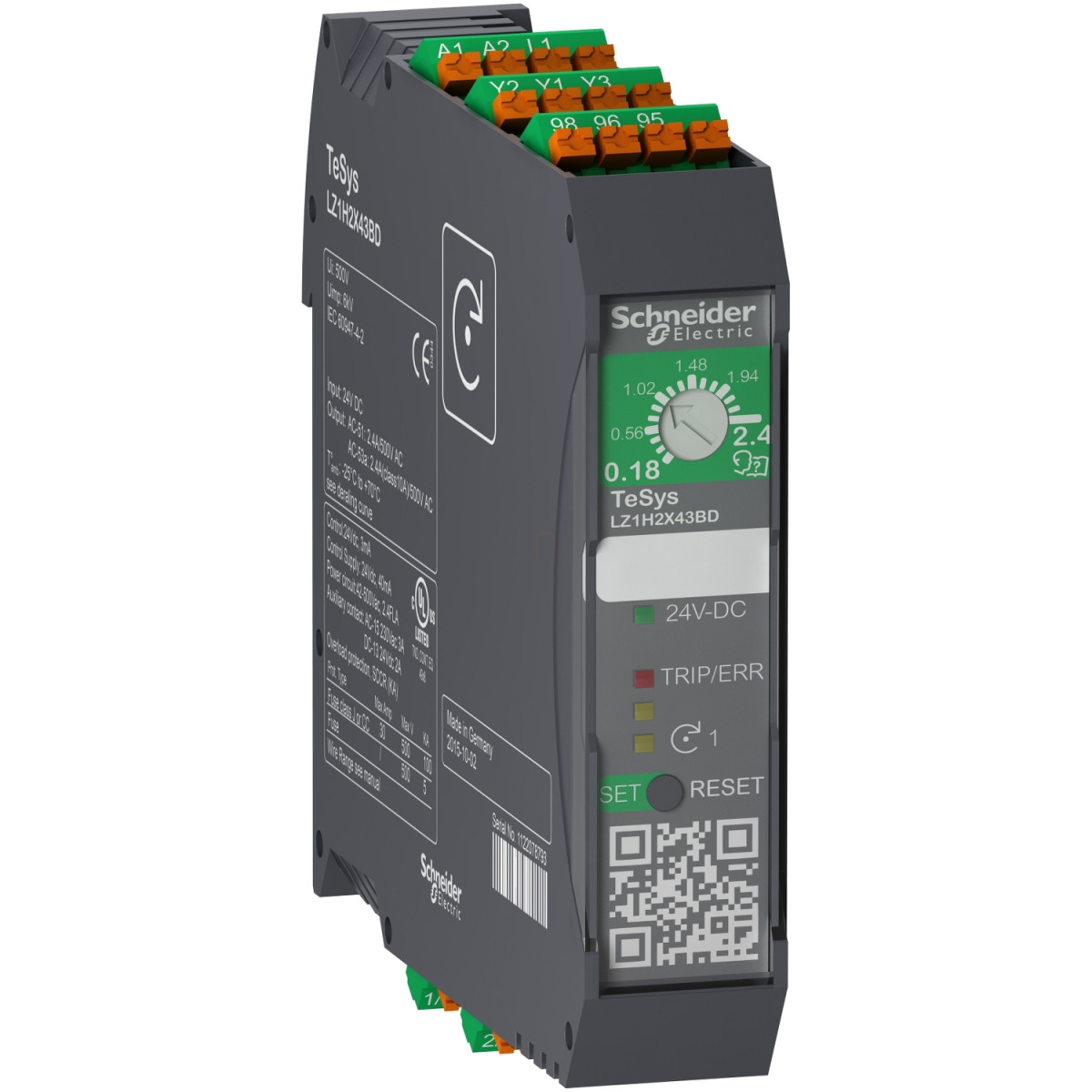

A Schneider Electric TeSys Hybrid LZ1H2X43BD ultracompakt indító egy modern, hatékony és megbízható megoldás villamos motorok közvetlen indítására. Ez a rugós csatlakozós, 3P kivitelű eszköz ideális választás olyan ipari alkalmazásokban, ahol a kompakt méret és a magas teljesítmény egyaránt fontos szempont.
A TeSys Hybrid LZ1H2X43BD motorindító 500 V AC névleges üzemi feszültséggel és 2,4 A névleges üzemi árammal rendelkezik, ami lehetővé teszi 0,75 kW-os motorok működtetését 400 V-on. A termék 0,18-2,4 A tartományban állítható hővédelmet kínál, ami rugalmas felhasználást biztosít különböző motorteljesítmények esetén. A készülék alkalmazható 0,37 kW-tól (220/230 V AC) egészen 1,1 kW-ig (500 V AC) terjedő motorokhoz, illetve lóerőben kifejezve 0,5 hp-től (200/230 V AC) 1 hp-ig (460 V AC). A vezérlőáramkör 24 V DC feszültséggel működik, ami a modern ipari automatizálási rendszerekkel való kompatibilitást biztosítja.
A TeSys Hybrid LZ1H2X43BD készülék Class 10A termikus túlterhelési osztályba tartozik az IEC 60947-4-2 szabványnak megfelelően. A termék kiegészítő funkciói között szerepel 1 váltóérintkezős hibajelzés, amely lehetővé teszi az üzemállapot távoli felügyeletét. A készülék vezérlőköri feszültségtartománya 19,2-30 V DC, áramfogyasztása pedig nem haladja meg a 40 mA-t 24 V DC mellett. A reset funkciók közül választható a kézi, az automatikus és az elektromos visszaállítás is. A TeSys Hybrid LZ1H2X43BD rendkívül tartós, elektromos élettartama eléri a 30 millió kapcsolási ciklust. A maximális működési frekvencia AC-51 esetén 120 ciklus/perc, AC-53A esetén pedig 6 ciklus/perc, mindkét esetben 50%-os bekapcsolási idővel. A készüléket DIN sínre lehet szerelni rögzítőkapcsokkal, ami az ipari környezetben való egyszerű telepítést teszi lehetővé.
A TeSys Hybrid LZ1H2X43BD csatlakoztatása rugós kapcsokkal történik, ami egyaránt alkalmas 0,2-2,5 mm² merev vezetékek, 0,25-2,5 mm² flexibilis vezetékek kábelbilinccsel, valamint 0,2-2,5 mm² flexibilis vezetékek kábelbilincselés nélküli bekötésére. A készülék CE és CULus tanúsítványokkal rendelkezik, és megfelel az UL 60947-4-1 valamint IEC 60947-4-2 szabványoknak. A névleges szigetelési feszültség 500 V AC 50/60 Hz, a névleges lökőfeszültség-állóság pedig 6 kV, 2-es szennyezettségi fokkal. A kompakt méreteknek (szélesség: 22,5 mm, magasság: 99 mm, mélység: 114,5 mm) köszönhetően a berendezés kis helyen is elhelyezhető. IP20-as védettséggel rendelkezik, és TC védőkezeléssel van ellátva. Működési hőmérséklet-tartománya -25°C és +70°C között van teljesítménycsökkenés nélkül, tárolási hőmérséklete pedig -40°C és +80°C között.
Schneider Electric TeSys H - LZ1H2X43BD - kompakt motorvezérlő 0,75kW 24VDC, rugós műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Hybrid
Készülék rövid neve: LZ1H
Termék típusa: Ultracompakt indító
Motorindítási típus: Közvetlen indítás (DOL)
Pólusok: 3P
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 500 V AC
Névleges üzemi áram [Ie]:
- 2,4 A 500 V AC-51-nél
- 2,4 A 500 V AC-53A-nál
- 2,4 A 500 V AC-51-nél egymás mellé szerelve
- 2,4 A 500 V AC-53A-nál egymás mellé szerelve
Termikus védelem beállítási tartomány: 0,18...2,4 A
Motorteltjesítmény kW:
- 0,37 kW 220 V AC 0,65-nél
- 0,37 kW 230 V AC 0,65-nél
- 0,75 kW 380 V AC 0,65-nél
- 0,75 kW 400 V AC 0,65-nél
- 0,75 kW 415 V AC 0,65-nél
- 0,75 kW 440 V AC 0,65-nél
- 1,1 kW 500 V AC 0,65-nél
Motorteljesítmény hp:
- 0,5 hp 200 V AC-nél
- 0,5 hp 230 V AC-nél
- 1 hp 460 V AC-nél
Vezérlőáramköri feszültség [Uc]: 24 V DC
Termikus túlterhelési osztály: Class 10A az IEC 60947-4-2 szabványnak megfelelően
Kiegészítő tulajdonságok
Segédérintkező konfigurációja: 1 C/O hibajelzés
Vezérlőáramköri feszültséghatárok: 19,2...30 V DC
Áramfogyasztás: <= 40 mA 24 V DC-nél
Visszaállítási módok: Kézi, Automatikus, Elektromos
Elektromos élettartam: 30 millió ciklus
Maximális működési gyakoriság:
- 120 ciklus/perc AC-51 50% BE
- 6 ciklus/perc AC-53A 50% BE
Szerelési mód: Rögzítőkapcsokkal
Szerelési alap: DIN sín
Csatlakozások és csatlakozók
Rugós szorítókapocs 1 vezeték(ek) 0,2...2,5 mm² - merev
Rugós szorítókapocs 1 vezeték(ek) 0,25...2,5 mm² - hajlékony - kábelvéggel
Rugós szorítókapocs 1 vezeték(ek) 0,2...2,5 mm² - hajlékony - kábelvég nélkül
Tanúsítványok és szabványok
Tanúsítványok: CE, CULus
Szabványok: UL 60947-4-1, IEC 60947-4-2
További műszaki jellemzők
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Szennyezettségi fok: 2
Szélesség: 22,5 mm
Magasság: 99 mm
Mélység: 114,5 mm
Nettó tömeg: 212 g
Környezeti jellemzők
IP védettségi fokozat: IP20
Védőkezelés: TC
Működési környezeti hőmérséklet: -25...70 °C teljesítménycsökkenés nélkül
Tárolási környezeti hőmérséklet: -40...80 °C
