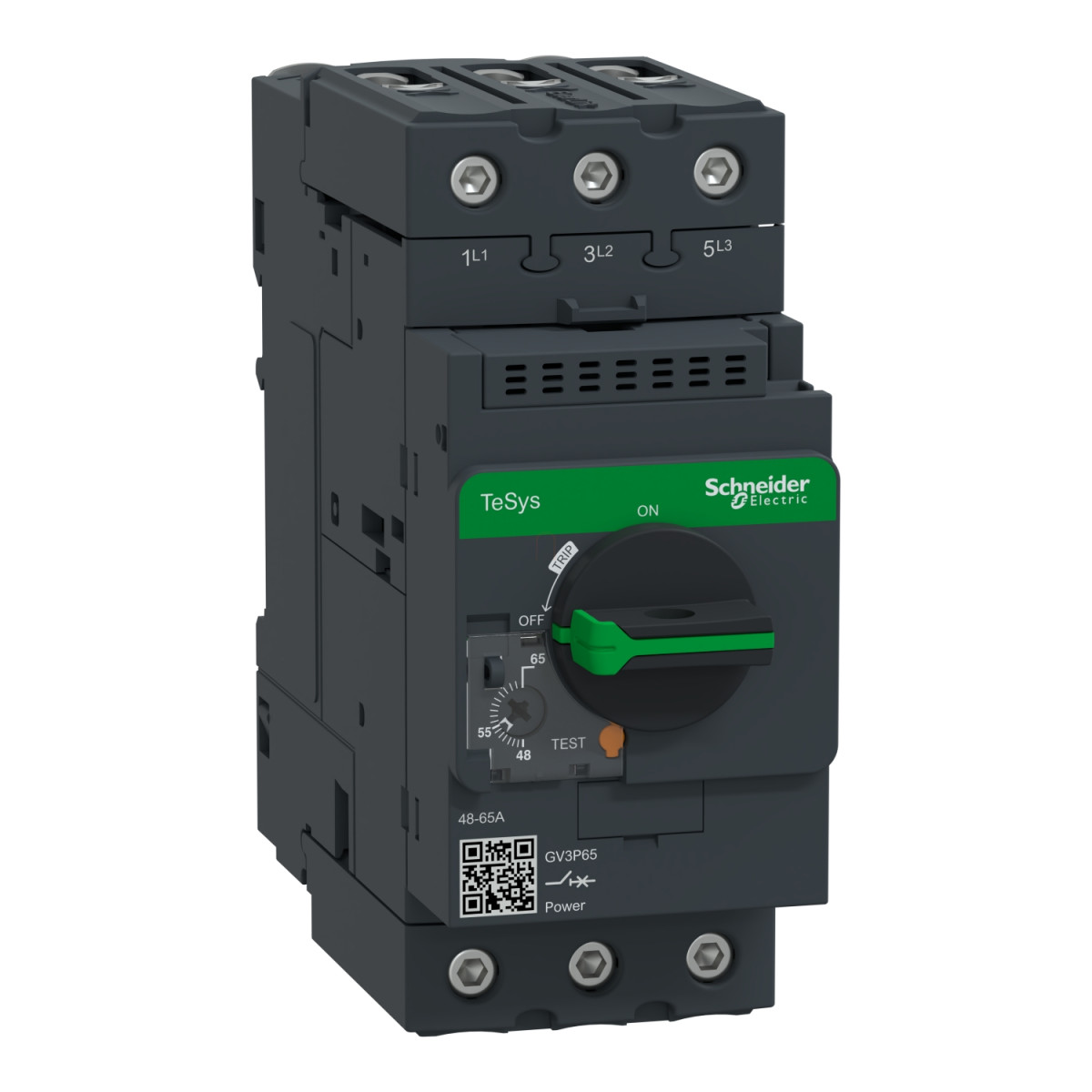

A Schneider Electric TeSys Deca GV3P65 motorvédő kapcsoló egy prémium minőségű termikus-mágneses motorvédelmi megoldás, amely tökéletes választás az ipari alkalmazásokban, ahol megbízható motorvédelemre van szükség. A GV3P65 típusú készülék a TeSys Deca termékcsaládba tartozik, amely a Schneider Electric egyik legmegbízhatóbb motorvédelmi sorozata. A termék 48-65A áramerősség tartományban állítható, így rugalmasan alkalmazható különböző teljesítményű motorok védelmére.
A GV3P65 motorvédő három pólusú kivitelben készült, amely AC hálózatokhoz ideális. A készülék az IEC 60947-2 szabvány szerinti A kategóriába tartozik, valamint megfelel az IEC 60947-4-1 szabvány szerinti AC-3 kategóriának is. Ez a motorvédő 50/60 Hz-es hálózatokhoz használható, és különböző teljesítményű motorokhoz illeszthető: 400/415V AC feszültségen 30 kW, 500V AC feszültségen 45 kW, míg 690V AC feszültségen akár 55 kW teljesítményű motorok védelmére is alkalmas. A GV3P65 kiemelkedő szakítóképességgel rendelkezik, amely 230/240V AC feszültségen eléri a 100 kA-t, 400/415V AC és 440V AC feszültségen az 50 kA-t, 500V AC feszültségen a 12 kA-t, valamint 690V AC feszültségen a 6 kA-t. Ezek az értékek megfelelnek az IEC 60947-2 szabványnak. A termék üzemi rövidzárlati megszakítóképessége (Ics) a legtöbb feszültségtartományban a névleges érték 100%-a, ami kiváló megbízhatóságot biztosít rövidzárlati helyzetekben.
A GV3P65 motorvédő kapcsoló forgó fogantyús vezérléssel rendelkezik, amely megkönnyíti a napi használatot és a kapcsolási műveleteket. A névleges árama 65A, termikus védelmi beállítási tartománya 48-65A, mágneses kioldási árama pedig 910A. A készülék hagyományos levegőben mért termikus árama szintén 65A. A GV3P65 névleges üzemi feszültsége 690V AC 50/60 Hz, névleges szigetelési feszültsége is ugyanennyi. Az impulzus állóképessége 6 kV, ami megfelelő védelmet biztosít feszültséglökésekkel szemben. A készülék fáziskimaradásra érzékeny, ami tovább növeli a motorvédelmi funkcióját, és alkalmas szigetelési célokra is az IEC 60947-1 szabvány szerint. Pólusonkénti teljesítményvesztesége 8W, ami az energiahatékonyságot is szem előtt tartja.
A TeSys GV3P65 motor áramkör megszakító mechanikai és elektromos élettartama egyaránt 50000 ciklus, ami hosszú távú megbízható működést garantál. A készülék csavaros kapcsokkal rendelkezik, amelyek meghúzási nyomatéka 5 Nm. Rögzítési módja lehet 35 mm-es szimmetrikus DIN sínre pattintással vagy panel típusú rögzítés 3xM4 csavarral. A termék vízszintesen és függőlegesen egyaránt felszerelhető. Méreteit tekintve szélessége 55 mm, magassága 132 mm, mélysége 136 mm. A motorvédő sötétszürke színű, és számos nemzetközi szabványnak felel meg, beleértve az EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 szabványokat. A termék számos minősítéssel rendelkezik, köztük CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL és UKCA tanúsítványokkal. Védettsége IK09 tokozás, IP20 az IEC 60529 szabvány szerint. Működési környezetét tekintve tárolási hőmérséklettartománya -40...80 °C, üzemi hőmérséklettartománya -20...60 °C. A termék ellenáll az IACS E10 szabvány szerinti éghajlati hatásoknak, és kiváló mechanikai robusztussággal rendelkezik: nyitott állapotban 15 Gn, zárt állapotban 30 Gn ütésállóság, valamint 4 Gn, 5...300 Hz rezgésállóság jellemzi. Üzemeltetési tengerszint feletti magassága max. 3000 m.
Schneider Electric TeSys - GV3P65 - Motorvédő kapcsoló 65 A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Terméktípus: Motorvédő kapcsoló
Rövid terméknév: GV3P
Alkalmazás: Motorvédelem
Kioldó technológia: Termikus-mágneses
Műszaki jellemzők
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 30 kW (400/415 V AC 50/60 Hz), 45 kW (500 V AC 50/60 Hz), 55 kW (690 V AC 50/60 Hz)
Szakítóképesség: 100 kA Icu (230/240 V AC), 50 kA Icu (400/415 V AC), 50 kA Icu (440 V AC), 12 kA Icu (500 V AC), 6 kA Icu (690 V AC)
Üzemi rövidzárlati megszakítóképesség: 100% (230/240 V AC), 100% (400/415 V AC), 100% (440 V AC), 50% (500 V AC), 50% (690 V AC)
Vezérlés típusa: Forgó fogantyú
Névleges áram: 65 A
Termikus védelem beállítási tartomány: 48-65 A
Mágneses kioldási áram: 910 A
Konvencionális termikus áram: 65 A
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges szigetelési feszültség: 690 V AC 50/60 Hz
Névleges impulzus állóképesség: 6 kV
Fáziskimaradás érzékenység: Igen
Szigetelésre alkalmasság: Igen
Mechanikai jellemzők
Teljesítményveszteség pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus (AC-3 415 V)
Működési mód: Megszakítás nélküli
Meghúzási nyomaték: 5 N.m csavaros kapcsok esetén
Rögzítési mód: 35 mm szimmetrikus DIN sín, panel (3 db M4 csavarral)
Szerelési pozíció: Vízszintes vagy függőleges
Fizikai jellemzők
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Termék tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL, UKCA
IK védettségi fokozat: IK09 tokozás
IP védettségi fokozat: IP20
Klímaállóság: IACS E10 szabvány szerint
Tárolási hőmérséklet: -40...80 °C
Tűzállóság: 960 °C
Üzemi hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütésállóság: 15 Gn (11 ms, nyitott állapotban), 30 Gn (11 ms, zárt állapotban), Rezgésállóság: 4 Gn (5...300 Hz)
Üzemeltetési magasság: 3000 m
