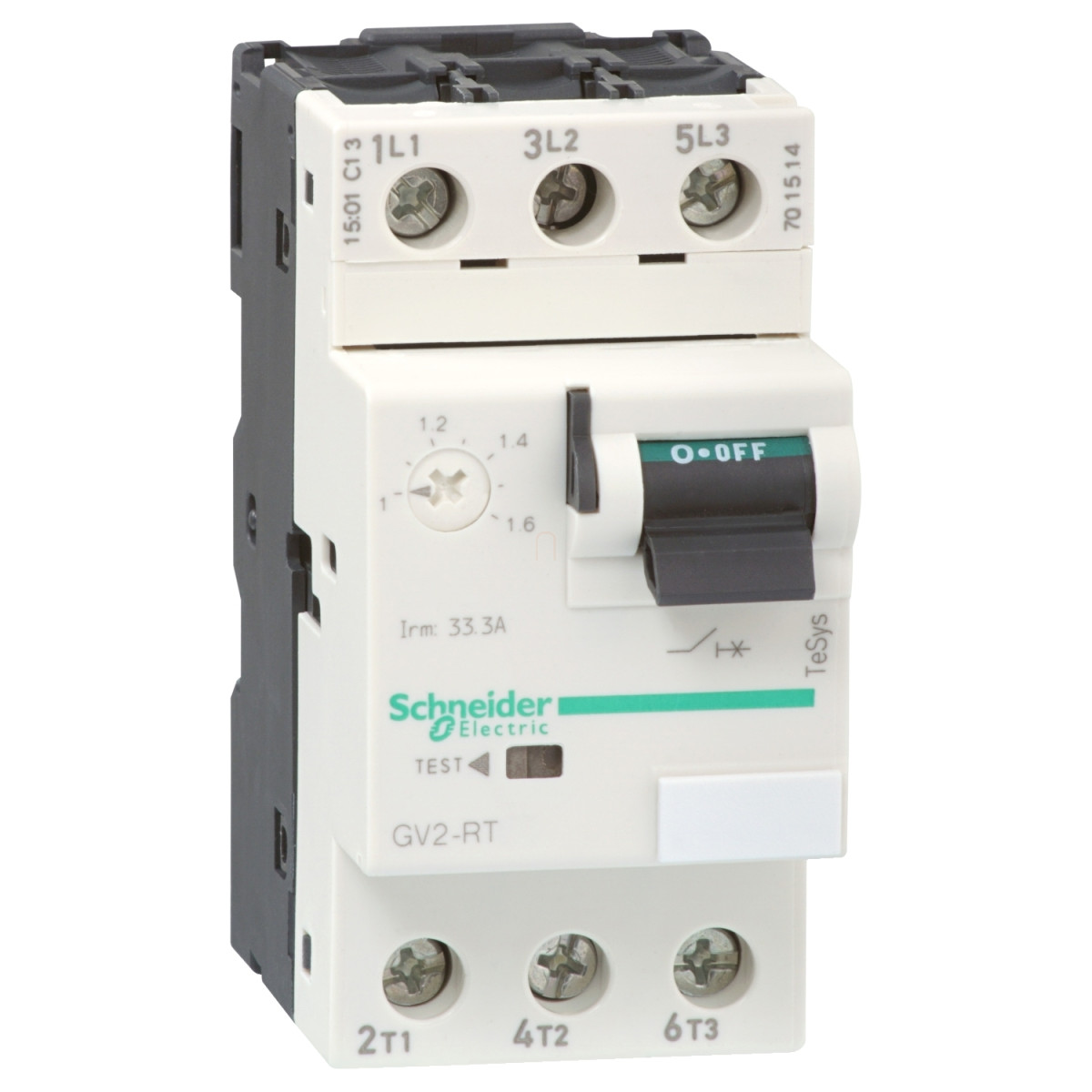

A Schneider Electric TeSys GV2RT06 motorvédő kapcsoló egy kompakt, nagy teljesítményű védőeszköz, amely ideális választás kisebb teljesítményű motorok védelméhez. Ez a termomágneses kioldóval ellátott 3 pólusú megszakító 1-1,6A közötti névleges áramerősség tartományban működik, és különösen alkalmas magas indítóáramú motorok védelmére.
A TeSys Deca termékcsaládba tartozó GV2RT06 kompakt kialakítása ellenére kiemelkedő védelmet biztosít. A termomágneses kioldóegység kombinálja a hőkioldás és a mágneses kioldás előnyeit: a túlterhelés elleni védelmet a termikus elem, míg a rövidzárlat elleni azonnali védelmet a mágneses kioldó biztosítja. A termikus védelem 1-1,6A között állítható, míg a mágneses kioldás 33A-nél következik be. A készülék mind motorvédelmi, mind transzformátorvédelmi alkalmazásokra használható, amit a különböző teljesítményű motorok védelméhez szükséges specifikációk is alátámasztanak. A GV2RT06 képes megvédeni a 0,18-0,37 kW teljesítményű motorokat 220/230V-on, illetve akár 1,1 kW teljesítményű motorokat 690V-os hálózaton.
A Schneider Electric GV2RT06 megszakító műszaki paraméterei lenyűgözőek. Megszakítóképessége 100 kA minden feszültségtartományban (220/230V-tól 690V-ig), ami rendkívüli biztonságot nyújt még a legkritikusabb alkalmazási területeken is. A terméket az IEC 60947-2 és IEC 60947-4-1 szabványoknak megfelelően tervezték, ami garantálja a megbízható működést AC hálózatokon. A termék 50/60 Hz-es hálózati frekvenciával kompatibilis, névleges szigetelési feszültsége és üzemi feszültsége egyaránt 690V. A készülék alkalmas leválasztásra is, ami az IEC 60947-1 szabvány szerint igazolt.
A TeSys GV2RT06 motorvédő kapcsoló praktikus billenőkarral rendelkezik a könnyű kezelhetőség érdekében, csavaros csatlakozókkal van ellátva, amelyek 1-6 mm² tömör, 1,5-6 mm² rugalmas kábelvég nélküli, illetve 1-4 mm² rugalmas kábelvéggel ellátott vezetékek csatlakoztatását teszik lehetővé. A készülék 1,7 Nm meghúzási nyomatékot igényel a csavaros csatlakozók esetében. Szerelése többféle módon is lehetséges: 35 mm-es szimmetrikus DIN sínre pattintható, vagy panelre is szerelhető adapter lemezzel. A kapcsoló mechanikai élettartama 100 000 ciklus, elektromos élettartama szintén 100 000 ciklus AC-3 és AC-3e kategóriában 415V-on. Védettsége IP20, méretei pedig kompaktak: 45 mm szélesség, 89 mm magasság és 78,5 mm mélység. A Schneider Electric TeSys GV2RT06 motorvédő megszakító működési hőmérséklet-tartománya -20°C és +60°C között van, tehát a legtöbb ipari környezetben megbízhatóan alkalmazható.
Schneider Electric TeSys - GV2RT06 - Motorvédő kapcsoló 1 - 1,6A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV2RT
Eszköz alkalmazása: Motorvédelem, Transzformátorvédelem
Kioldóegység technológiája: Termomágneses
Műszaki specifikációk
Pólusok száma: 3P
Hálózat típusa: AC
Felhasználási kategória: "A" kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Névleges áram [In]: 1,6 A
Termikus védelem beállítási tartománya: 1...1,6 A az IEC 60947-2 szerint
Mágneses kioldási áram: 33 A
Konvencionális szabad levegőn mért termikus áram [Ith]: 1,6 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Leválasztásra való alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítmény disszipáció pólusonként: 2,5 W
Megszakítóképesség
Megszakítóképesség: 100 kA Icu 220/230 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Motorteljesítmények
Motorteljesítmény kW: 0,18 kW 220/230 V AC 50/60 Hz esetén (motorvédelem magas indítóáram mellett), 0,25 kW 220/230 V AC 50/60 Hz esetén (motorvédelem magas indítóáram mellett), 0,37 kW 400/415 V AC 50/60 Hz esetén (motorvédelem magas indítóáram mellett), 0,55 kW 400/415 V AC 50/60 Hz esetén (motorvédelem magas indítóáram mellett), 0,37 kW 440 V AC 50/60 Hz esetén (motorvédelem magas indítóáram mellett), 0,55 kW 440 V AC 50/60 Hz esetén (motorvédelem magas indítóáram mellett), 0,37 kW 500 V AC 50/60 Hz esetén (motorvédelem magas indítóáram mellett), 0,55 kW 500 V AC 50/60 Hz esetén (motorvédelem magas indítóáram mellett), 0,75 kW 500 V AC 50/60 Hz esetén (motorvédelem magas indítóáram mellett), 0,75 kW 690 V AC 50/60 Hz esetén (motorvédelem magas indítóáram mellett), 1,1 kW 690 V AC 50/60 Hz esetén (motorvédelem magas indítóáram mellett), 0,4 kW 230/240 V AC 50/60 Hz esetén (transzformátorvédelem), 0,63 kW 400/415 V AC 50/60 Hz esetén (transzformátorvédelem)
Fizikai jellemzők
Vezérlés típusa: Toggle (billenőkar)
Csatlakozások - terminálok: Erőáramú áramkör: csavaros csatlakozó terminál 2 kábel(ek) 1...6 mm² tömör, Erőáramú áramkör: csavaros csatlakozó terminál 2 kábel(ek) 1,5...6 mm² rugalmas kábelvég nélkül, Erőáramú áramkör: csavaros csatlakozó terminál 2 kábel(ek) 1...4 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 N.m a csavaros csatlakozó terminálon
Rögzítési mód: 35 mm-es szimmetrikus DIN sínre pattintható, Panelre csavarozható (adapter lemezzel)
Szerelési helyzet: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Élettartam és megbízhatóság
Mechanikai élettartam: 100 000 ciklus
Elektromos élettartam: 100 000 ciklus AC-3 esetén 415 V In mellett, 100 000 ciklus AC-3e esetén 415 V In mellett
Névleges üzemállapot: Megszakítás nélküli az IEC 60947-4-1 szerint
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
IP védettségi fokozat: IP20 az IEC 60529 szerint
IK ütésállósági fokozat: IK04
Klímaállóság: IACS E10 szabványnak megfelelő
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemeltetési környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütésállóság: 30 Gn 11 ms-ig, Rezgésállóság: 5 Gn, 5...150 Hz
Üzemeltetési tengerszint feletti magasság: <= 2000 m
