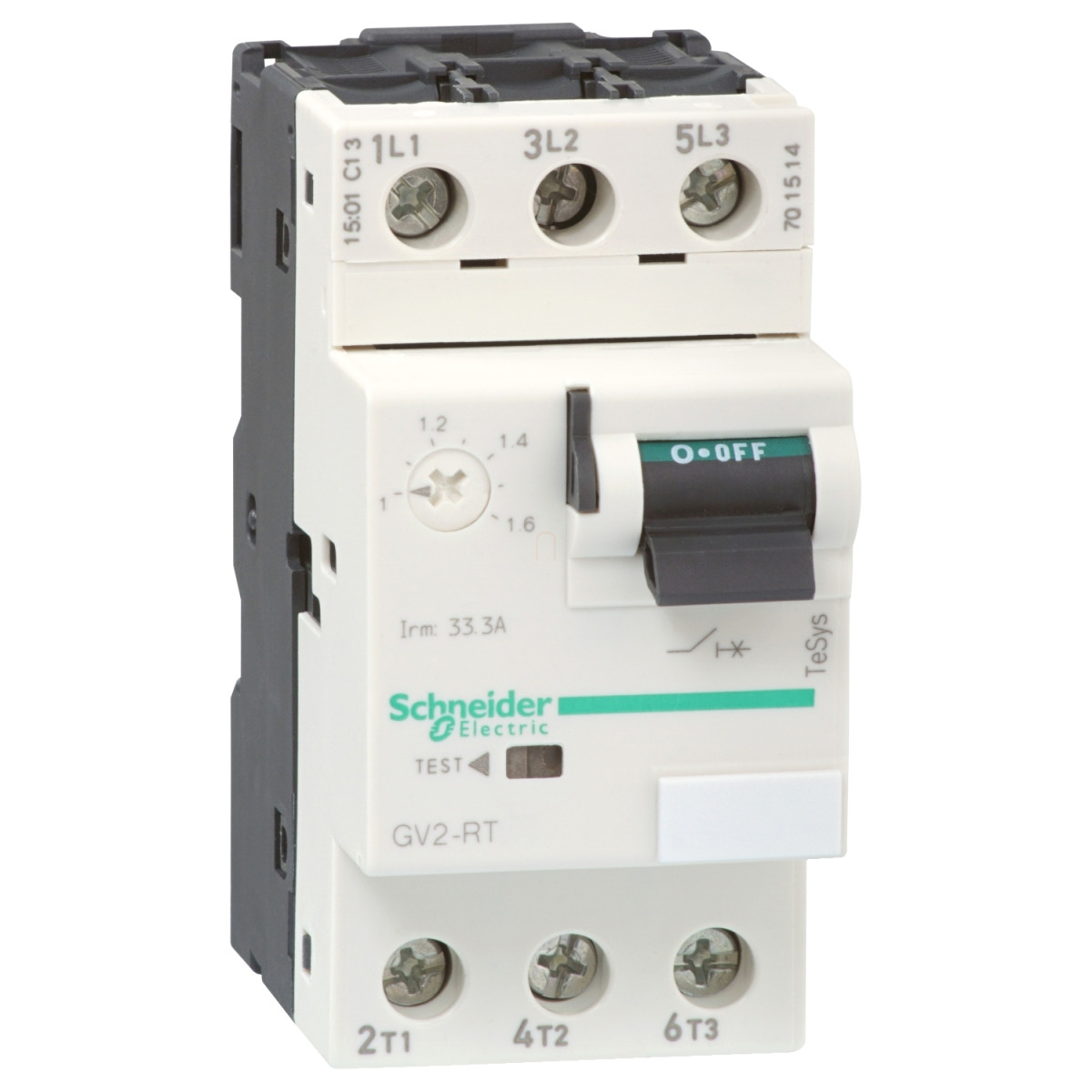

A Schneider Electric TeSys Deca termékcsaládba tartozó GV2RT05 motorvédő kapcsoló egy kompakt és megbízható megoldás különböző motorvédelmi alkalmazásokhoz. Ez a 3P (háromfázisú) kialakítású eszköz 0,63-1A közötti tartományban állítható termikus védelemmel rendelkezik, amely precíz védelmet biztosít a motorok számára túlterhelés esetén. A termomágneses kioldási technológiának köszönhetően rövidzárlat elleni védelmet is nyújt, 22A mágneses kioldási árammal.
A TeSys GV2RT05 kiváló teljesítményt nyújt különböző felhasználási területeken. Alkalmazható motorvédelemhez magas indítóáramú motoroknál különböző teljesítmény kategóriákban: 0,09 kW és 0,12 kW 220/230V AC 50/60 Hz esetén, 0,25 kW és 0,37 kW 400/415V AC 50/60 Hz esetén, valamint 0,25 kW és 0,37 kW 440V AC 50/60 Hz esetén. Emellett használható még 0,37 kW motoroknál 500V AC 50/60 Hz, illetve 0,55 kW motoroknál 690V AC 50/60 Hz hálózatokon. Transzformátorvédelemre is alkalmas különböző teljesítménykategóriákban: 0,63 kW 440V AC és 500V AC esetén, valamint 1 kW 690V AC hálózatokon.
A GV2RT05 kiemelkedő szakítóképességgel rendelkezik, 100 kA Icu értékkel mind az öt szabványos hálózati feszültség esetén (220/230V, 400/415V, 440V, 500V és 690V AC 50/60 Hz), ami megfelelő az IEC 60947-2 szabvány követelményeinek. A készülék az IEC 60947-2 szerinti A kategóriájú, valamint az IEC 60947-4-1 szerinti AC-3 és AC-3e felhasználási kategóriáknak felel meg. A billenőkaros vezérlés egyszerű és intuitív használatot biztosít. A termék névleges üzemi feszültsége 690V AC 50/60 Hz, névleges szigetelési feszültsége szintén 690V AC 50/60 Hz, míg a névleges lökőfeszültség-állóképessége 6 kV az IEC 60947-2 szerint.
A GV2RT05 motorvédő kapcsoló alkalmas leválasztási (izolációs) célokra is az IEC 60947-1 szerint. Pólusonként 2,5W teljesítményt disszipál. Kiemelkedő mechanikai és villamos tartósság jellemzi, mindkét esetben 100000 kapcsolási ciklus. Az AC-3 és AC-3e kategóriában 415V-nál a névleges élettartama 100000 ciklus. A készülék csavaros kapcsai 2 kábel csatlakoztatását teszik lehetővé különböző konfigurációkban: 1-6 mm² tömör vezeték, 1,5-6 mm² sodrott vezeték kábelvég nélkül, illetve 1-4 mm² sodrott vezeték kábelvéggel. A meghúzási nyomaték 1,7 Nm a csavaros kapcsoknál. Szerelése történhet 35 mm-es szimmetrikus DIN sínre pattintással vagy panelre csavarozva (adapterlap használatával). Szerelhető vízszintesen vagy függőlegesen. Méretei: 45 mm szélesség, 89 mm magasság és 78,5 mm mélység.
Schneider Electric TeSys - GV2RT05 - Motorvédő kapcsoló 0,6 - 1A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Eszköz rövidnév: GV2RT
Alkalmazási terület: Motorvédelem, Transzformátor
Kioldóegység technológia: Termomágneses
Műszaki adatok
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Névleges áram: 1 A
Termikus védelem beállítási tartománya: 0,63-1 A az IEC 60947-2 szerint
Mágneses kioldási áram: 22 A
Konvencionális szabad levegő hőáram: 1 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség: 6 kV az IEC 60947-2 szerint
Motorteljesítmény kategóriák
0,09 kW 220/230 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)
0,12 kW 220/230 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)
0,25 kW 400/415 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)
0,37 kW 400/415 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)
0,25 kW 440 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)
0,37 kW 440 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)
0,37 kW 500 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)
0,55 kW 690 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)
0,63 kW 440 V AC 50/60 Hz esetén (transzformátorvédelem)
0,63 kW 500 V AC 50/60 Hz esetén (transzformátorvédelem)
1 kW 690 V AC 50/60 Hz esetén (transzformátorvédelem)
Szakítóképesség
100 kA Icu 220/230 V AC 50/60 Hz esetén az IEC 60947-2 szerint
100 kA Icu 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
100 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
100 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
100 kA Icu 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Mechanikai jellemzők
Vezérlés típusa: Billenőkaros
Leválasztásra alkalmas: Igen, az IEC 60947-1 szerint
Teljesítmény disszipáció pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Villamos élettartam: 100000 ciklus AC-3 esetén 415 V-nál, 100000 ciklus AC-3e esetén 415 V-nál
Névleges működési mód: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozások és rögzítés
Csatlakozások: Erőátviteli áramkör: csavaros kapocs, 2 kábel 1-6 mm² tömör, 2 kábel 1,5-6 mm² sodrott kábelvég nélkül, 2 kábel 1-4 mm² sodrott kábelvéggel
Meghúzási nyomaték: 1,7 Nm a csavaros kapcsoknál
Rögzítési mód: 35 mm szimmetrikus DIN sínre pattintva, panelre csavarozva (adapterlappal)
Szerelési pozíció: Vízszintes vagy függőleges
Méretek
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: Megfelel az IACS E10-nek
Környezeti hőmérséklet tároláskor: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti hőmérséklet működés közben: -20...60 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5-150 Hz
Üzemeltetési magasság: <= 2000 m
