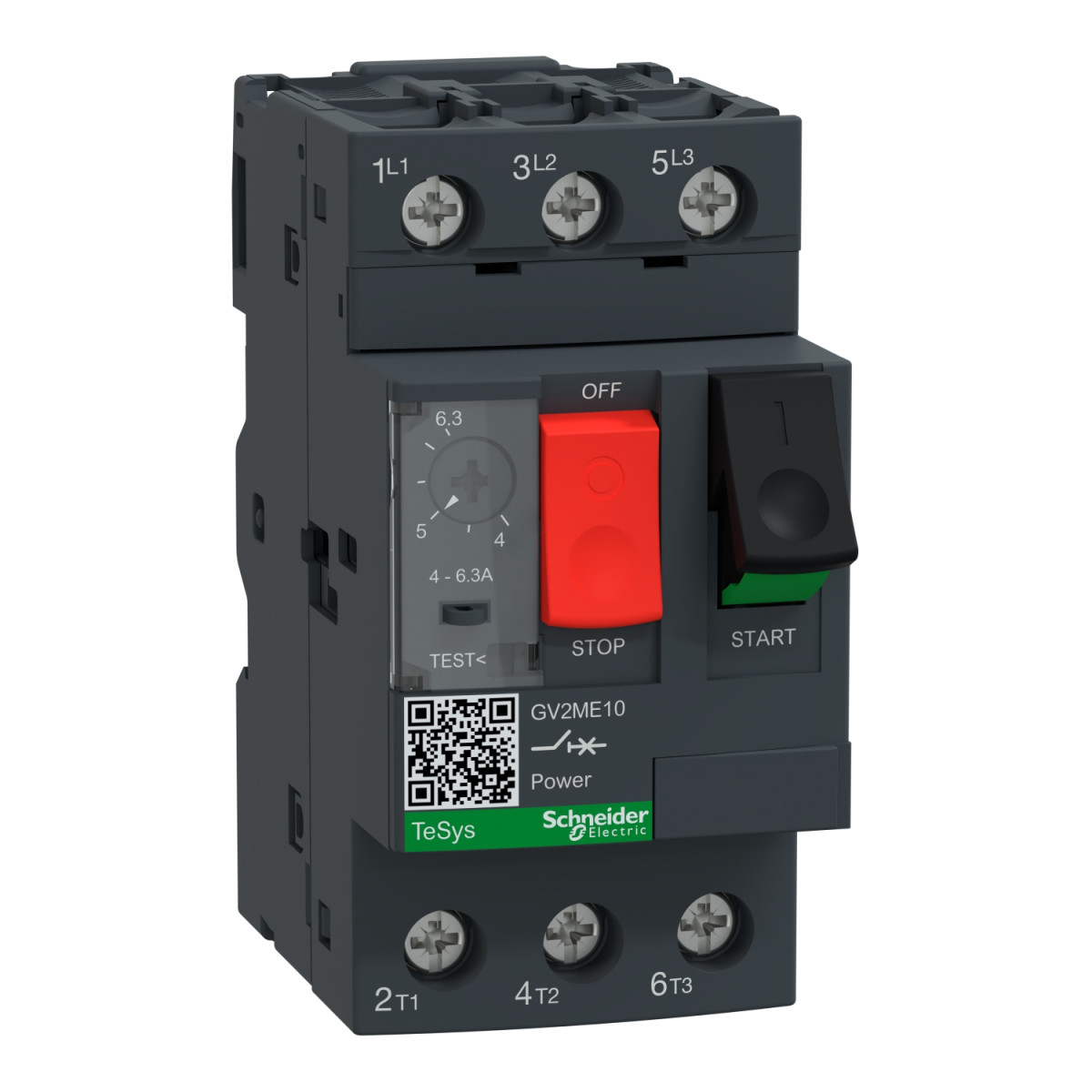

A Schneider Electric TeSys Deca termékcsaládba tartozó GV2ME10AP motor védőkapcsoló egy professzionális ipari készülék, amely kifejezetten villamos motorok védelmére és vezérlésére készült. A GV2ME10AP 3 pólusú kivitelben gyártott készülék, amely 4-6,3A között állítható hőkioldóval és mágneses kioldási funkcióval rendelkezik, így optimális védelmet biztosít mind a túlterhelés, mind a rövidzárlat ellen.
A GV2ME10AP motor védőkapcsoló termál-mágneses kioldási technológiával működik, amely biztosítja a motor megbízható védelmét. A névleges árama 6,3A, és a hőkioldó 4-6,3A tartományban állítható, míg a mágneses kioldóáram 91A. A berendezés 2,2 kW teljesítményű motorokhoz használható 400/415V AC hálózaton, 3 kW-os motorokhoz 500V AC mellett, valamint 4 kW-os motorokhoz 690V AC feszültségnél. A Schneider Electric GV2ME10AP képes a fáziskiesés érzékelésére is az IEC 60947-4-1 szabványnak megfelelően, ami további védelmet jelent a motor számára az aszimmetrikus táplálás esetén.
A készülék kiemelkedő szakítóképessége biztosítja a megbízható működést különböző üzemi feltételek mellett. 230/240V AC esetén akár 100 kA, 400/415V AC esetén szintén 100 kA, 440V és 500V AC esetén 50 kA, míg 690V AC esetén 3 kA szakítóképességgel rendelkezik. A GV2ME10AP motor védőkapcsoló leválaszthatósága megfelel az IEC 60947-1 szabványnak, így biztonsággal használható áramkör-leválasztási feladatokra is. A nyomógombos vezérlés lehetővé teszi a könnyű és gyors kezelést, a kezelőszemélyzet számára ergonomikus használatot biztosítva. A Schneider Electric TeSys GV2ME10AP csatlakoztatása csavaros kapcsokkal történik, amely támogatja a szilárd 1-6 mm² keresztmetszetű kábelt, rugalmas kábelvég nélküli 1,5-6 mm² kábelt, valamint kábelvéggel szerelt 1-4 mm² rugalmas kábelt, ezzel különböző telepítési igényeknek megfelelve.
A védőkapcsoló kompakt méretekkel rendelkezik, szélessége 45 mm, magassága 89 mm, mélysége 78,5 mm, súlya mindössze 0,26 kg. Rögzítése történhet 35 mm-es szimmetrikus DIN-sínre pattintással vagy panelra csavarozással (adapter lemez segítségével). A GV2ME10AP működési környezetét tekintve -20°C és +60°C közötti hőmérsékleten használható, IP20-as védettséggel rendelkezik, és ellenáll akár 30G-s ütéseknek, valamint 5G/5-150Hz rezgéseknek. A termék megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 előírásoknak, és rendelkezik CCC, UL, CSA, EAC, ATEX, UKCA és IECEE CB Scheme tanúsítványokkal, ami igazolja a magas minőségét és megbízhatóságát.
Schneider Electric TeSys - GV2ME10AP - GV2 motorvédő kapcsoló 4…6,3A, csavaros csatlakozás AP műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Terméktípus: Motorvédő kapcsoló
Készülék rövid neve: GV2ME
Alkalmazás: Motorvédelem
Kioldóegység technológia: Termál-mágneses
Műszaki jellemzők
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 2,2 kW 400/415 V AC 50 Hz esetén, 3 kW 500 V AC 50 Hz esetén, 4 kW 690 V AC 50 Hz esetén
Szakítóképesség: 100 kA Icu 230/240 V AC 50 Hz esetén, 100 kA Icu 400/415 V AC 50 Hz esetén, 50 kA Icu 440 V AC 50 Hz esetén, 50 kA Icu 500 V AC 50 Hz esetén, 3 kA Icu 690 V AC 50 Hz esetén
Névleges üzemi rövidzárlati megszakítóképesség: 100% 230/240 V AC esetén, 100% 400/415 V AC esetén, 100% 440 V AC esetén, 100% 500 V AC esetén, 75% 690 V AC esetén
Vezérlés típusa: Nyomógomb
Névleges áram: 6,3 A
Hővédelem beállítási tartomány: 4...6,3 A
Mágneses kioldóáram: 91 A
Konvencionális szabad levegős hőáram: 6,3 A
Névleges üzemi feszültség: 690 V AC 50 Hz
Névleges szigetelési feszültség: 690 V AC 50/60 Hz
Névleges lökőfeszültség: 6 kV
Fáziskiesés érzékelés: Igen
Leválasztásra alkalmasság: Igen
Mechanikai jellemzők
Pólusonkénti teljesítményveszteség: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In mellett, 100000 ciklus AC-3e esetén 415 V In mellett
Névleges üzemelés: Megszakítás nélküli
Csatlakozások: Tápáramkör: csavaros kapocs 2 kábel(ek) 1...6 mm²tömör, Tápáramkör: csavaros kapocs 2 kábel(ek) 1,5...6 mm²rugalmas kábelvég nélkül, Tápáramkör: csavaros kapocs 2 kábel(ek) 1...4 mm²rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 N.m
Rögzítési mód: 35 mm szimmetrikus DIN sín, Panel: csavarozott (adapter lemezzel)
Szerelési pozíció: Vízszintes, Függőleges
Méretek: Szélesség: 45 mm, Magasság: 89 mm, Mélység: 78,5 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Terméktanúsítványok: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20
Klimatikus ellenállás: IACS E10
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ra, Rezgések: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
