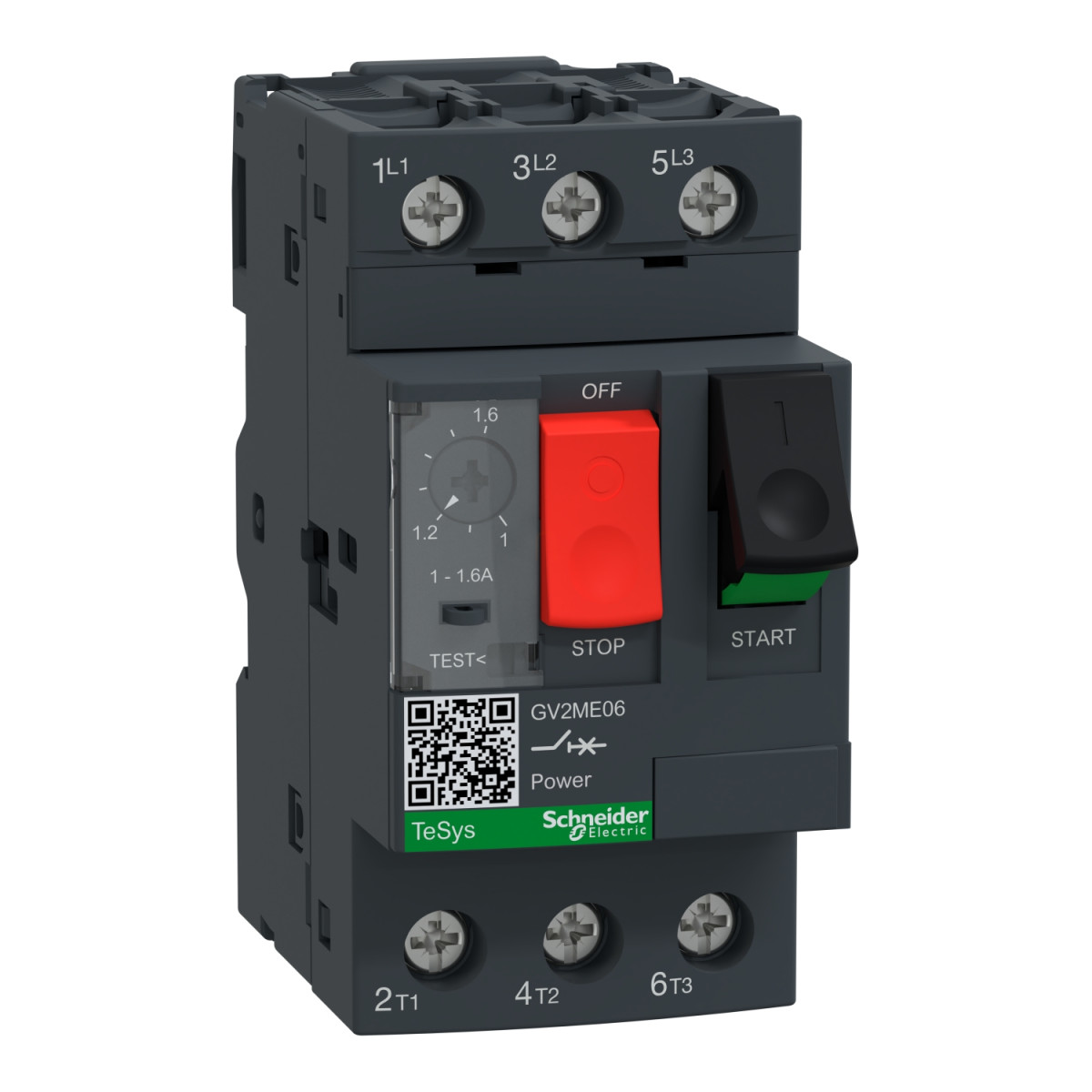

A Schneider Electric TeSys Deca sorozatba tartozó GV2ME06AP motorvédő kapcsoló kiváló megoldást jelent kis teljesítményű motorok megbízható védelmére. Ez a 3 pólusú (3P), 1-1,6A áramtartományban beállítható készülék termikus-mágneses kioldóval rendelkezik, amely pontosan szabályozható motorvédelmet biztosít az ipari alkalmazások széles körében.
A GV2ME06AP termék különleges jellemzője a kiemelkedően magas zárlati megszakítóképesség, amely minden szabványos hálózati feszültségen 100 kA értéket ér el. Ez a tulajdonság lehetővé teszi a berendezés használatát olyan kritikus ipari környezetekben is, ahol a potenciális zárlati áramok magasak lehetnek. A termikus védelmi tartomány 1...1,6A, míg a mágneses kioldási áram 26,2A, amely optimális védelmet nyújt a motorok számára mind túlterhelés, mind zárlat esetén. A készülék üzemeltetési feszültsége 690V AC 50Hz, ami a legtöbb ipari alkalmazáshoz megfelelő. Az eszköz IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint.
A Schneider Electric TeSys GV2ME06AP motorvédő kapcsoló kiemelkedő mechanikai és elektromos élettartammal rendelkezik - mindkét esetben 100 000 kapcsolási ciklus teljesítésére képes. A kapcsoló nyomógombbal működtethető, ami egyszerű és gyors kezelést tesz lehetővé. Az eszköz különösen hatékony kisebb teljesítményű motorokhoz: 400/415V AC feszültségen 0,37-0,55 kW, 500V AC feszültségen 0,55-0,75 kW, illetve 690V AC feszültségen 0,75-1,1 kW teljesítménytartományban. A fázisvesztés érzékelési funkcióval is rendelkezik, amely az aszimmetrikus táplálásból eredő motorkárosodásokat előzi meg.
A termék 35 mm-es szimmetrikus DIN sínre pattintható vagy adapterlap segítségével panelre is rögzíthető. A csavaros kapocskialakítás 2 kábel csatlakoztatását teszi lehetővé: tömör vezetékeknél 1-6 mm², hajlékony vezetékeknél kábelvég nélkül 1,5-6 mm², valamint kábelvéggel 1-4 mm² keresztmetszetig. A készülék méreteivel (45 mm széles, 89 mm magas, 78,5 mm mély) és sötétszürke színével illeszkedik a Schneider Electric ipari termékcsaládjához. Számos nemzetközi minősítéssel és tanúsítvánnyal rendelkezik, többek között: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme, amelyek igazolják megbízhatóságát és biztonságos működését különböző piacokon és alkalmazási területeken.
Schneider Electric TeSys - GV2ME06AP - GV2 motorvédő kapcsoló 1…1,6A, csavaros csatlakozás AP műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Terméktípus: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Alkalmazás: Motorvédelem
Kioldó technológia: Termikus-mágneses
Műszaki jellemzők
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: Kategória A (IEC 60947-2 szerint), AC-3 (IEC 60947-4-1 szerint), AC-3e (IEC 60947-4-1 szerint)
Hálózati frekvencia: 50/60 Hz (IEC 60947-2 szerint)
Motorteljesítmény: 0,37...0,55 kW (400/415 V AC 50 Hz), 0,55...0,75 kW (500 V AC 50 Hz), 0,75...1,1 kW (690 V AC 50 Hz)
Megszakítóképesség: 100 kA Icu (230/240 V AC 50 Hz), 100 kA Icu (400/415 V AC 50 Hz), 100 kA Icu (440 V AC 50 Hz), 100 kA Icu (500 V AC 50 Hz), 100 kA Icu (690 V AC 50 Hz) - IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség: 100% minden feszültségszinten az IEC 60947-2 szerint
Vezérlési mód: Nyomógomb
Névleges áram: 1,6 A
Termikus védelem beállítási tartománya: 1...1,6 A (IEC 60947-2 szerint)
Mágneses kioldási áram: 26,2 A
Konvencionális szabad levegőn mért termikus áram: 1,6 A (IEC 60947-2 szerint)
Névleges üzemi feszültség: 690 V AC 50 Hz (IEC 60947-2 szerint)
Névleges szigetelési feszültség: 690 V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges lökőfeszültség-állóság: 6 kV (IEC 60947-2 szerint)
Fázisvesztés érzékelés: Igen (IEC 60947-4-1 szerint)
Leválasztásra alkalmasság: Igen (IEC 60947-1 szerint)
Mechanikai és elektromos jellemzők
Teljesítményveszteség pólusonként: 2,5 W
Mechanikai élettartam: 100000 kapcsolási ciklus
Elektromos élettartam: 100000 ciklus AC-3 és AC-3e esetén 415 V In-nél
Névleges üzemmód: Megszakítás nélküli (IEC 60947-4-1 szerint)
Csatlakozások: Tápáramkör: csavaros kapocs 2 kábel(ek) 1...6 mm² tömör, 1,5...6 mm² hajlékony kábelvég nélkül, 1...4 mm² hajlékony kábelvéggel
Meghúzási nyomaték: 1,7 Nm - csavaros kapcsoknál
Rögzítési mód: 35 mm szimmetrikus DIN sín: rápattintható, Panel: csavarozott (adapterlappal)
Szerelési helyzet: Vízszintes, függőleges
Méretek (Szél × Mag × Mély): 45 × 89 × 78,5 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Tanúsítványok: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme
Ütésállóság: IK04
Védettségi fokozat: IP20 (IEC 60529 szerint)
Klimatikus állóság: IACS E10 szabvány szerint
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C (IEC 60695-2-11 szerint)
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Működési magasság: <= 2000 m
