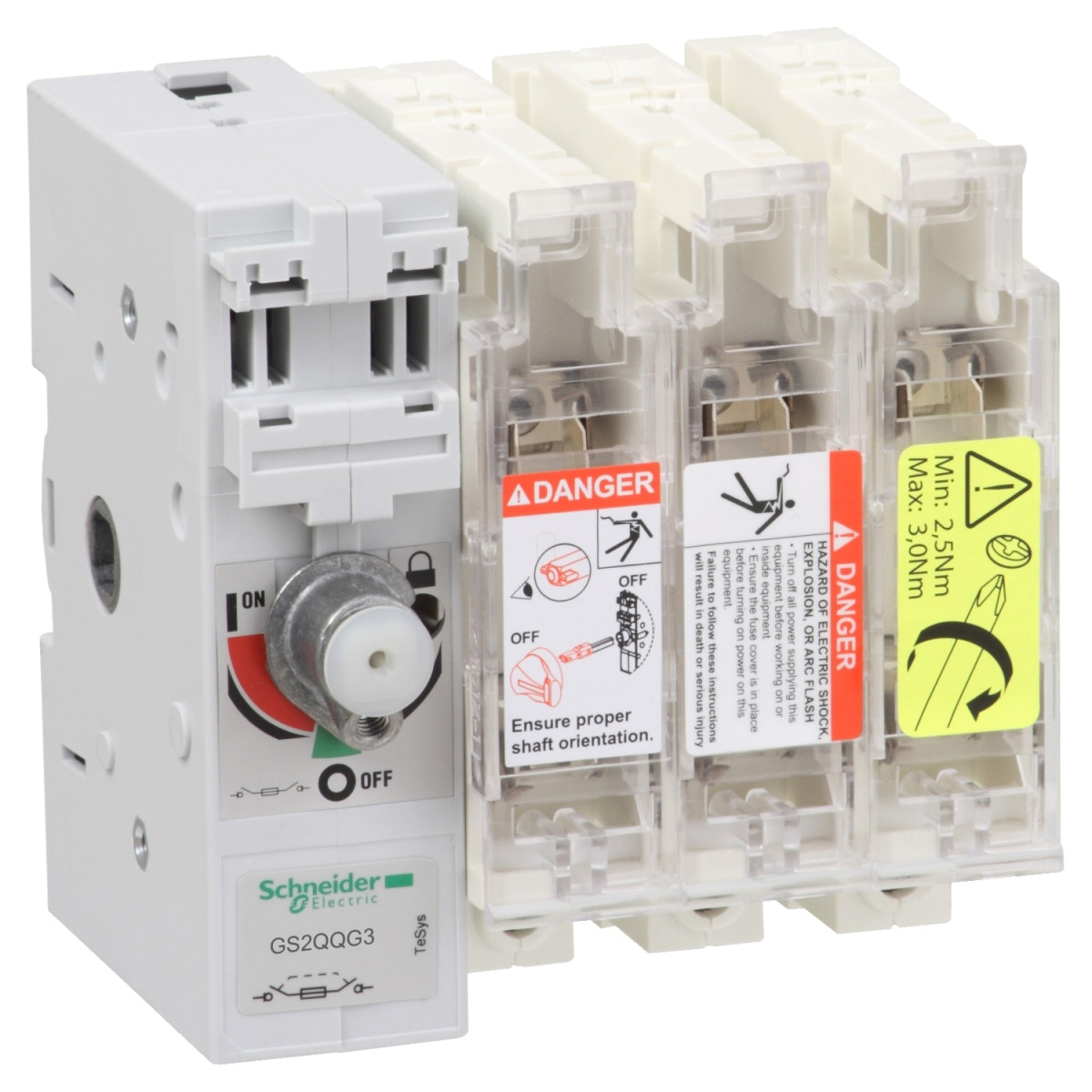

A Schneider Electric TeSys GS2QQG3 biztosítóbetétes megszakító szakaszoló egy professzionális, ipari minőségű kapcsolóeszköz, amely kombinálja a megszakító és a szakaszoló funkciókat. Ez a 3 pólusú készülék 400 amperes névleges áramerősséggel rendelkezik, és DIN 2-es méretű biztosítékokkal használható, ami sokoldalú alkalmazhatóságot biztosít különböző ipari környezetekben.
A TeSys GS sorozat tagjaként a GS2QQG3 szakaszoló kiváló megbízhatóságot és teljesítményt nyújt. A készülék 3 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, és mind AC (váltóáramú), mind DC (egyenáramú) hálózatokban alkalmazható. Névleges szigetelési feszültsége 800V AC, míg impulzus-állósági feszültsége 8 kV. A TeSys GS2QQG3 különböző üzemi áramokkal működik a különböző alkalmazási kategóriákban: 400A 400V AC-23A és AC-23B esetén, 315A 500V AC-23A és AC-23B esetén, 250A 690V AC-23A esetén, valamint 200A 440V DC-23A és 315A 440V DC-23B esetén, két pólus sorba kapcsolásával fázisonként.
A szakaszoló figyelemre méltó kapcsolási képességekkel rendelkezik, beleértve a 4000A bekapcsolási képességet 400V AC-23B esetén és 3200A kikapcsolási képességet 400V AC-23B esetén. Rövidzárlati szilárdság szempontjából 40kA értékkel büszkélkedhet, míg névleges rövidzárlat-zárlati képessége (Icm) 50kA 400V esetén, gG biztosítékokkal védve. A készülék mechanikai élettartama 10000 ciklus, míg elektromos élettartama 1000 ciklus AC-23A és AC-23B, valamint 200 ciklus DC-23A és DC-23B üzemmódban. A maximális üzemi teljesítmény 220kW 400V, 500V és 690V esetén, illetve 95kW 690V-nál.
A GS2QQG3 szakaszoló bal oldali külső működtető karral van felszerelve, és lapra szerelhető. Csatlakozási lehetőségek tekintetében az áramköri kapcsok 45 mm²-es sínekhez vagy 185-240 mm²-es gyűrűs kábelsarukhoz illeszkednek, 25 Nm meghúzási nyomatékkal. Védelmi besorolása IP20 az IEC 60529 szerint (kapocsfedéllel). Működési hőmérséklet-tartománya -20°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +80°C között. A készülék kiemelkedő tűzállósággal rendelkezik: biztosítékfedele 850°C-ig, teste 960°C-ig ellenáll az IEC 60695-2-1 szabvány szerint.
Schneider Electric TeSys - GS2QQG3 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Általános jellemzők
Termékvonal: TeSys
Termék neve: TeSys GS
Eszköz rövid neve: GS2Q
Termék vagy összetevő típusa: Biztosítóbetétes megszakító szakaszoló
Pólusok leírása: 3P
Védett pólusok leírása: 3t
Érintkezők típusa és összetétele: 3 NO
Elektromos jellemzők
Hagyományos szabad levegőn történő termikus áram [Ith]: 400 A (40 °C-on)
Névleges üzemi áram [Ie]:
200 A 440 V-nál 2 pólus sorosan fázisonként DC-23A
315 A 440 V-nál 2 pólus sorosan fázisonként DC-23B
250 A 690 V-nál AC-23A
315 A 500 V-nál AC-23A
315 A 500 V-nál AC-23B
400 A 400 V-nál AC-23A
400 A 400 V-nál AC-23B
Biztosíték típusa: DIN
Biztosíték mérete: 2
Hálózat típusa: DC, AC
Hálózati frekvencia: 50/60 Hz
Működtető fogantyú típusa: Külső bal oldali
Szerelési alap: Lap
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges impulzus állósági feszültség [Uimp]: 8 kV
Névleges üzemi teljesítmény:
220 kW 690 V-nál
220 kW 500 V-nál
220 kW 400 V-nál
95 kW 690 V-nál
Bekapcsolási képesség: 4000 A 400 V-nál AC-23B
Kikapcsolási képesség: 3200 A 400 V-nál (AC-23B)
Rövidzárlati szilárdság: 40 kA
Mechanikai élettartam: 10000 ciklus
Elektromos élettartam:
1000 ciklus AC-23A
1000 ciklus AC-23B
200 ciklus DC-23A
200 ciklus DC-23B
Csatlakozások - kapcsok:
Áramkör: sínek 45 mm²
Áramkör: gyűrűs kábelsaruk 185...240 mm²
Névleges rövidzárlati zárlati képesség [Icm]: 50 kA 400 V-nál gG biztosítékokkal védve
Meghúzási nyomaték: Áramkör: 25 N.m
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint (kapocsfedéllel)
Környezeti levegő hőmérséklete működés közben: -20...70 °C
Környezeti levegő hőmérséklete tárolás során: -40...80 °C
Tűzállóság:
850 °C biztosíték fedél az IEC 60695-2-1 szerint
960 °C test az IEC 60695-2-1 szerint
Méretek és súly
Magasság: 205 mm
Szélesség: 252 mm
Mélység: 149 mm
Nettó súly: 4,8 kg
