A Schneider Electric TeSys GS termékcsalád részeként a GS2QQB3 egy nagy teljesítményű, 3 pólusú biztosítóbetétes megszakító szakaszoló, amely kiváló megoldást nyújt az ipari áramelosztó rendszerek biztonságos leválasztására és védelmére. Ez a 400A névleges áramú készülék BS típusú biztosítékokkal működik, és a B1, B2, B3, B4 méretű biztosítékokkal kompatibilis, ami jelentős rugalmasságot biztosít különböző alkalmazási területeken.
A TeSys GS2QQB3 szakaszoló műszaki paraméterei kiemelkedőek: 400A konvencionális termikus áramerősség 40°C környezeti hőmérsékleten, többféle üzemi áramértékkel különböző konfigurációkban. AC hálózaton 250A (690V, AC-23A), 315A (500V, AC-23A/B), valamint 400A (400V, AC-23A/B) névleges üzemi árammal rendelkezik. DC alkalmazásoknál 200A (440V, DC-23A) és 315A (440V, DC-23B) értékekkel használható, két pólus sorba kapcsolásával fázisonként, nem egymás mellé helyezve. A készülék egyaránt használható AC és DC hálózatokon, 50/60 Hz hálózati frekvencián, ami univerzális felhasználhatóságot tesz lehetővé a modern ipari környezetekben.
A GS2QQB3 kimagasló elektromos jellemzőkkel rendelkezik: 800V szigetelési feszültség, 8kV lökőfeszültség-állóság, valamint jelentős teljesítményszintek - 220kW teljesítmény 400V, 500V és 690V feszültségen, illetve 95kW 690V-on. A bekapcsolási képessége 4000A 400V AC-23B esetén, míg a megszakítási képessége 3200A 400V AC-23B alkalmazásoknál. A készülék 40kA rövidzárlati szilárdságot kínál, és a gG biztosítékokkal védve akár 50kA névleges rövidzárlati bekapcsolóképességgel rendelkezik 400V-on. Az eszköz mechanikai élettartama 10000 kapcsolási ciklus, míg elektromos élettartama AC-23A/B esetén 1000, DC-23A/B esetén pedig 200 ciklus.
A TeSys GS2QQB3 változatos szerelési és csatlakoztatási lehetőségeket kínál. Működtethető külső frontális vagy külső jobb oldali fogantyúval, és lemezre szerelhető. Csatlakoztatása rugalmas: elfogad 45 mm²-es vezetősíneket és 185-240 mm²-es gyűrűs kábelsarukat a tápáramkörhöz, 25 N.m meghúzási nyomaték alkalmazásával. Védettsége IP20 (csatlakozófedéllel), üzemi hőmérséklet-tartománya -20...70°C, tárolási hőmérséklet-tartománya pedig -40...80°C. Méretei: 205 mm magasság, 252 mm szélesség, 149 mm mélység, súlya 4,8 kg. A készülék megfelel az IEC 60947-3 szabványnak és rendelkezik CE tanúsítvánnyal, ami biztosítja a magas minőséget és a megbízhatóságot az iparági előírásoknak megfelelően.

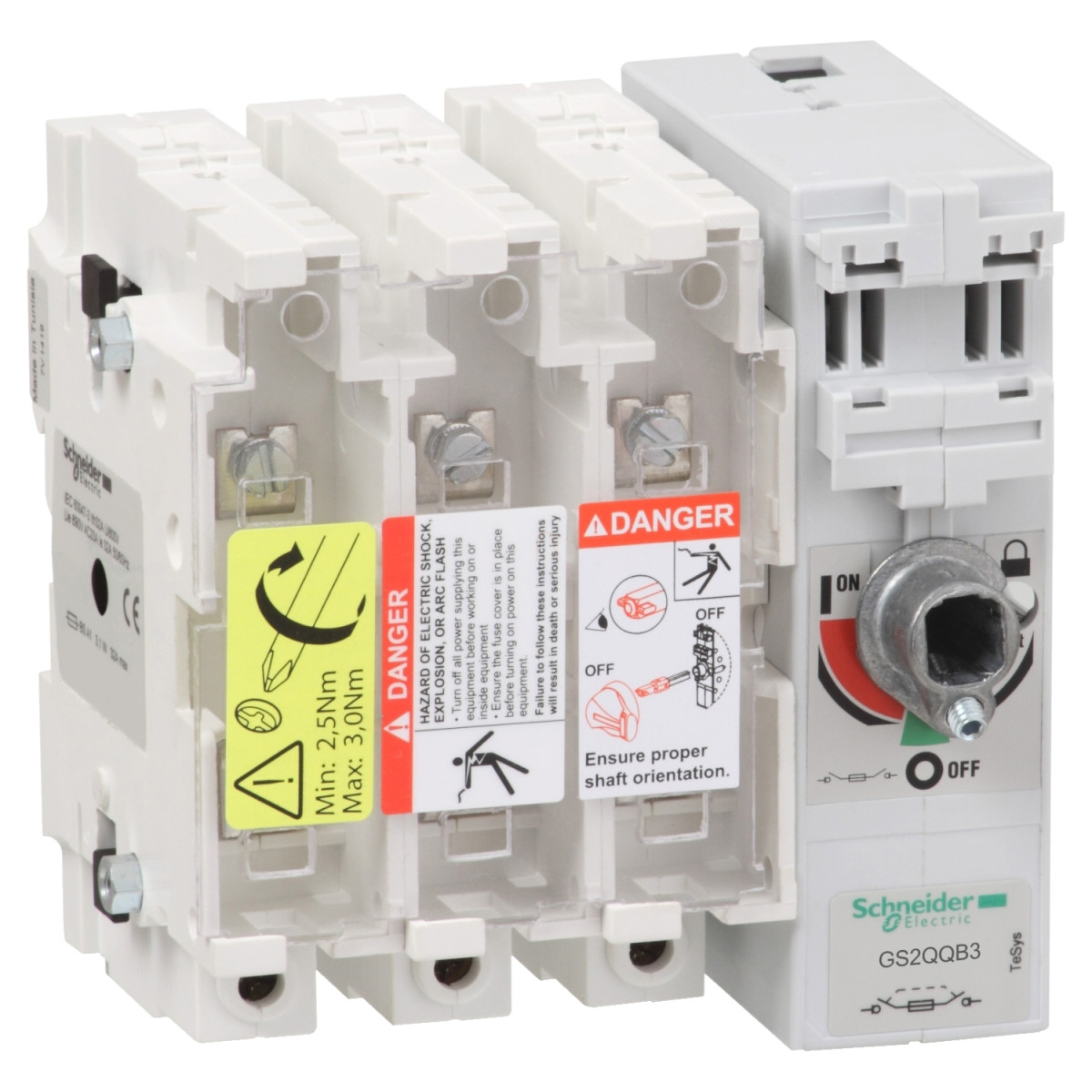

Schneider Electric TeSys - GS2QQB3 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GS
Rövid eszköznév: GS2Q
Termék vagy komponens típus: Biztosítóbetétes megszakító szakaszoló
Pólusok leírása: 3P
Védett pólusok leírása: 3t
Érintkezők típusa és összetétele: 3 NO
Elektromos jellemzők
Konvencionális termikus áramerősség [Ith]: 400 A (40°C-on)
Névleges üzemi áram [Ie]:
200 A 440 V-nál, 2 pólus sorba kapcsolva fázisonként, nem egymás mellé helyezve, DC-23A
315 A 440 V-nál, 2 pólus sorba kapcsolva fázisonként, nem egymás mellé helyezve, DC-23B
250 A 690 V-nál, AC-23A
315 A 500 V-nál, AC-23A/B
400 A 400 V-nál, AC-23A/B
Biztosítéktípus: BS
Biztosítékméret: B1, B2, B3, B4
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
Kiegészítő jellemzők
Működtető fogantyú típusa: Külső frontális, Külső jobb oldali
Szerelési tartó: Lemez
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi teljesítmény W-ban:
220 kW 690 V-nál
220 kW 500 V-nál
220 kW 400 V-nál
95 kW 690 V-nál
Bekapcsolási képesség: 4000 A 400 V-nál, AC-23B
Megszakítási képesség: 3200 A 400 V-nál (AC-23B)
Rövidzárlati szilárdság: 40 kA
Mechanikai élettartam: 10000 ciklus
Elektromos élettartam:
1000 ciklus AC-23A
1000 ciklus AC-23B
200 ciklus DC-23A
200 ciklus DC-23B
Csatlakozások - kapcsok:
Tápáramkör: vezetősínek 45 mm²
Tápáramkör: gyűrűs kábelsaruk 185...240 mm²
Névleges rövidzárlati bekapcsolóképesség [Icm]: 50 kA 400 V-nál, gG biztosítékokkal védve
Meghúzási nyomaték: Tápáramkör: 25 N.m
Környezeti feltételek
Szabványok: IEC 60947-3
Terméktanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint (csatlakozófedéllel)
Üzemi környezeti hőmérséklet: -20...70°C
Tárolási környezeti hőmérséklet: -40...80°C
Tűzállóság:
850°C biztosítékfedél az IEC 60695-2-1 szerint
960°C ház az IEC 60695-2-1 szerint
Mechanikai adatok
Magasság: 205 mm
Szélesség: 252 mm
Mélység: 149 mm
Nettó tömeg: 4,8 kg
