A Schneider Electric TeSys GS1DD4 egy professzionális biztosítóbetétes megszakító szakaszoló, amely kiválóan alkalmazható ipari berendezések és rendszerek védelmére. Ez a 3P + N pólusú kapcsoló 4 NO (normally open) érintkezővel rendelkezik, ami univerzális felhasználást tesz lehetővé különböző alkalmazási területeken.
A GS1DD4 maximális rugalmasságot kínál a szerelési lehetőségek terén, mivel egyaránt felszerelhető szerelőlapra vagy DIN sínre. A kezelőkarok változatos kialakítása - külső frontális, külső bal oldali, közvetlen frontális és külső jobb oldali - szintén hozzájárul a termék sokoldalú használhatóságához különböző beépítési helyzetekben. A készülék 32A névleges árammal rendelkezik 40°C környezeti hőmérsékleten, és képes működni változatos feszültségtartományokban mind AC, mind DC hálózatokban. 10x38 mm-es NFC típusú biztosítóbetétekkel használható, ami általánosan elterjedt ipari szabvány.
A készülék műszaki paraméterei lenyűgözőek: 800V névleges szigetelési feszültség, 8kV névleges lökőfeszültség-állóság, valamint jelentős, 5.5kA rövidzárlati ellenállóképesség. Teljesítmény szempontjából 15kW (400V), 18.5kW (500V) és akár 25kW (690V) teljesítményű rendszerek védelmére is alkalmas. A bekapcsolási képesség 320A (400V, AC-23B), míg a megszakítási képesség 256A (400V, AC-23B). Különösen figyelemreméltó az eszköz tartóssága: 20000 mechanikai ciklus, valamint 1500 elektromos ciklus AC-23A/B és 300 ciklus DC-23A/B üzemmódban.
Az ipari környezetben való használatra tervezték, IP20 védettséggel rendelkezik (csatlakozófedéllel), és széles hőmérsékleti tartományban működik: -20°C és +70°C között üzemeltethető, tárolási hőmérséklete pedig -40°C és +80°C között lehet. A termék megfelel az IEC 60947-3 szabványnak és rendelkezik CE tanúsítvánnyal. Csatlakozásait tekintve 2.5...16 mm² rugalmas vezetékekhez alkalmas csavaros kapcsokkal van ellátva, 3 Nm meghúzási nyomatékkal. Kompakt méretei (98 x 96 x 112 mm) lehetővé teszik a beépítést szűkebb helyekre is.

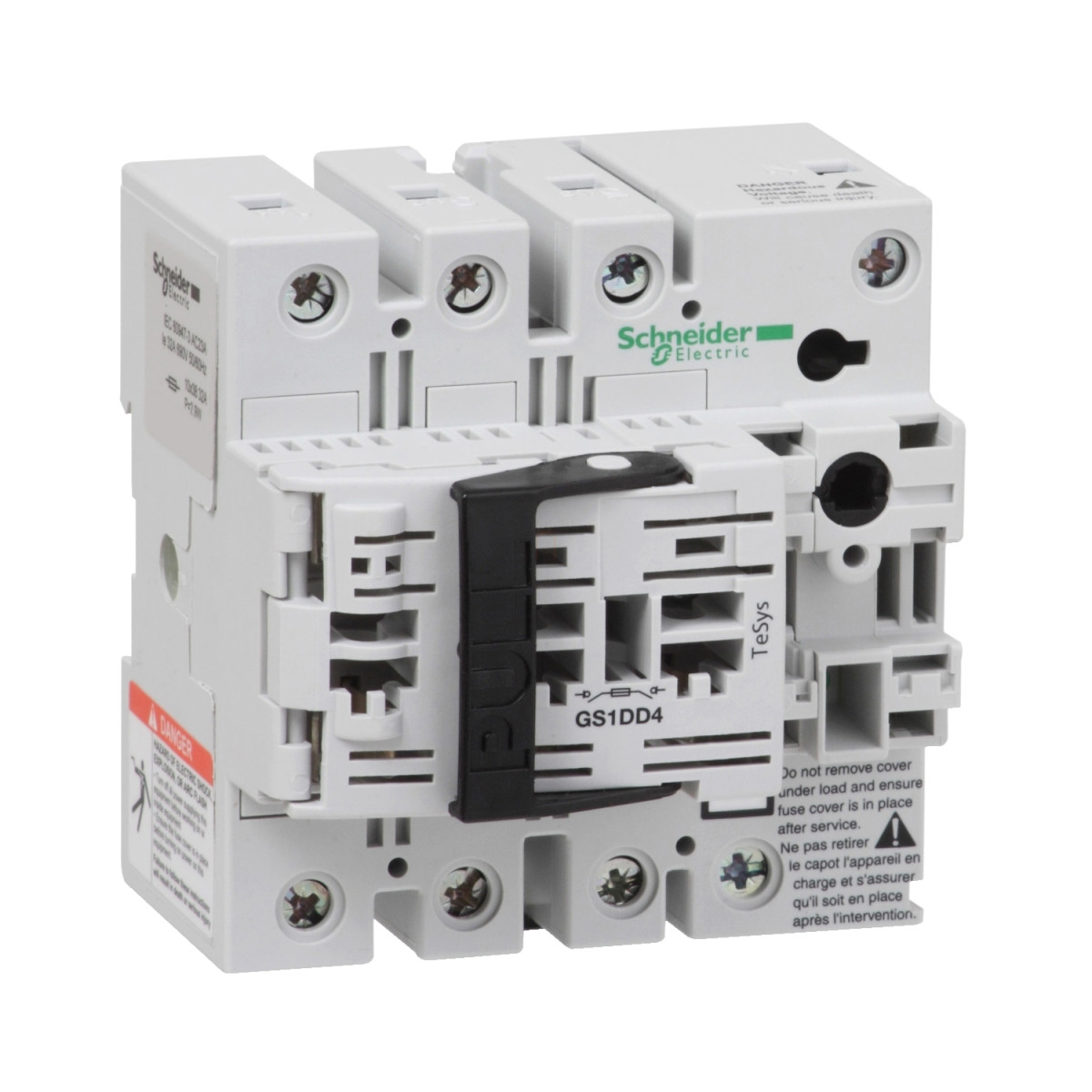

Schneider Electric TeSys - GS1DD4 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GS
Eszköz rövid neve: GS1 DD
Termék vagy komponens típusa: Biztosítóbetétes szakaszolókapcsoló
Eszköz alkalmazása: Védelem
Elektromos jellemzők
Pólusok leírása: 3P + N
Védett pólusok leírása: 3t
Érintkezők típusa és összetétele: 4 NO
Hagyományos szabad levegőn mért hőáram [Ith]: 32 A (40°C-on)
Névleges üzemi áram [Ie]: 20 A 440 V-nál 2 pólus sorban fázisonként DC-23A/B
32 A 400 V-nál AC-23A/B
32 A 500 V-nál AC-23A/B
32 A 690 V-nál AC-23A/B
Biztosíték típusa: NFC
Biztosíték mérete: 10 x 38 mm
Hálózat típusa: DC, AC
Hálózati frekvencia: 50/60 Hz
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi teljesítmény W-ban: 15 kW 400 V-nál
18,5 kW 500 V-nál
25 kW 690 V-nál
Bekapcsolási képesség: 320 A 400 V-nál AC-23B
Megszakítási képesség: 256 A 400 V-nál (AC-23B)
Rövidzárlati ellenállás: 5,5 kA
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: 1500 ciklus AC-23A/B
300 ciklus DC-23A/B
Névleges rövidzárlati bekapcsolási képesség [Icm]: 100 kA 400 V-nál gG biztosítékokkal védve
Fizikai jellemzők
Működtető fogantyú típusa: Külső frontális
Külső bal oldali
Közvetlen frontális
Külső jobb oldali
Szerelési felület: Lap
Sín
Csatlakozások - kapcsok: Áramkör: csavaros kapcsok 2,5...16 mm² rugalmas
Meghúzási nyomaték: Áramkör: 3 N.m - csavaros kapcsokon
IP védettségi fokozat: IP20 az IEC 60529 szerint (kapocsfedéllel)
Üzemi környezeti hőmérséklet: -20...70°C
Tárolási környezeti hőmérséklet: -40...80°C
Tűzállóság: 960°C test az IEC 60695-2-1 szerint
Magasság: 98 mm
Szélesség: 96 mm
Mélység: 112 mm
Szabványok és tanúsítványok
Szabványok: IEC 60947-3
Terméktanúsítványok: CE
Védőkezelés: TH
