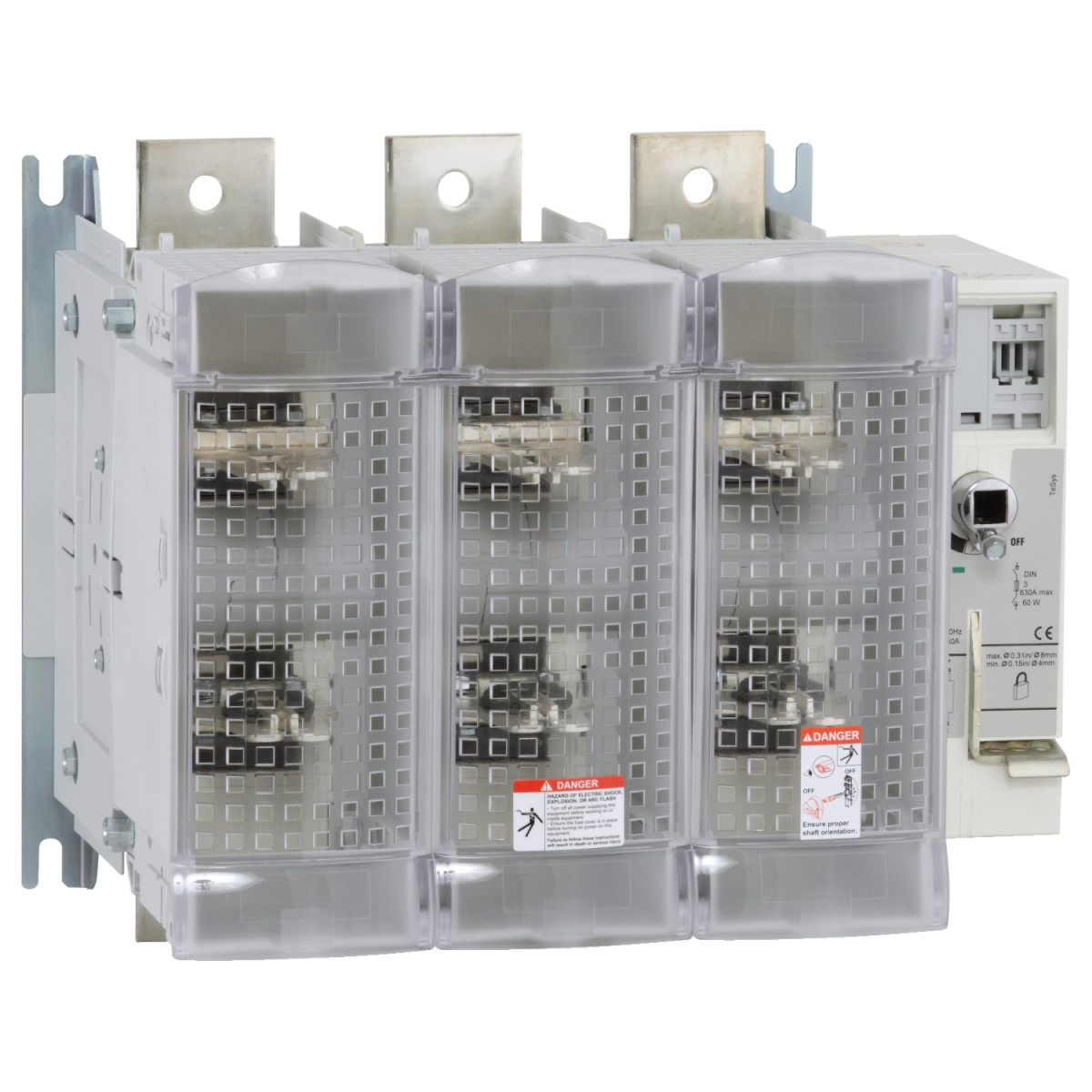

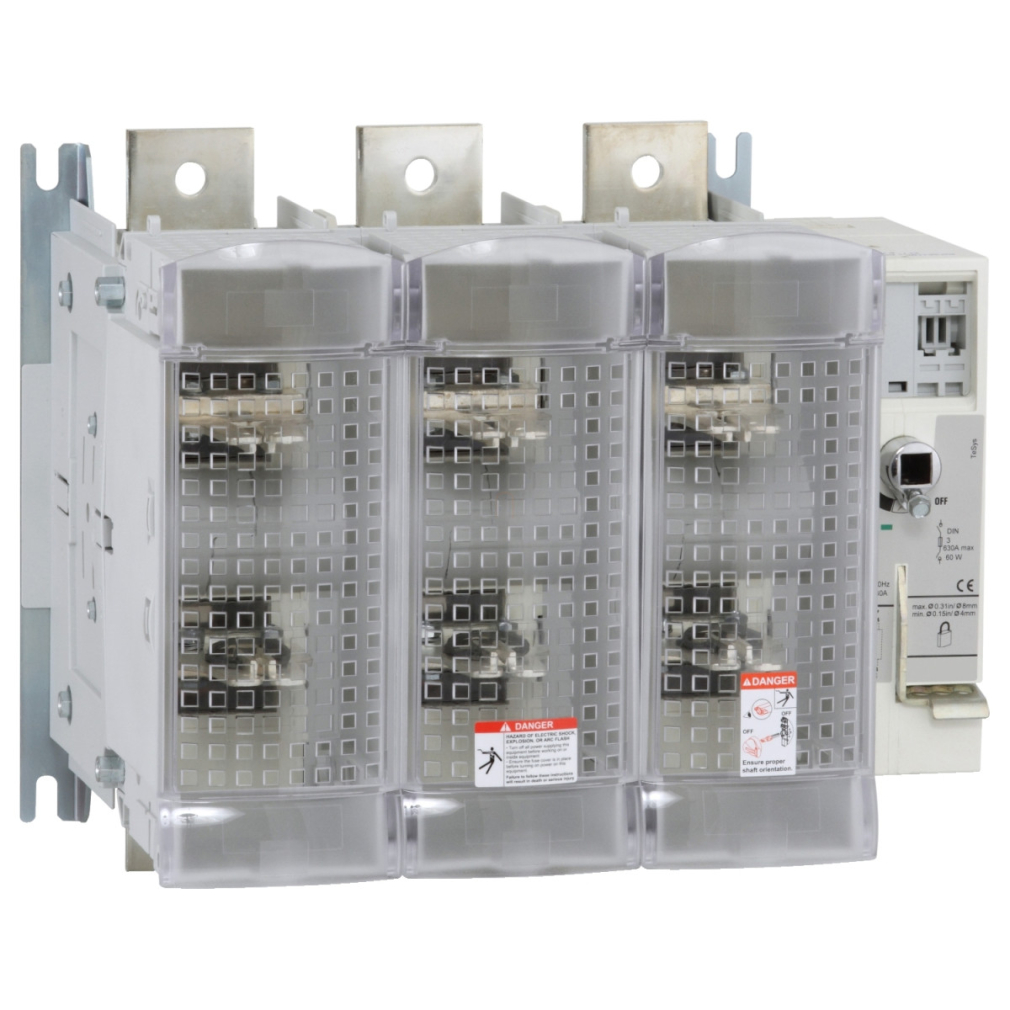

A Schneider Electric TeSys GS sorozatú GS2V3 biztosítóbetétes megszakító szakaszoló egy rendkívül megbízható és nagy teljesítményű ipari kapcsolóberendezés, amely kiválóan alkalmas nagy áramú alkalmazásokhoz. Ez a 3 pólusú, DIN 4-es méretű biztosítékkal ellátott kapcsoló 1250A névleges hőárammal rendelkezik, ami ideálissá teszi nagy teljesítményű ipari berendezések áramellátásának biztonságos kapcsolására és védelemre.
A TeSys GS2V3 modell sokoldalú működési jellemzőkkel bír. Névleges üzemi árama 1000A 440V-on AC-23A és AC-23B üzemmódban, valamint 630A 690V-on AC-23A és AC-23B üzemmódban. DC alkalmazásoknál is kiválóan teljesít, ahol 1000A-es névleges áram érhető el 440V-on DC-23A és DC-23B üzemmódokban, pólusonként 2 sorba kapcsolt pólussal. A készülék 50/60 Hz-es hálózati frekvencián üzemel, és mind AC, mind DC hálózatokban használható. 1000V-os szigetelési feszültséggel és 12 kV-os lökőfeszültség-állósággal rendelkezik, ami biztosítja a tartós és biztonságos működést még szélsőséges környezeti feltételek mellett is.
A Schneider Electric GS2V3 szakaszoló többféle működtető karral szerelhető: közvetlen előlapra szerelhető, külső jobb oldali vagy külső előlapi kivitelben. Ez a rugalmasság lehetővé teszi a különböző telepítési igényekhez való alkalmazkodást. A berendezés lapra szerelhető, és IP20-as védelmi osztállyal rendelkezik (kapocsfedéllel). Lenyűgöző kapcsolási teljesítményének köszönhetően 400 kW-tól 560 kW-ig terjedő névleges üzemi teljesítményt biztosít a különböző feszültségszinteken. A 100 kA-es zárlatmegszakító képessége és 90 kA-es zárlati szilárdsága kiemelkedő védelmet nyújt rövidzárlati események esetén, amikor gG biztosítékkal védett.
A TeSys GS2V3 szakaszoló kiváló mechanikai és elektromos tartóssággal rendelkezik: 5000 mechanikus működtetési ciklus, valamint üzemmódtól függően 100-500 elektromos kapcsolási ciklus. A készülék csatlakozási lehetőségei rugalmasak: 80 mm²-es sínek vagy gyűrűs kábelsaruk 4 darab 185 mm²-es kábel számára. A megfelelő rögzítéshez 44 Nm nyomatékkal kell meghúzni a tápáramköri csatlakozásokat. A berendezés széleskörű működési hőmérséklet-tartománya (-20°C-tól +70°C-ig) biztosítja a megbízhatóságot különböző környezeti feltételek mellett.
Schneider Electric TeSys GS - GS2V3 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GS
Eszköz rövid neve: GS2V
Termék típus: Biztosítóbetétes megszakító szakaszoló
Pólusok leírása: 3P
Védett pólusok leírása: 3t
Érintkezők típusa és összetétele: 3 NO
Elektromos jellemzők
Konvencionális szabad levegőn mért hőáram [Ith]: 1250 A (40 °C-on)
Névleges üzemi áram [Ie]:
1000 A 440 V-on, pólusonként 2 sorba kapcsolt pólussal, DC-23A
1000 A 440 V-on, pólusonként 2 sorba kapcsolt pólussal, DC-23B
630 A 690 V-on, AC-23A
630 A 690 V-on, AC-23B
1000 A 440 V-on, AC-23A
1000 A 440 V-on, AC-23B
800 A 500 V-on, AC-23A
800 A 500 V-on, AC-23B
Biztosíték típus: DIN
Biztosíték méret: 4
Hálózat típus: AC és DC
Hálózati frekvencia: 50/60 Hz
Névleges szigetelési feszültség [Ui]: 1000 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 12 kV
Teljesítmény jellemzők
Névleges üzemi teljesítmény:
400 kW 690 V-on
475 kW 690 V-on
560 kW 400 V-on
560 kW 500 V-on
Megszakítóképesség: 110 W
Bekapcsolási képesség: 10000 A 400 V-on, AC-23B
Kikapcsolási képesség: 8000 A 400 V-on (AC-23B)
Rövidzárlati szilárdság: 90 kA
Mechanikai élettartam: 5000 ciklus
Elektromos élettartam:
100 ciklus DC-23A
100 ciklus DC-23B
500 ciklus AC-23A
500 ciklus AC-23B
Csatlakozás és telepítés
Csatlakozások - kapcsok:
Tápáramkör: sínek 80 mm²
Tápáramkör: gyűrűs kábelsaruk 4 kábel(ek) 185 mm²
Névleges rövidzárlati bekapcsolási képesség [Icm]: 100 kA 400 V-on, gG biztosítékokkal védve
Meghúzási nyomaték: Tápáramkör: 44 N.m
Működtető fogantyú típusa:
Közvetlen előlapi
Külső jobb oldali
Külső előlapi
Szerelési támasz: Lap
Környezeti és fizikai jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: CE
IP védelmi fokozat: IP20 az IEC 60529 szerint (kapocsfedéllel)
Üzemi környezeti hőmérséklet: -20...70 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság:
850 °C biztosítékfedél az IEC 60695-2-1 szerint
960 °C test az IEC 60695-2-1 szerint
Méret - magasság: 355 mm
Méret - szélesség: 442 mm
Méret - mélység: 289 mm
Nettó tömeg: 25 kg
