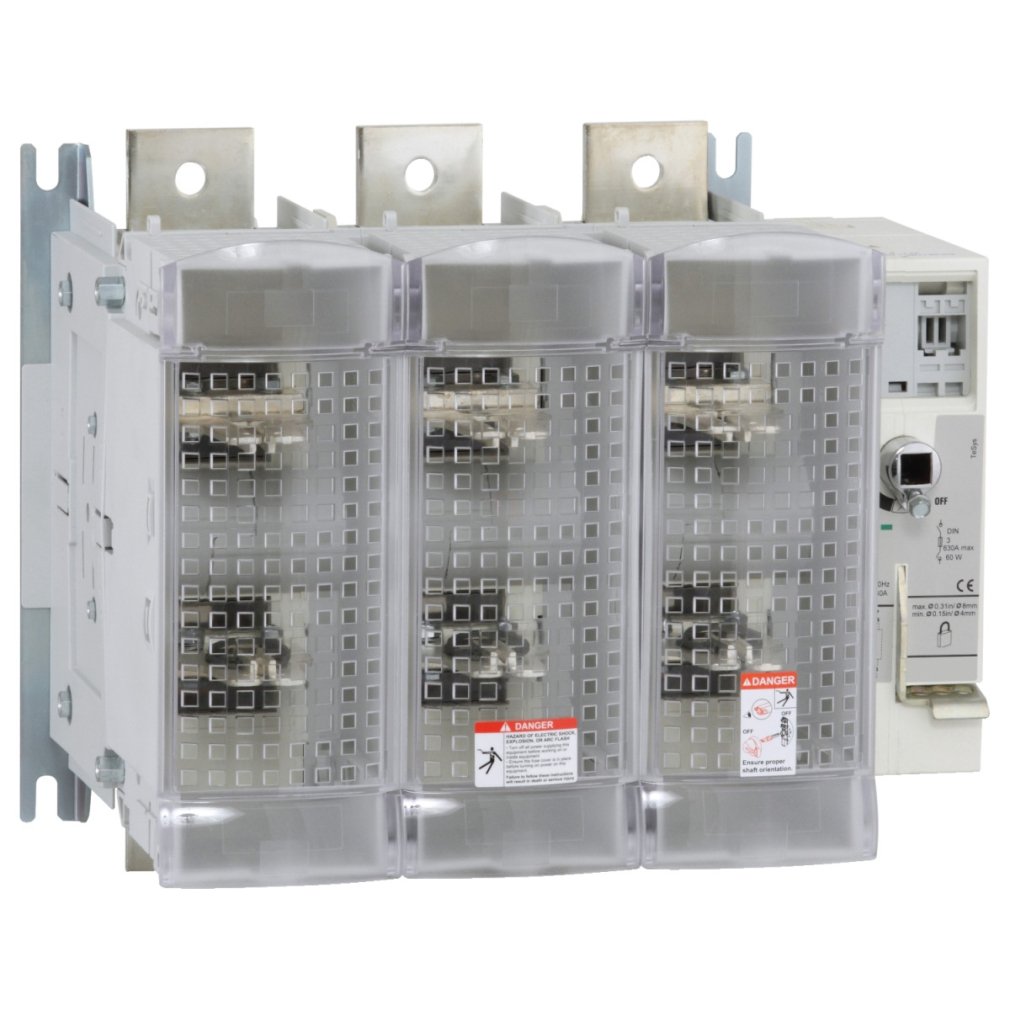

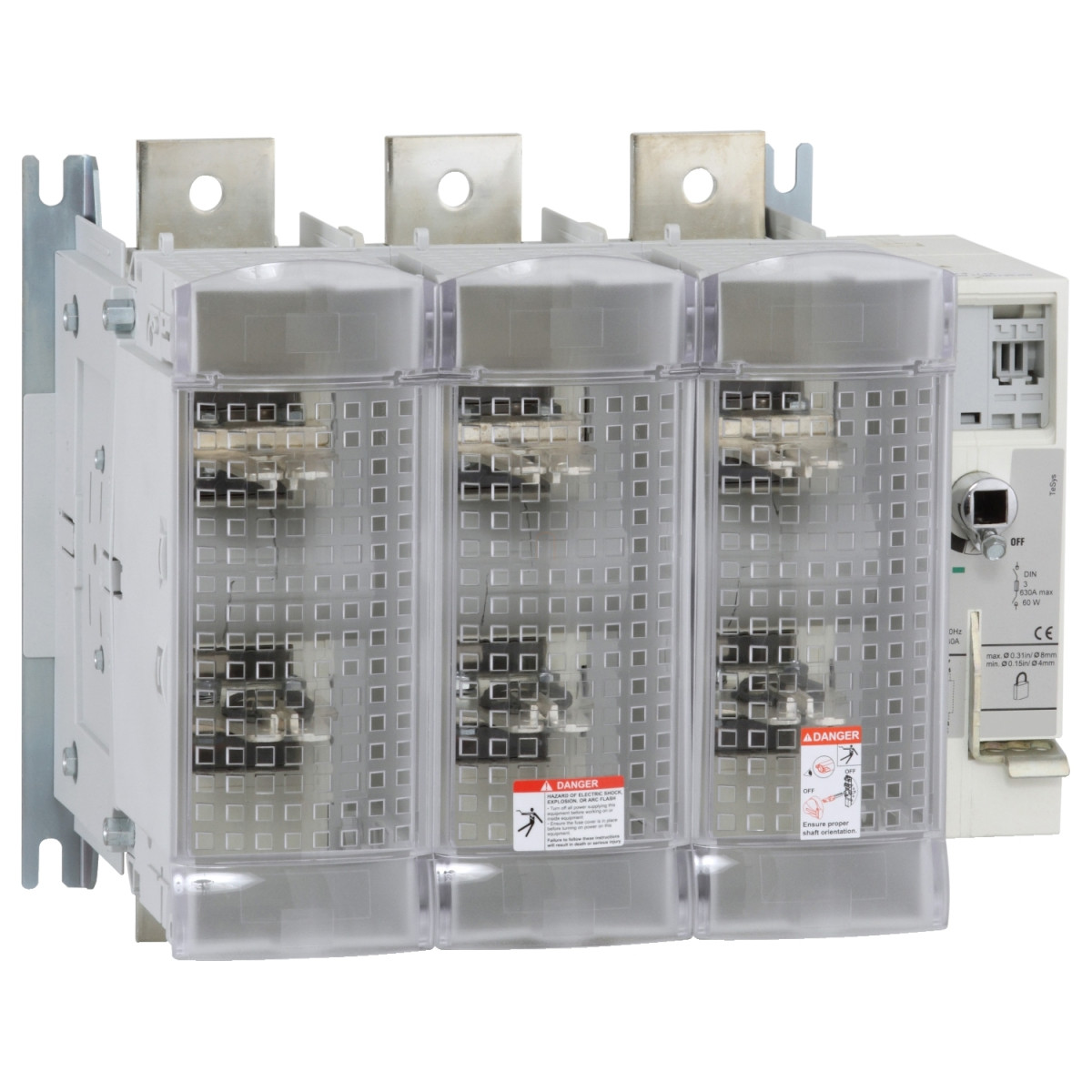

A Schneider Electric TeSys GS sorozatának GS2S3 típusú biztosítóbetétes megszakító szakaszolója egy rendkívül megbízható, nagy teljesítményű ipari kapcsolóeszköz, amely ideális választás nagyobb áramerősségű áramkörök biztonságos kapcsolásához és védelméhez. Ez a 3 pólusú, 630 Amperes készülék kiváló műszaki paraméterekkel rendelkezik, amelyek megfelelnek a legmagasabb ipari elvárásoknak is.
A TeSys GS2S3 biztosítóbetétes megszakító szakaszoló 3P kialakítással, 3 NO érintkezővel rendelkezik, és 3t védett pólussal rendelkezik. A készülék 630 A-es hagyományos szabad levegőn mért hőárammal működik 40°C-os környezeti hőmérsékleten. Üzemi áram tekintetében több terhelhetőségi kategóriát is kínál: 400 V-on elérheti a 630 A-t AC-23A és AC-23B kategóriában, 500 V-on 500 A-t AC-23A és AC-23B kategóriában, valamint 690 V-on 400 A-t AC-23B és 315 A-t AC-23A kategóriában. Egyenáramú alkalmazásoknál, két pólussal sorba kapcsolva fázisonként, 440 V esetén 400 A (DC-23A) és 630 A (DC-23B) terhelhetőséget biztosít. A készülék DIN 3-as méretű biztosítékot használ, amely univerzális kompatibilitást biztosít a legelterjedtebb biztosítékokkal.
A TeSys GS2S3 többféle működtető fogantyúval szerelhető: külső jobb oldali, külső homlokoldali vagy közvetlen homlokoldali kialakításban is elérhető, így rugalmasan igazítható a telepítési környezethez. A készülék alaplapon szerelhető, névleges szigetelési feszültsége 1000 V AC 50/60 Hz, névleges lökőfeszültség-állósága pedig 12 kV. Teljesítmény tekintetében 400 V-on 355 kW, 500 V-on 355 kW és 690 V-on 400 kW névleges üzemi teljesítményt biztosít. A szakaszoló bekapcsolási képessége 6300 A 400 V AC-23B esetén, míg megszakítási képessége 5040 A 400 V AC-23B esetén. Kiemelkedően magas, 70 kA-es rövidzárlati ellenálló képességgel rendelkezik, valamint 100 kA névleges rövidzárlati bekapcsolási képességgel 400 V-on, gG biztosítékkal védve. A mechanikai élettartama 8000 kapcsolási ciklus, míg az elektromos élettartama AC-23A és AC-23B esetén 1000 ciklus, DC-23A és DC-23B esetén pedig 200 ciklus. A készülék csatlakoztatási lehetőségei is rugalmasak: az energiaátviteli körben 63 mm²-es sínek, valamint 2 db 150 mm²-es vagy 2 db 300 mm²-es gyűrűs kábelsaruk csatlakoztathatók. Az energiaátviteli kör meghúzási nyomatéka 44 N.m.
Schneider Electric TeSys GS - GS2S3 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GS
Készülék rövid neve: GS2S
Termék vagy komponens típusa: Biztosítóbetétes megszakító szakaszoló
Pólusok leírása: 3P
Védett pólusok leírása: 3t
Érintkezők típusa és összetétele: 3 NO
Elektromos jellemzők
Hagyományos szabad levegőn mért hőáram [Ith]: 630 A (40°C-on)
Névleges üzemi áram [Ie]: 400 A 440 V-nál 2 pólus sorba kapcsolva fázisonként csatlakozó fedéllel DC-23A
630 A 440 V-nál 2 pólus sorba kapcsolva fázisonként csatlakozó fedéllel DC-23B
315 A 690 V-nál AC-23A
400 A 690 V-nál AC-23B
500 A 500 V-nál AC-23A
500 A 500 V-nál AC-23B
630 A 400 V-nál AC-23A
630 A 400 V-nál AC-23B
Biztosíték típus: DIN
Biztosíték méret: 3
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
Kiegészítő adatok
Működtető fogantyú típusa: Külső jobb oldali, Külső homlokoldali, Közvetlen homlokoldali
Rögzítési mód: Lap
Névleges szigetelési feszültség [Ui]: 1000 V AC 50/60 Hz
Névleges lökőfeszültség állóság [Uimp]: 12 kV
Névleges üzemi teljesítmény W-ban: 295 kW 690 V-nál, 355 kW 400 V-nál, 355 kW 500 V-nál, 400 kW 690 V-nál
Szakítóképesség: 60 W
Bekapcsolási képesség: 6300 A 400 V-nál AC-23B
Megszakítási képesség: 5040 A 400 V-nál (AC-23B)
Rövidzárlati ellenállás: 70 kA
Mechanikai jellemzők
Mechanikai élettartam: 8000 ciklus
Elektromos élettartam: 1000 ciklus AC-23A, 1000 ciklus AC-23B, 200 ciklus DC-23A, 200 ciklus DC-23B
Csatlakozások - csatlakozók: Energiaátviteli kör: sínek 63 mm², Energiaátviteli kör: gyűrűs kábelsaruk 2 kábel(ek) 150 mm², Energiaátviteli kör: gyűrűs kábelsaruk 2 kábel(ek) 300 mm²
Névleges rövidzárlati bekapcsolási képesség [Icm]: 100 kA 400 V-nál gG biztosítékokkal védve
Meghúzási nyomaték: Energiaátviteli kör: 44 N.m
Környezeti feltételek
Szabványok: IEC 60947-3
Terméktanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint (csatlakozófedéllel)
Környezeti hőmérséklet üzemelés során: -20…70 °C
Környezeti hőmérséklet tárolás során: -40…80 °C
Tűzállóság: 850 °C biztosítékfedél az IEC 60695-2-1 szerint, 960 °C test az IEC 60695-2-1 szerint
Méretek és súly
Magasság: 300 mm
Szélesség: 364 mm
Mélység: 250 mm
Nettó tömeg: 16 kg
