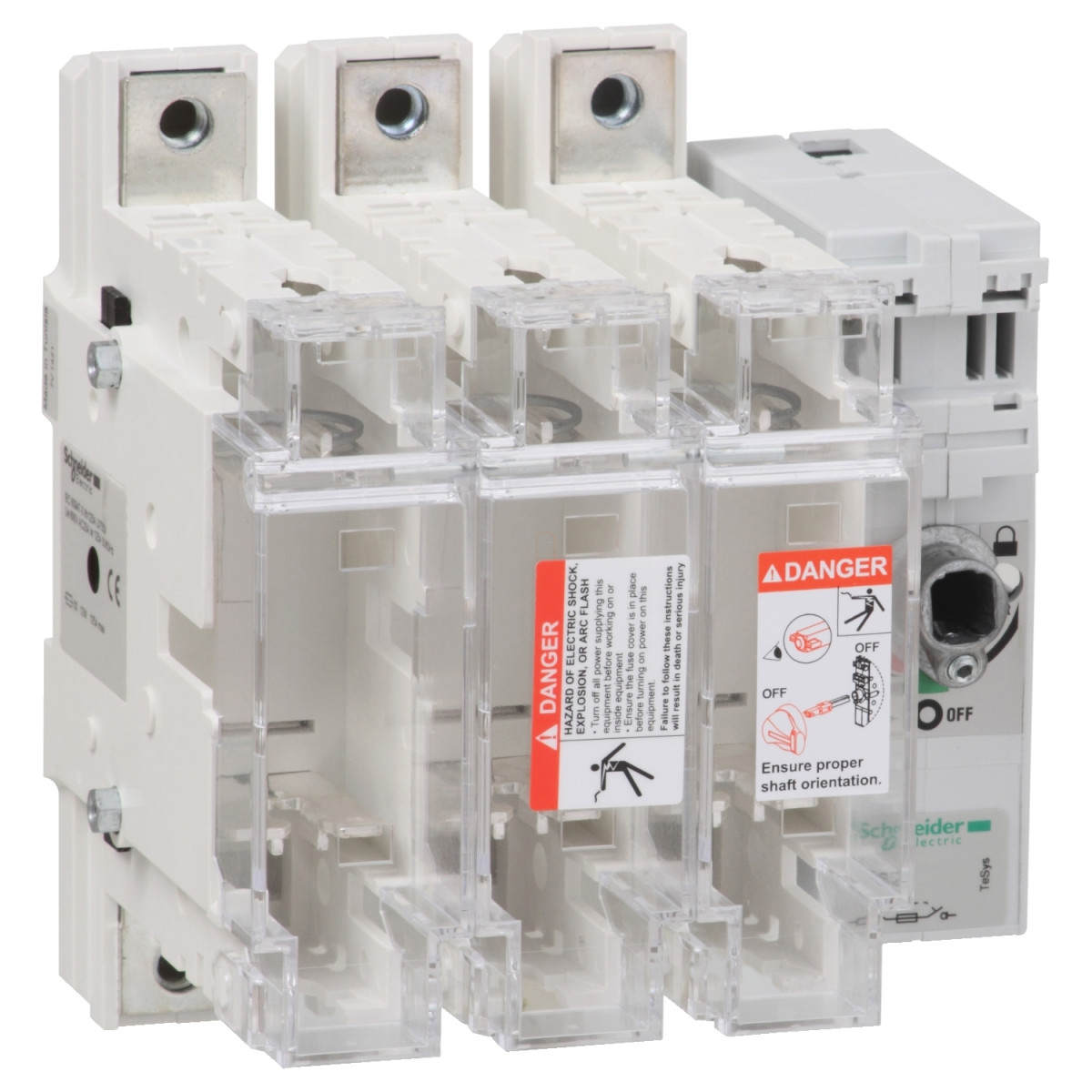

A Schneider Electric TeSys GS sorozatú GS2L3 típusú biztosítóbetétes megszakító szakaszoló egy professzionális villamos kapcsolókészülék, amely magas üzembiztonságot és megbízható működést kínál ipari és kereskedelmi alkalmazásokhoz. A TeSys GS termékcsalád 3 pólusú, 160A-es szakaszolója ideális választás elosztóhálózatok, motorok és egyéb nagyteljesítményű berendezések áramköreinek biztonságos leválasztásához és védelméhez.
A GS2L3 készülék 160A-es névleges áramerősséggel rendelkezik (40°C-on) és DIN szabvány szerinti 0-ás méretű biztosítékokkal használható. Az eszköz rendkívül sokoldalú, hiszen egyaránt alkalmazható AC és DC hálózatokban is. AC üzemmódban 125A áramerősség mellett 690V-os feszültségig (AC-23A és AC-23B kategóriában), valamint 160A áramerősség mellett 400V és 500V feszültségig (AC-23A és AC-23B kategóriában) használható. DC üzemben 125A áramerősség mellett 440V feszültségig alkalmazható DC-23A és DC-23B kategóriában, fázisonként 2 pólus sorba kötésével. Ez a rugalmasság lehetővé teszi, hogy különböző telepítési környezetekben és terhelési feltételek mellett is optimális védelmet nyújtson.
A TeSys GS2L3 szakaszoló számos kiemelkedő műszaki paraméterrel rendelkezik. A készülék 750V-os névleges szigetelési feszültséggel és 8kV-os lökőfeszültség-állósággal bír, ami kiváló védelmet nyújt túlfeszültségek ellen. Bekapcsolási képessége 1600A 400V AC-23B kategóriában, míg kikapcsolási képessége 1280A 400V AC-23B kategóriában. A rövidzárlati szilárdság 20kA értékű, a névleges rövidzárlati bekapcsolási képesség pedig 100kA 400V-on, gG biztosítékokkal védve. A készülék 400V-on 80kW, 500V és 690V feszültségen pedig 110kW névleges üzemi teljesítményű berendezések működtetésére alkalmas. A mechanikai élettartam 10 000 kapcsolási ciklus, míg az elektromos élettartam AC-23A és AC-23B kategóriában 1000 ciklus, DC-23A és DC-23B kategóriában pedig 200 ciklus.
A TeSys GS2L3 szakaszoló szerelhetőségi és csatlakozási lehetőségei is figyelemre méltóak. A termék szerelőlapra rögzíthető, és kétféle működtető fogantyú típussal szerelhető: külső oldalsó vagy külső homlokoldali kivitelben. Csatlakoztatása történhet 20 mm²-es sínek segítségével, vagy 50-95 mm²-es gyűrűs kábelsarukkal. Az eszköz IP20-as védettséggel rendelkezik (IEC 60529 szerint, kapocstakaróval szerelve), ami megfelelő védelmet biztosít érintés ellen, ugyanakkor lehetővé teszi a megfelelő szellőzést. A rögzítőcsavarok meghúzási nyomatéka az áramkörben 12 Nm értékű kell legyen, biztosítva a stabil, biztonságos kapcsolatot.
A TeSys GS2L3 szakaszoló kompakt méretekkel rendelkezik (magasság: 162 mm, szélesség: 190 mm, mélység: 136,5 mm), így nem foglal sok helyet az elosztószekrényben vagy kapcsolószekrényben. A készülék -20°C és +70°C közötti üzemi hőmérséklet-tartományban használható, tárolási hőmérséklet-tartománya pedig -40°C és +80°C között van. A termék magas tűzállósággal rendelkezik: a biztosítófedél 850°C-os, a ház pedig 960°C-os tűzállósági tesztnek felel meg az IEC 60695-2-1 szabvány szerint. A készülék megfelel az IEC 60947-3 szabványnak és rendelkezik CE tanúsítvánnyal, ami biztosítja a minőséget és a nemzetközi szabványoknak való megfelelést.
Schneider Electric TeSys GS - GS2L3 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Főbb jellemzők
Terméksorozat: TeSys
Terméknév: TeSys GS
Eszköz rövid neve: GS2L
Terméktípus: Biztosítóbetétes megszakító szakaszoló
Pólusok leírása: 3P
Védett pólusok leírása: 3t
Érintkezők típusa és összetétele: 3 NO
Elektromos jellemzők
Konvencionális szabad levegős termikus áram [Ith]: 160 A (40 °C-on)
Névleges üzemi áram [Ie]:
125 A 440 V-on, 2 pólus sorba kötve fázisonként, DC-23A
125 A 440 V-on, 2 pólus sorba kötve fázisonként, DC-23B
125 A 690 V-on, AC-23A
125 A 690 V-on, AC-23B
160 A 400 V-on, AC-23A
160 A 400 V-on, AC-23B
160 A 500 V-on, AC-23A
160 A 500 V-on, AC-23B
Biztosíték típusa: DIN
Biztosíték mérete: 0
Hálózat típusa: DC, AC
Hálózati frekvencia: 50/60 Hz
Névleges szigetelési feszültség [Ui]: 750 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi teljesítmény (W):
80 kW 400 V-on
110 kW 500 V-on
110 kW 690 V-on
Bekapcsolási képesség: 1600 A 400 V-on, AC-23B
Kikapcsolási képesség: 1280 A 400 V-on (AC-23B)
Rövidzárlati szilárdság: 20 kA
Névleges rövidzárlati bekapcsolási képesség [Icm]: 100 kA 400 V-on, gG biztosítékkal védve
Mechanikai jellemzők
Működtető fogantyú típusa: Külső jobb oldali, Külső homlokoldali
Szerelési támasz: Lap
Mechanikai élettartam: 10000 ciklus
Elektromos élettartam:
1000 ciklus AC-23A
1000 ciklus AC-23B
200 ciklus DC-23A
200 ciklus DC-23B
Csatlakozások - kapcsok:
Áramkör: sínek 20 mm²
Áramkör: gyűrűs kábelsaruk 50...95 mm²
Meghúzási nyomaték: Áramkör: 12 N.m
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint (kapocstakaróval)
Üzemi környezeti hőmérséklet: -20...70 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság:
850 °C biztosítófedél az IEC 60695-2-1 szerint
960 °C ház az IEC 60695-2-1 szerint
Méretek és tömeg
Magasság: 162 mm
Szélesség: 190 mm
Mélység: 136,5 mm
