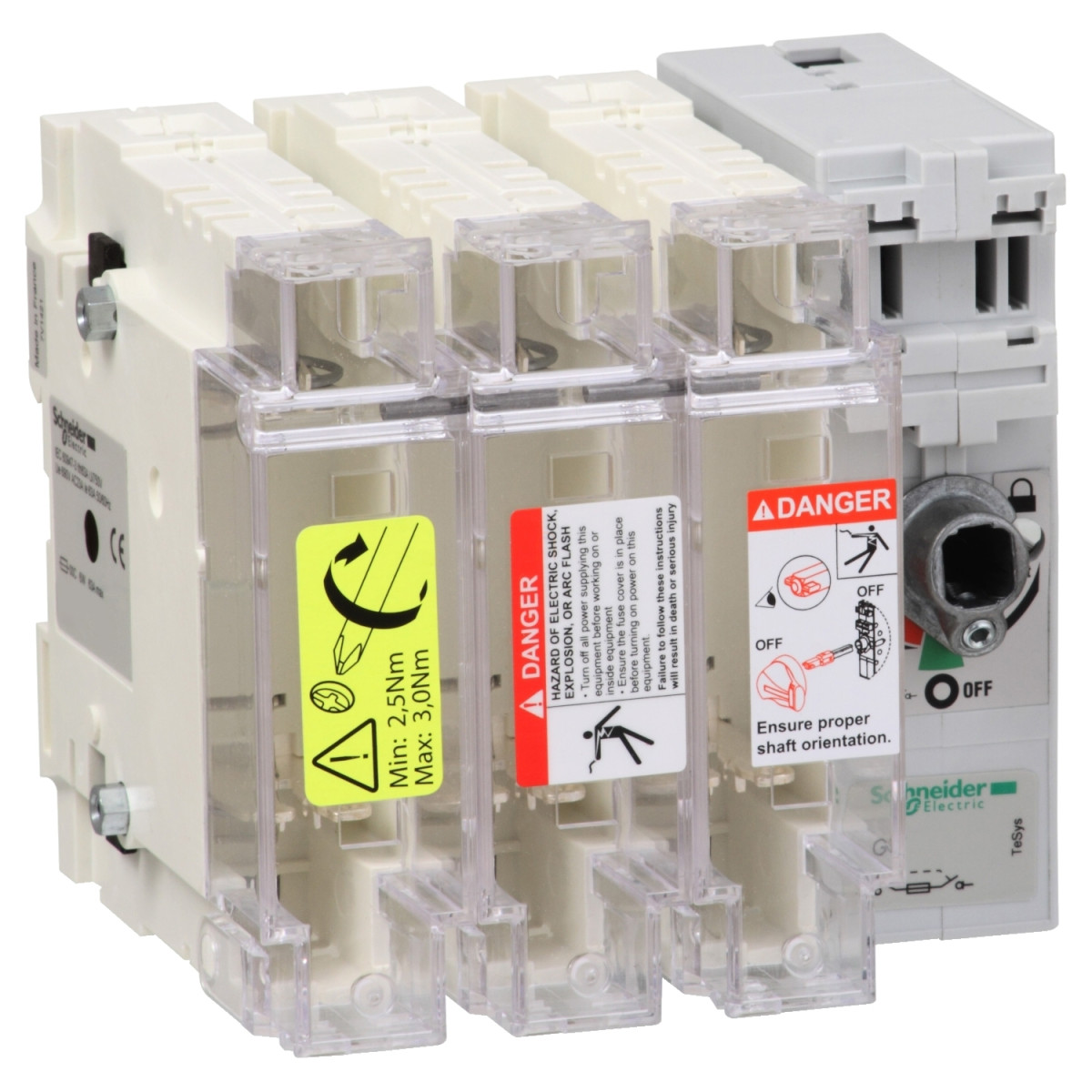

A Schneider Electric TeSys GS termékcsaládba tartozó GS2K3 egy kiváló minőségű biztosítóbetétes szakaszoló kapcsoló, amely 3 pólusú (3P) kialakítással rendelkezik. Ez a 125A-es kapcsoló ideális megoldás ipari és kereskedelmi villamos rendszerekhez, ahol megbízható áramkör szakaszolásra és védelemre van szükség.
A GS2K3 típusú szakaszoló 22x58 mm méretű NFC típusú biztosítékokkal működik, így rugalmasan használható különböző alkalmazási területeken. A készülék konvencionális hőárama (Ith) 125A 40°C-on, míg névleges üzemi árama (Ie) akár 125A 400V és 500V AC-23A/B kategóriában. Emellett a készülék használható egyenáramú rendszerekben is, 100A-es terhelhetőséggel 440V-on, 2 pólus soros kapcsolásával fázisonként, DC-23A/B kategóriában. AC hálózatokon 100A terhelhetőséget biztosít 690V-on AC-23A/B kategóriában. Ez a sokoldalúság lehetővé teszi a telepítők számára, hogy különféle villamos rendszerekben alkalmazzák.
A TeSys GS2K3 szakaszoló kiváló műszaki paraméterekkel büszkélkedhet. 750V AC szigetelési feszültség és 8kV lökőfeszültség-állóság jellemzi. A készülék névleges üzemi teljesítménye 63kW 400V-on, 90kW 500V-on és 80kW 690V-on. Bekapcsolási kapacitása 1000A 400V AC-23B kategóriában, míg megszakítási kapacitása 10000A 400V AC-23B kategóriában. Rövidzárlati szilárdsága 20kA, a rövidzárlati zárlati áram csúcsértéke pedig 100kA 400V-on gG biztosítékos védelemmel. Ezek a paraméterek biztonságos működést garantálnak még nehéz ipari körülmények között is. A mechanikai élettartama 10000 ciklus, míg az elektromos élettartama 1000 ciklus AC-23A/DC-23A és 200 ciklus AC-23B/DC-23B kategóriákban. Az eszköz IP20-as védettséggel rendelkezik (kapocsfedéllel), és -20°C és +70°C közötti hőmérsékleten üzemeltethető.
Schneider Electric TeSys GS - GS2K3 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GS
Eszköz rövid neve: GS2K
Termék vagy komponens típus: Biztosítóbetétes szakaszoló kapcsoló
Pólusok leírása: 3P
Védett pólusok leírása: 3t
Érintkezők típusa és összetétele: 3 NO
Konvencionális termikus áram (Ith): 125 A (40°C-on)
Névleges működési paraméterek
Névleges üzemi áram (Ie): 100 A 440 V-on 2 pólus sorba kötve fázisonként DC-23A, 100 A 440 V-on 2 pólus sorba kötve fázisonként DC-23B, 100 A 690 V-on AC-23A, 100 A 690 V-on AC-23B, 125 A 400 V-on AC-23A, 125 A 400 V-on AC-23B, 125 A 500 V-on AC-23A, 125 A 500 V-on AC-23B
Biztosíték típus: NFC
Biztosíték méret: 22 x 58 mm
Hálózat típus: AC, DC
Hálózati frekvencia: 50/60 Hz
Kiegészítő információk
Működtető fogantyú típusa: Külső jobb oldali, Külső frontális
Szerelési tartó: Lemez
Névleges szigetelési feszültség (Ui): 750 V AC 50/60 Hz
Névleges lökőfeszültség-állóság (Uimp): 8 kV
Névleges üzemi teljesítmény: 63 kW 400 V-on, 90 kW 500 V-on, 80 kW 690 V-on
Bekapcsolási kapacitás: 1000 A 400 V-on AC-23B
Kikapcsolási kapacitás: 10000 A 400 V-on (AC-23B)
Rövidzárlati szilárdság: 20 kA
Mechanikai élettartam: 10000 ciklus
Elektromos élettartam: 1000 ciklus AC-23A, 1000 ciklus DC-23A, 200 ciklus AC-23B, 200 ciklus DC-23B
Csatlakozások - kapcsok: Áramkör: sínek 20 mm², Áramkör: gyűrűs kábelsaruk 35...95 mm²
Névleges rövidzárlati bekapcsolási képesség (Icm): 100 kA 400 V-on gG biztosítékos védelemmel
Meghúzási nyomaték: Áramkör: 12 N.m
Környezeti paraméterek
Szabványok: IEC 60947-3
Terméktanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint (kapocsfedéllel)
Környezeti hőmérséklet működés közben: -20...70°C
Környezeti hőmérséklet tároláskor: -40...80°C
Tűzállóság: 850°C biztosítékfedél az IEC 60695-2-1 szerint, 960°C ház az IEC 60695-2-1 szerint
Fizikai jellemzők
Magasság: 162 mm
Szélesség: 148 mm
Mélység: 116 mm
Nettó súly: 1,5 kg
