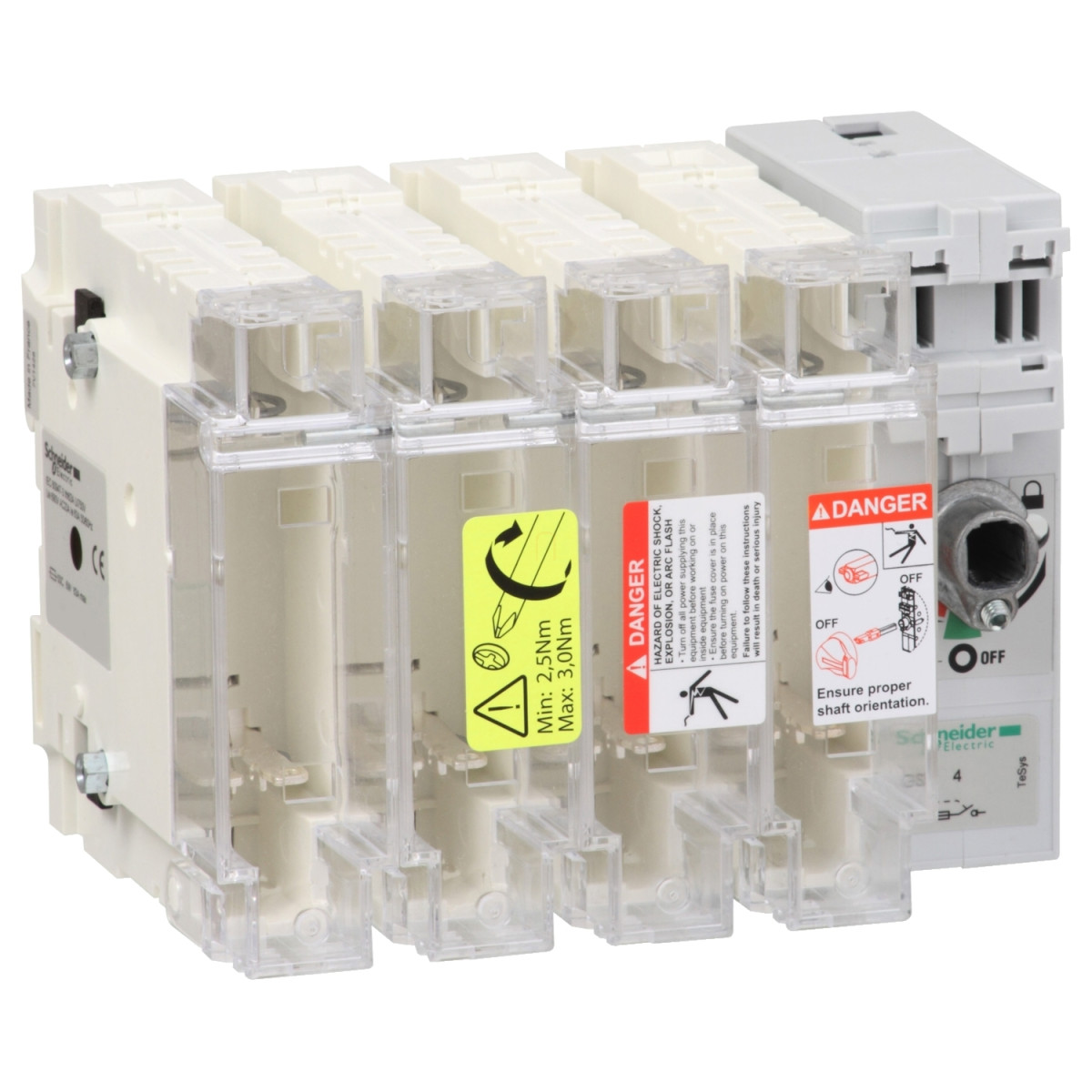

A Schneider Electric TeSys GS sorozatú GS2J4 biztosítóbetétes megszakító szakaszoló egy professzionális, nagy teljesítményű elektromos berendezés, amely 4 pólusú (4P) kialakítással és 100A-es névleges áramerősséggel rendelkezik. Ez a kompakt eszköz ideális megoldást kínál az ipari és kereskedelmi elektromos rendszerek szakaszolására, védelemére és karbantartására.
A TeSys GS2J4 szakaszoló NFC típusú, 22x58 mm-es biztosítóbetétekkel működik, amelyek megfelelő védelmet biztosítanak túláram esetén. A készülék 4 darab NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amelyek megbízható kapcsolást garantálnak. A termék 100A hagyományos hőterhelési áramerősséggel bír 40°C környezeti hőmérsékleten. Névleges üzemi árama különböző konfigurációkban is eléri a 100A-t: 440V egyenfeszültségen fázisonként 2 sorba kapcsolt pólus esetén (DC-23A és DC-23B), 690V váltakozó feszültségen nem egymás mellé helyezett pólusokkal (AC-23A és AC-23B), valamint 400V és 500V váltakozó feszültségen (AC-23A és AC-23B). A készülék 50/60 Hz hálózati frekvencián egyaránt alkalmazható.
A TeSys GS2J4 rugalmas szerelési és működtetési lehetőségeket kínál. Kezelőfogantyúja elhelyezhető külső homlokoldalon vagy külső jobb oldalon, a készülék pedig lemezre szerelhető. Kiemelkedő elektromos paraméterei között szerepel a 750V névleges szigetelési feszültség (50/60 Hz), a 8 kV névleges lökőfeszültség-állóság és a jelentős névleges üzemi teljesítmény: 51 kW 400V-on, 63 kW 500V-on és 90 kW 690V-on. Bekapcsolási képessége 1000A 400V-on (AC-23B), míg megszakítási képessége 800A 400V-on (AC-23B). Rövidzárlati szilárdság tekintetében 20 kA értékkel rendelkezik, a rövidzárlati zárlati áram névleges bekapcsolási képessége pedig gG biztosítékokkal védve 80 kA 400V-on.
A Schneider Electric TeSys GS2J4 szakaszoló megbízhatóságát a 10000 ciklusos mechanikai élettartam, valamint az 1500 ciklusos (AC-23A és AC-23B), illetve 300 ciklusos (AC-23A és AC-23B) elektromos élettartam garantálja. A készülék csatlakoztatása többféleképpen is megoldható: áramköri sínek (20 mm²) vagy gyűrűs kábelsaruk (25-95 mm²) segítségével, 12 Nm meghúzási nyomatékkal. A termék az IEC 60947-3 szabvány szerint készült és CE tanúsítvánnyal rendelkezik. IP20-as védettségi fokozata (kapocsfedéllel) megfelelő védelmet nyújt az elektromos alkatrészeknek. A készülék széles hőmérsékleti tartományban használható: -20°C és +70°C között üzemeltethető, tárolási hőmérséklete pedig -40°C és +80°C között lehet. Tűzállósági tulajdonságai is kiemelkedőek: a biztosítófedél 850°C-ig, a készülékház pedig 960°C-ig ellenáll a hőnek az IEC 60695-2-1 szabvány szerint. A GS2J4 méretei: 162 mm magasság, 184 mm szélesség és 116 mm mélység, nettó súlya 2 kg.
Schneider Electric TeSys GS - GS2J4 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GS
Készülék rövid neve: GS2J
Termék vagy komponens típusa: Szakaszoló-biztosító kapcsoló
Pólusok leírása: 4P
Védett pólusok leírása: 4t
Érintkezők típusa és összetétele: 4 NO
Hagyományos szabadlevegős hőáram: 100 A (40°C-on)
Névleges üzemi áramértékek
100 A 440 V-on 2 pólus sorban fázisonként DC-23A
100 A 440 V-on 2 pólus sorban fázisonként DC-23B
100 A 690 V-on nem egymás mellé helyezett pólusok AC-23A
100 A 690 V-on nem egymás mellé helyezett pólusok AC-23B
100 A 400 V-on AC-23A
100 A 400 V-on AC-23B
100 A 500 V-on AC-23A
100 A 500 V-on AC-23B
Biztosíték típusa: NFC
Biztosíték mérete: 22 x 58 mm
Hálózat típusa: DC és AC
Hálózati frekvencia: 50/60 Hz
Kiegészítő adatok
Működtető fogantyú típusa: Külső homlokoldalú vagy külső jobb oldali
Szerelési felület: Lemez
Névleges szigetelési feszültség: 750 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi teljesítmény:
51 kW 400 V-on
63 kW 500 V-on
90 kW 690 V-on
Bekapcsolási képesség: 1000 A 400 V-on AC-23B
Megszakítási képesség: 800 A 400 V-on (AC-23B)
Rövidzárlati szilárdság: 20 kA
Mechanikai élettartam: 10000 ciklus
Elektromos élettartam:
1500 ciklus AC-23A
1500 ciklus AC-23B
300 ciklus AC-23A
300 ciklus AC-23B
Csatlakozások - kapcsok:
Áramkör: sínek 20 mm²
Áramkör: gyűrűs kábelsaruk 25...95 mm²
Rövidzárlati zárlati áram névleges bekapcsolási képessége: 80 kA 400 V-on gG biztosítékokkal védve
Meghúzási nyomaték: Áramkör: 12 N.m
Környezeti adatok
Szabványok: IEC 60947-3
Terméktanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint (kapocsfedéllel)
Környezeti működési hőmérséklet: -20...70 °C
Környezeti tárolási hőmérséklet: -40...80 °C
Tűzállóság:
850 °C biztosítófedél az IEC 60695-2-1 szerint
960 °C készülékház az IEC 60695-2-1 szerint
Méretek és tömeg
Magasság: 162 mm
Szélesség: 184 mm
Mélység: 116 mm
Nettó tömeg: 2 kg
